功分器
200~700MHz, 2W, 6路, 0°, 表面贴装
- ZPD9-6L200-700-2406
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 200 | ~ | 700 | MHz |
| 插入损耗 | 1.5 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.35 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | 0.4 | dB | ||
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 2W设计保证 |
| 路数 | 6路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 2 |
| 分配端口 | 4，6，8，10，12，14 |
| 接地端口 | 其它 |

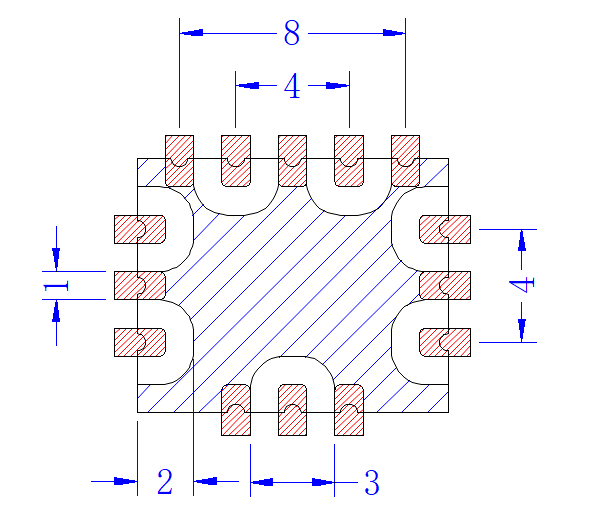

建议PCB布局图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 50 | 1.56 | 1.45 | -8.29 | -0.38 | -24.27 |
| 107 | 1.29 | 1.29 | -8.28 | -0.68 | -25.97 |
| 164 | 1.2 | 1.23 | -8.24 | -0.95 | -26.72 |
| 221 | 1.16 | 1.19 | -8.25 | -1.19 | -27.46 |
| 336 | 1.1 | 1.12 | -8.31 | -1.63 | -28.84 |
| 393 | 1.09 | 1.09 | -8.34 | -1.82 | -29.61 |
| 450 | 1.08 | 1.06 | -8.38 | -2 | -30.51 |
| 507 | 1.06 | 1.04 | -8.41 | -2.13 | -31.64 |
| 564 | 1.05 | 1.02 | -8.46 | -2.22 | -33.22 |
| 679 | 1.03 | 1.02 | -8.58 | -2.3 | -40.61 |
| 736 | 1.02 | 1.05 | -8.66 | -2.27 | -49.39 |
| 793 | 1 | 1.1 | -8.78 | -2.19 | -37.56 |
| 850 | 1.02 | 1.18 | -8.94 | -2 | -30.93 |

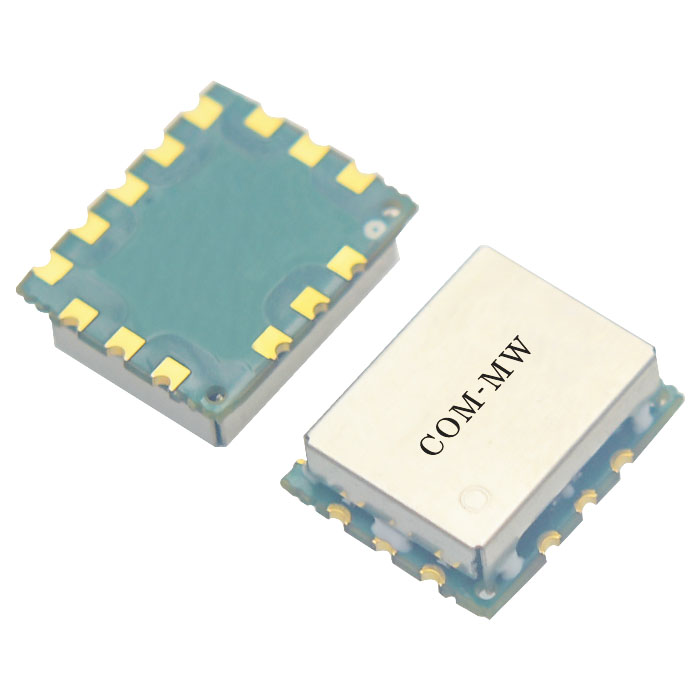

参考实物图

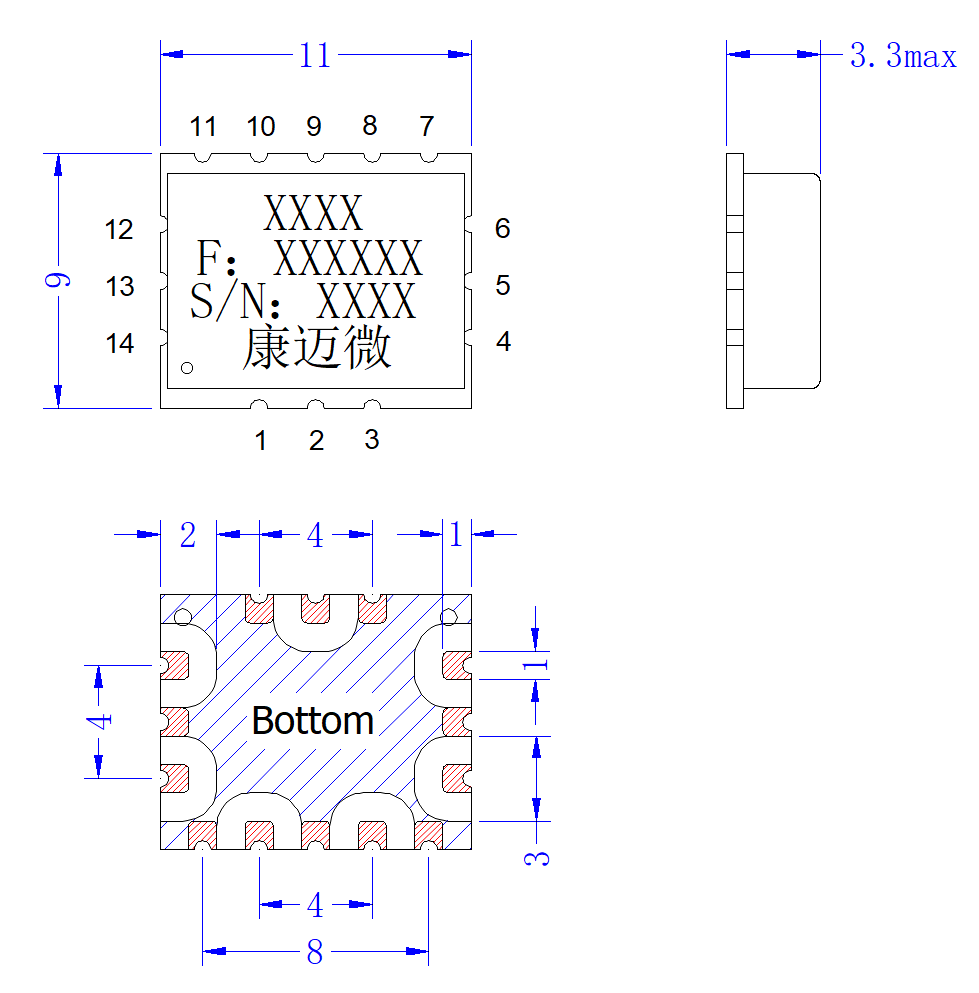

外形结构图（mm）

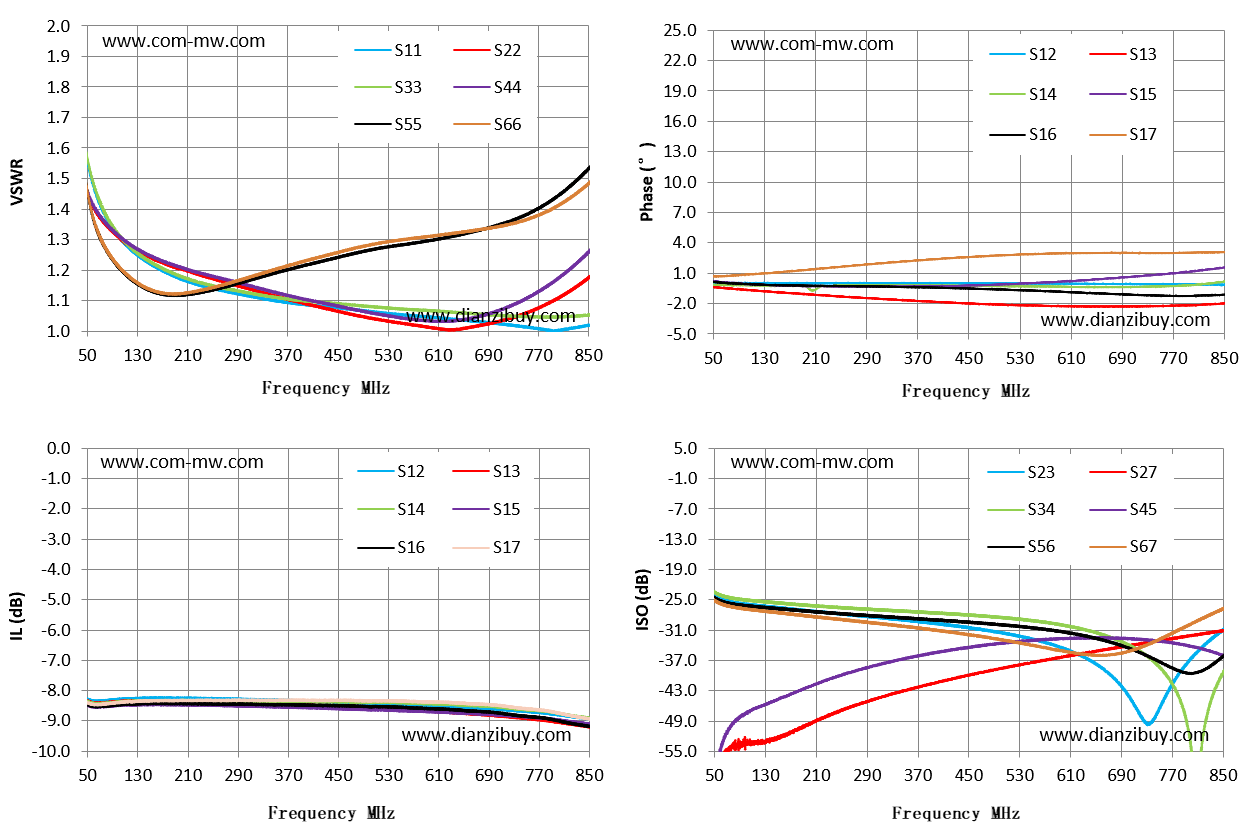

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
