滤波器
通带频率 100~500MHz,DC-70MHz≥50dB,900-3000MHz≥50dB,SMA
- ZBF15-L300-400-2785
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 100 | ~ | 500 | MHz |
| 通带损耗 | / | / | 1.0 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-70 | MHz≥ | 50 | dB | ||
| 带外抑制 | 900-3000 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 200W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+85℃设计保证 |
| 质量等级 | 工业级 |

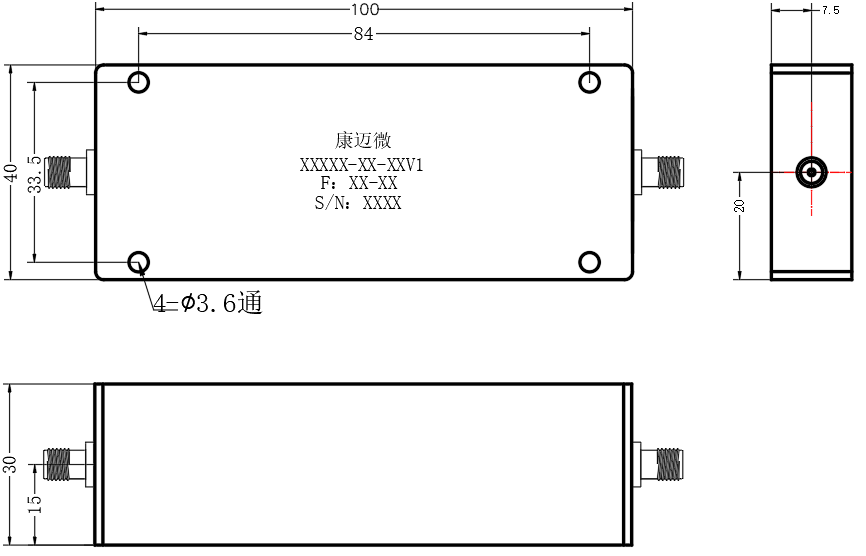

功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 70 | 118.81 | 367.16 | -69.74 | -69.74 | 3.31 |
| 108 | 1.40 | 1.37 | -0.39 | -0.39 | 22.10 |
| 146 | 1.31 | 1.32 | -0.23 | -0.23 | 7.94 |
| 184 | 1.15 | 1.17 | -0.16 | -0.16 | 5.70 |
| 221 | 1.14 | 1.14 | -0.16 | -0.16 | 4.83 |
| 259 | 1.06 | 1.05 | -0.15 | -0.15 | 4.47 |
| 297 | 1.07 | 1.09 | -0.18 | -0.18 | 4.31 |
| 335 | 1.03 | 1.04 | -0.19 | -0.19 | 4.32 |
| 373 | 1.24 | 1.26 | -0.27 | -0.27 | 4.44 |
| 411 | 1.39 | 1.42 | -0.38 | -0.38 | 4.61 |
| 449 | 1.12 | 1.11 | -0.32 | -0.32 | 5.22 |
| 486 | 1.37 | 1.41 | -0.51 | -0.51 | 6.15 |
| 524 | 2.58 | 2.71 | -1.82 | -1.82 | 10.32 |
| 562 | 38.91 | 41.36 | -15.21 | -15.21 | 4.56 |
| 600 | 77.92 | 66.86 | -27.14 | -27.14 | 2.41 |
建议PCB布局图

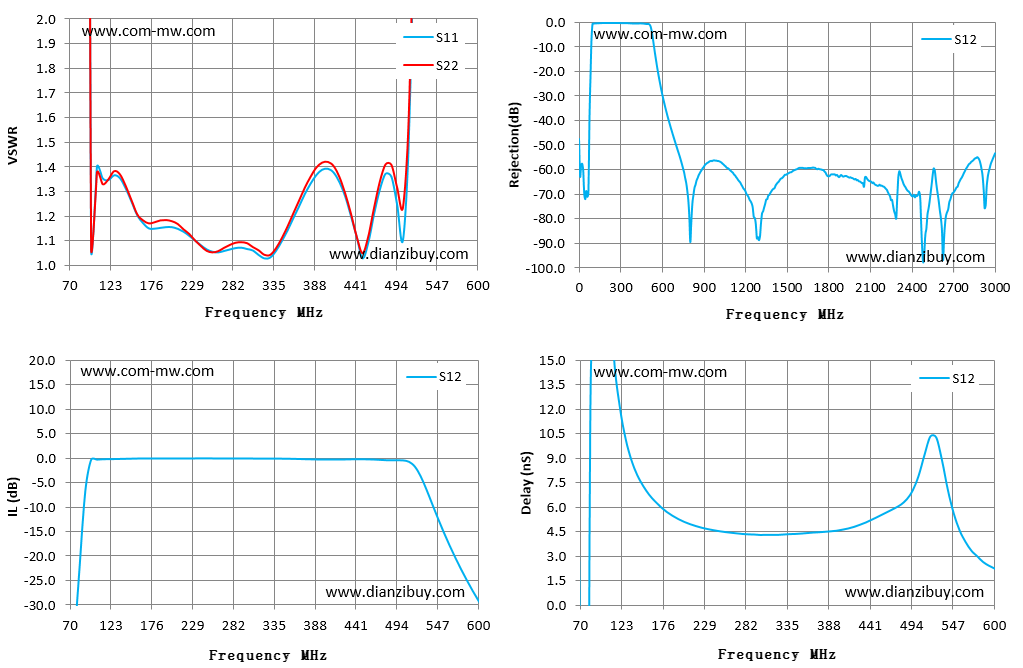

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
