滤波器
通带频率17.7~21.2GHz, DC-15.45GHz≥70dB, 16-16.95GHz≥30dB, SMA
- ZBF13-C19.45-3.5G-1208
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 17.7 | ~ | 21.2 | GHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 0.7 | dB | ||
| 带外抑制 | DC-15.45 | GHz≥ | 70 | dB | ||
| 带外抑制 | 16-16.95 | GHz≥ | 30 | dB | ||
| 带外抑制 | 21.95-23 | GHz≥ | 30 | dB | ||
| 带外抑制 | 23.45-40 | GHz≥ | 70 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 时延波动 | ≤2ns |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 16 | 19.44 | 28.36 | -76.24 | -0.7 |
| 16.57 | 23 | 24.27 | -53.88 | 0.33 |
| 17.14 | 30.47 | 28.82 | -23.39 | 0.61 |
| 17.71 | 1.53 | 1.45 | -1.45 | 1.75 |
| 18.29 | 1.18 | 1.2 | -0.68 | 1 |
| 18.86 | 1.22 | 1.22 | -0.7 | 0.89 |
| 19.43 | 1.15 | 1.13 | -0.72 | 0.86 |
| 20 | 1.23 | 1.22 | -0.81 | 0.86 |
| 20.57 | 1.25 | 1.25 | -0.82 | 0.96 |
| 21.14 | 1.17 | 1.17 | -0.99 | 1.19 |
| 21.71 | 13.57 | 15.99 | -17.54 | 0.96 |
| 22.29 | 20.69 | 34.09 | -53.13 | 0.36 |
| 22.86 | 19.68 | 28.37 | -72.04 | 0.18 |
| 23.43 | 20.71 | 29.72 | -79.05 | 0.06 |
| 24 | 22.48 | 33.96 | -80.79 | -1.57 |

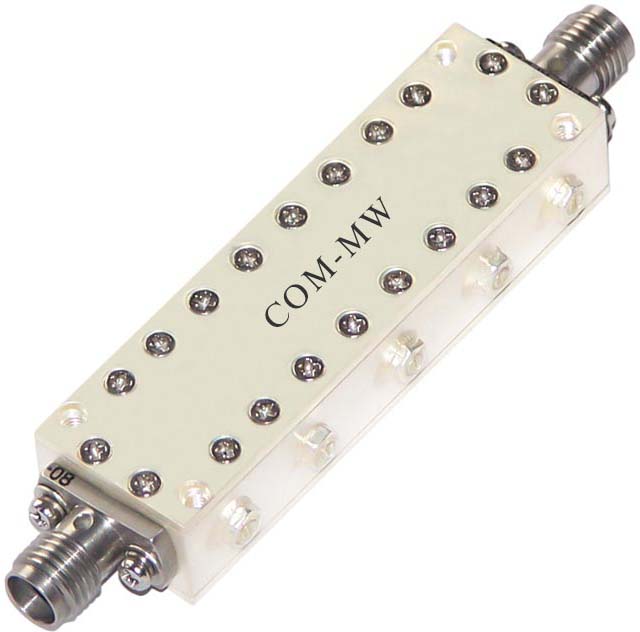

参考实物图
外形结构图（mm）

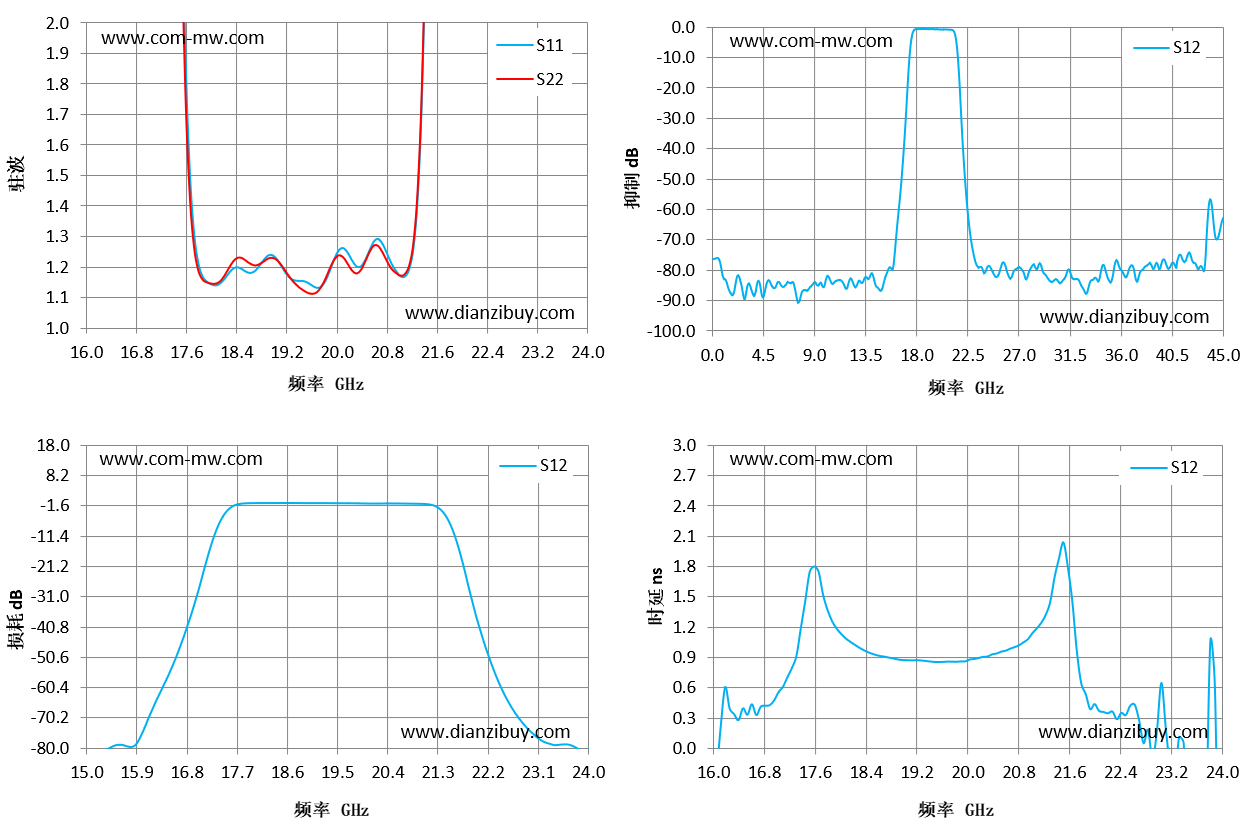

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
