产品
耦合器
3300~5100MHz, 耦合度20dB, 表面贴装, 25W, 代替X4C40K1-20S
- C1054
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 3300 | ~ | 5100 | MHz |
| 插入损耗 | 0.2 | dB | ||
| 耦合度 | 19 | 20 | 21.5 | dB |
| 方向性 | 16 | dB | ||
| 主线驻波比 | 1.2 | 1.3 | ||
| 耦合线驻波比 | 1.2 | 1.3 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 25W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 代替X4C40K1-20S |
端口定义
| 输入端口 | 1 | 2 |
| 输出端口 | 2 | 1 |
| 耦合端口 | 4 | 3 |
| 隔离端口 | 3 | 4 |
| 接地端口 | 底部接地 | 底部接地 |

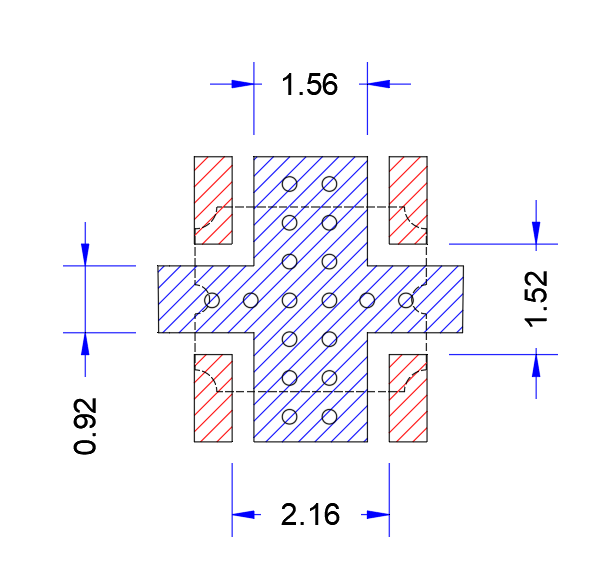

建议PCB布局图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
| 2929 | 1.15 | 1.13 | -0.18 | -19.77 | -46.87 |
| 3143 | 1.19 | 1.15 | -0.18 | -19.63 | -50.14 |
| 3357 | 1.18 | 1.14 | -0.18 | -19.56 | -51.39 |
| 3571 | 1.13 | 1.07 | -0.17 | -19.55 | -46.27 |
| 3786 | 1.05 | 1.04 | -0.12 | -19.59 | -41.52 |
| 4000 | 1.02 | 1.03 | -0.15 | -19.74 | -38.12 |
| 4214 | 1.06 | 1.08 | -0.23 | -19.97 | -35.67 |
| 4429 | 1.11 | 1.1 | -0.19 | -20.19 | -33.82 |
| 4643 | 1.07 | 1.05 | -0.14 | -20.42 | -32.42 |
| 4857 | 1.06 | 1.04 | -0.2 | -20.71 | -31.41 |
| 5071 | 1.04 | 1.08 | -0.22 | -21.06 | -30.64 |
| 5286 | 1.13 | 1.2 | -0.23 | -21.44 | -30.14 |

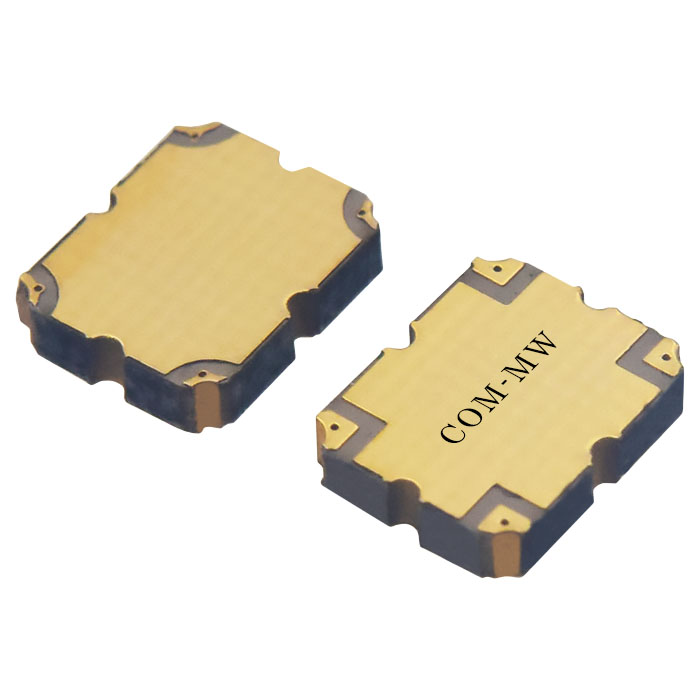

参考实物图

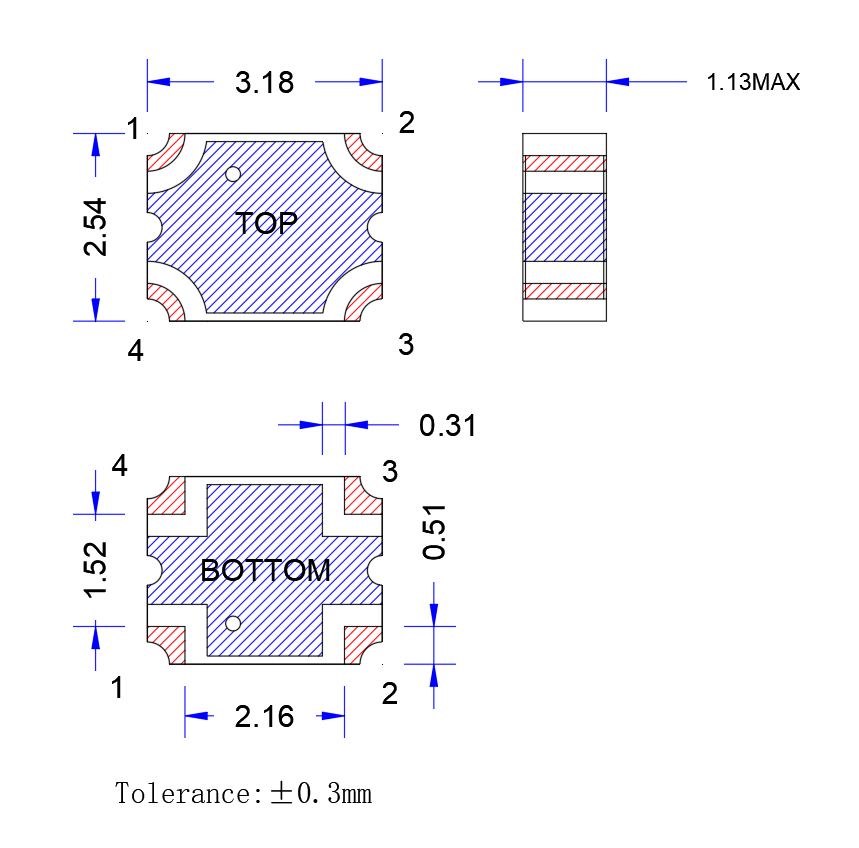

外形结构图（mm）

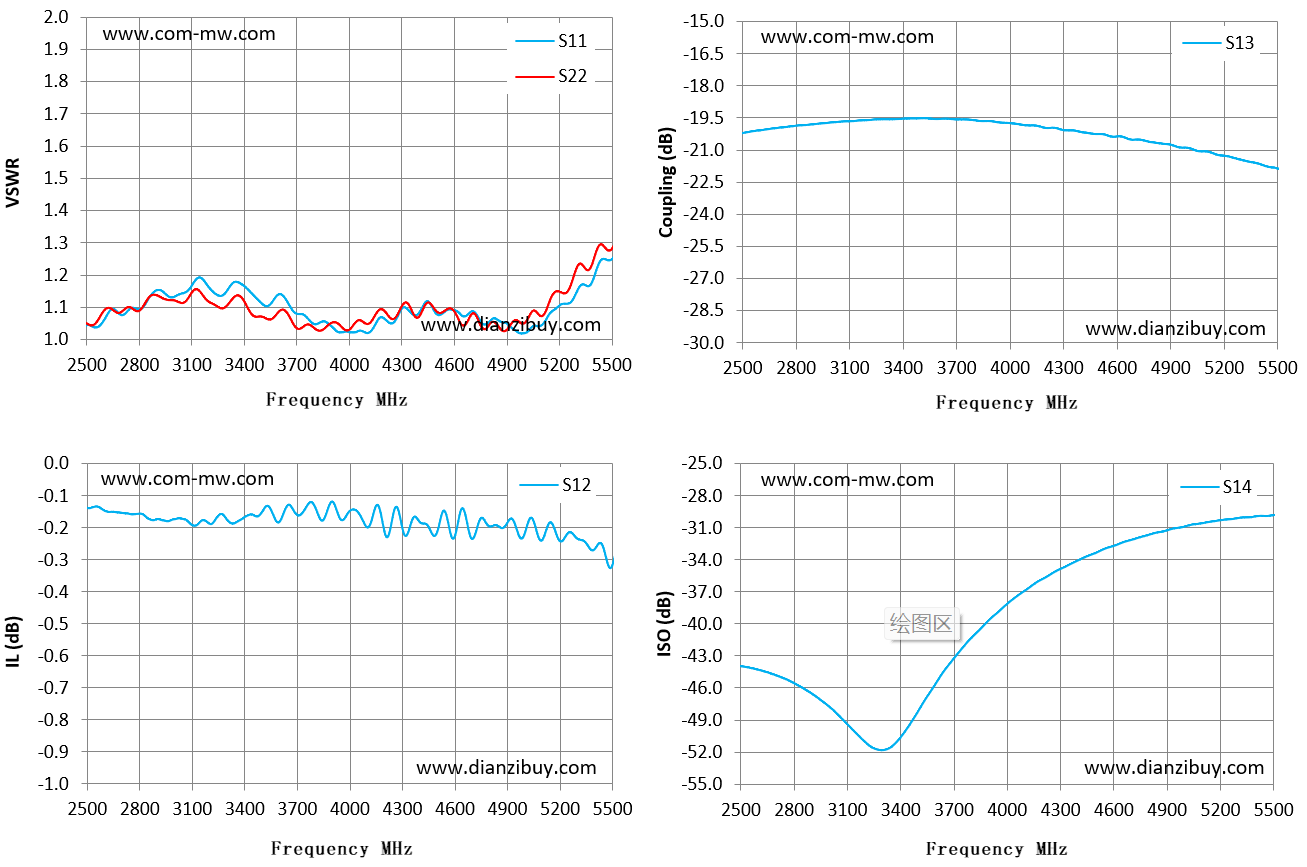

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
