电桥
工作频率500~700MHz, 2W, 相位90°, 表面贴装, 工业级, 替代LRPQ-700
- B0023
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 500 | ~ | 700 | MHz |
| 插入损耗 | 0.2 | 0.6 | dB | |
| 隔离度 | 18 | dB | ||
| 输入驻波比 | 1.2 | 1.4 | ||
| 输出驻波比 | 1.2 | 1.4 | ||
| 幅度平衡 | 1.2 | 1.8 | dB | |
| 相位平衡 | 2 | 3 | ° |
其它参数
| 功率容量 | 2W |
| 相位 | 90° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代LRPQ-700 |
端口定义
| 输入端口 | 6 |
| 输出端口 | 1（+90°） |
| 输出端口 | 4（0°） |
| 隔离端口 | 3（接50Ω负载电阻） |
| 接地端口 | 2，5 |

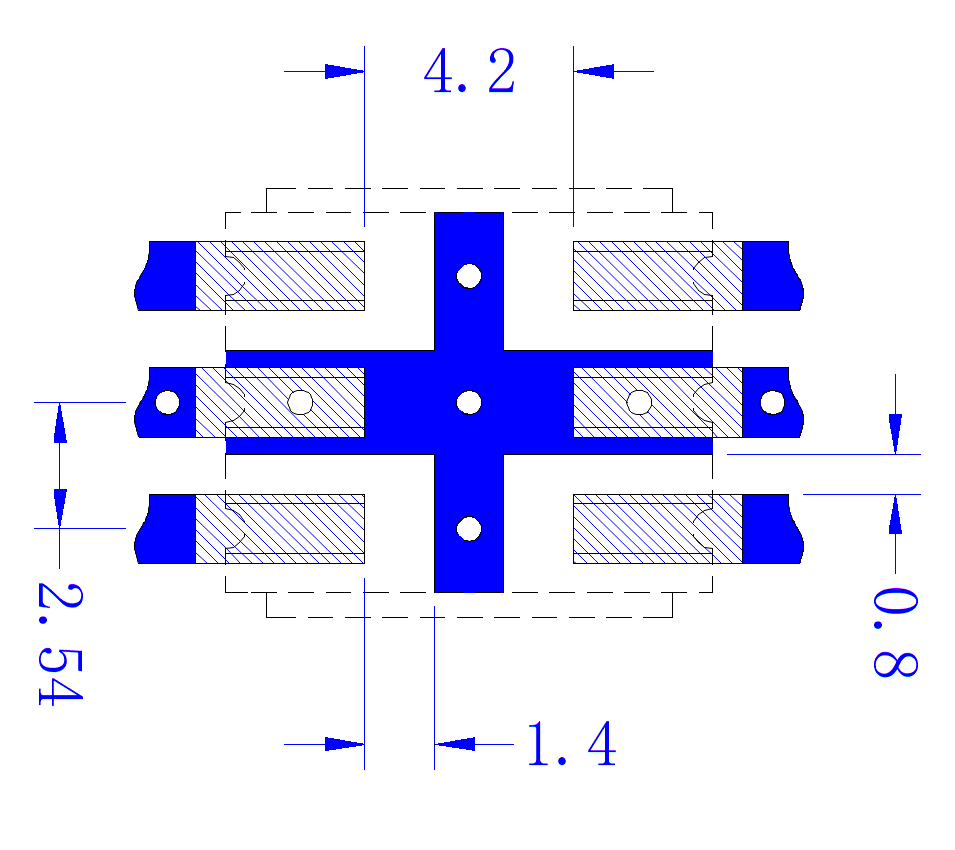

建议PCB布局图
典型测试曲线图
参考实物图

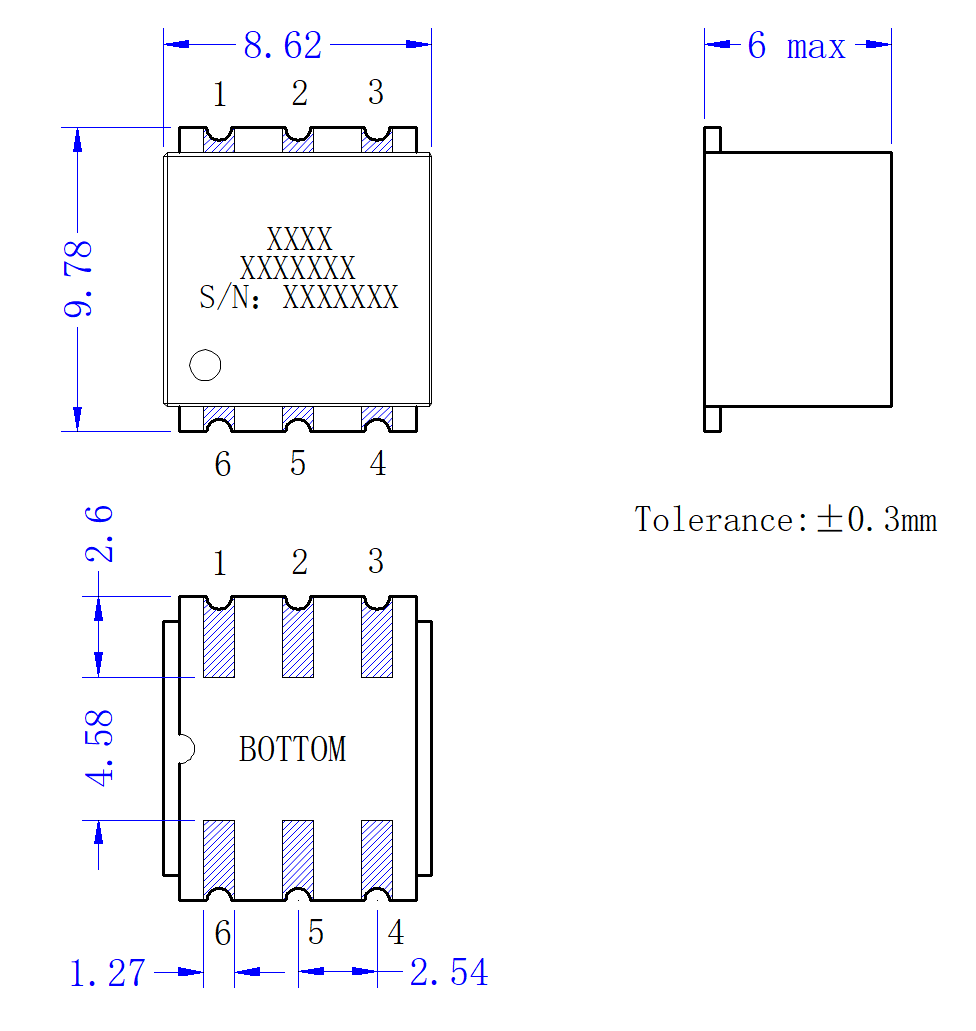

外形结构图（mm）
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 相位 ° | S12 隔离 dB |
|---|---|---|---|---|---|
| 400 | 1.23 | -2.41 | -4.09 | 87.29 | -23.48 |
| 439 | 1.23 | -2.66 | -3.75 | 87.2 | -24.12 |
| 479 | 1.22 | -2.89 | -3.47 | 87.18 | -24.97 |
| 518 | 1.21 | -3.08 | -3.26 | 87.08 | -26 |
| 557 | 1.2 | -3.23 | -3.08 | 87.05 | -27.12 |
| 596 | 1.19 | -3.37 | -2.96 | 87 | -28.18 |
| 636 | 1.17 | -3.5 | -2.9 | 86.77 | -28.58 |
| 675 | 1.17 | -3.59 | -2.88 | 86.65 | -27.76 |
| 714 | 1.16 | -3.63 | -2.91 | 86.47 | -25.94 |
| 754 | 1.15 | -3.61 | -2.95 | 86.3 | -23.71 |
| 793 | 1.16 | -3.57 | -3.07 | 86.07 | -21.64 |
| 832 | 1.18 | -3.46 | -3.22 | 86.35 | -19.69 |
| 871 | 1.22 | -3.35 | -3.49 | 86.28 | -17.97 |
| 911 | 1.28 | -3.17 | -3.83 | 87.2 | -16.4 |
| 950 | 1.37 | -3.05 | -4.32 | 88.12 | -15.11 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
