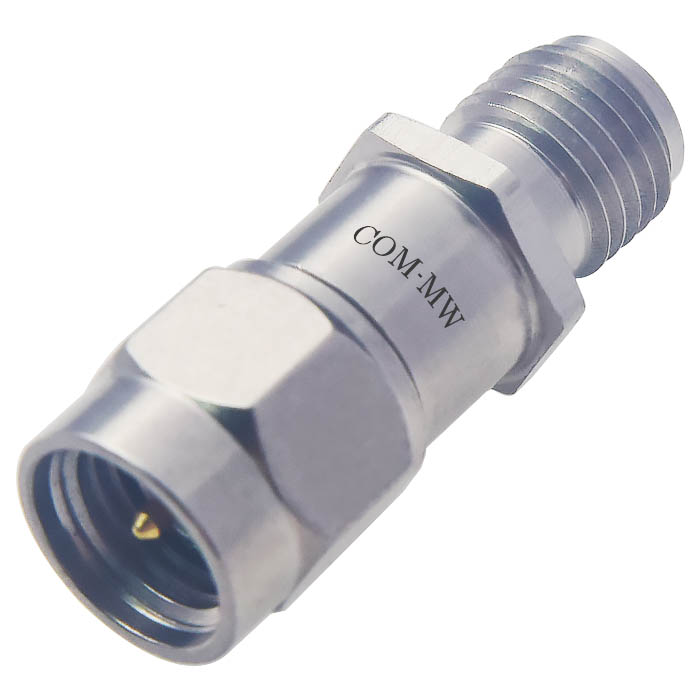

工作频率0~18GHz, 衰减度12dB, 功率容量2W, SMA-JK, 替代BW-S12W2+
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 0 | ~ | 18 | GHz |
衰减度 | 11.25 | 12 | 12.75 | dB |
驻波比 | 1.2 | 1.35 |
功率容量 | 2W |
阻抗 | 50Ω |
接口形式 | SMA-JK |
接口材质 | 不锈钢 |
工作温度 | -40~+85℃设计保证 |
其它 | 替代BW-S12W2+ |
1、安装衰减器时要考虑足够的散热空间,避免安装在发热量大的设备旁边,否则功率容量会降低;

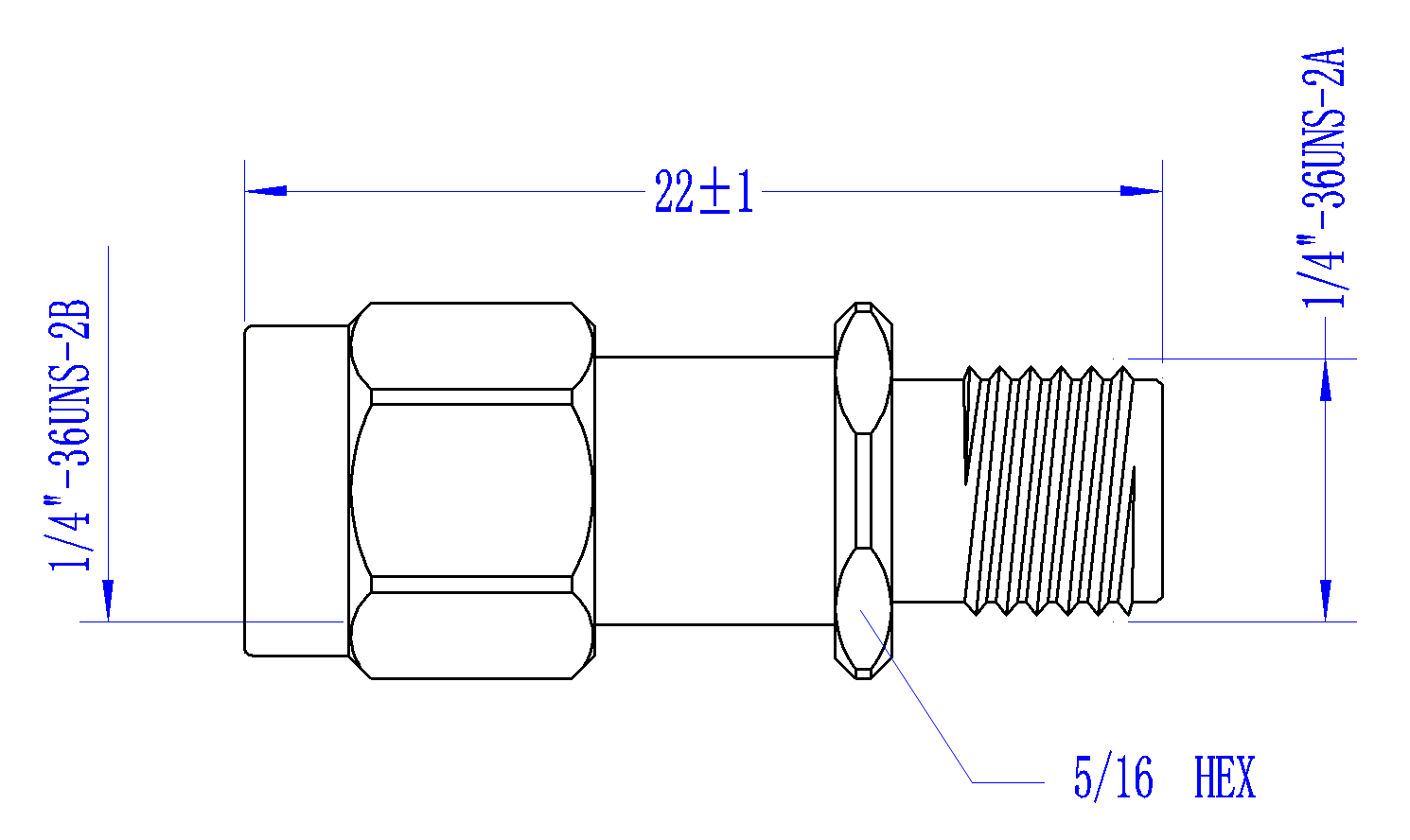

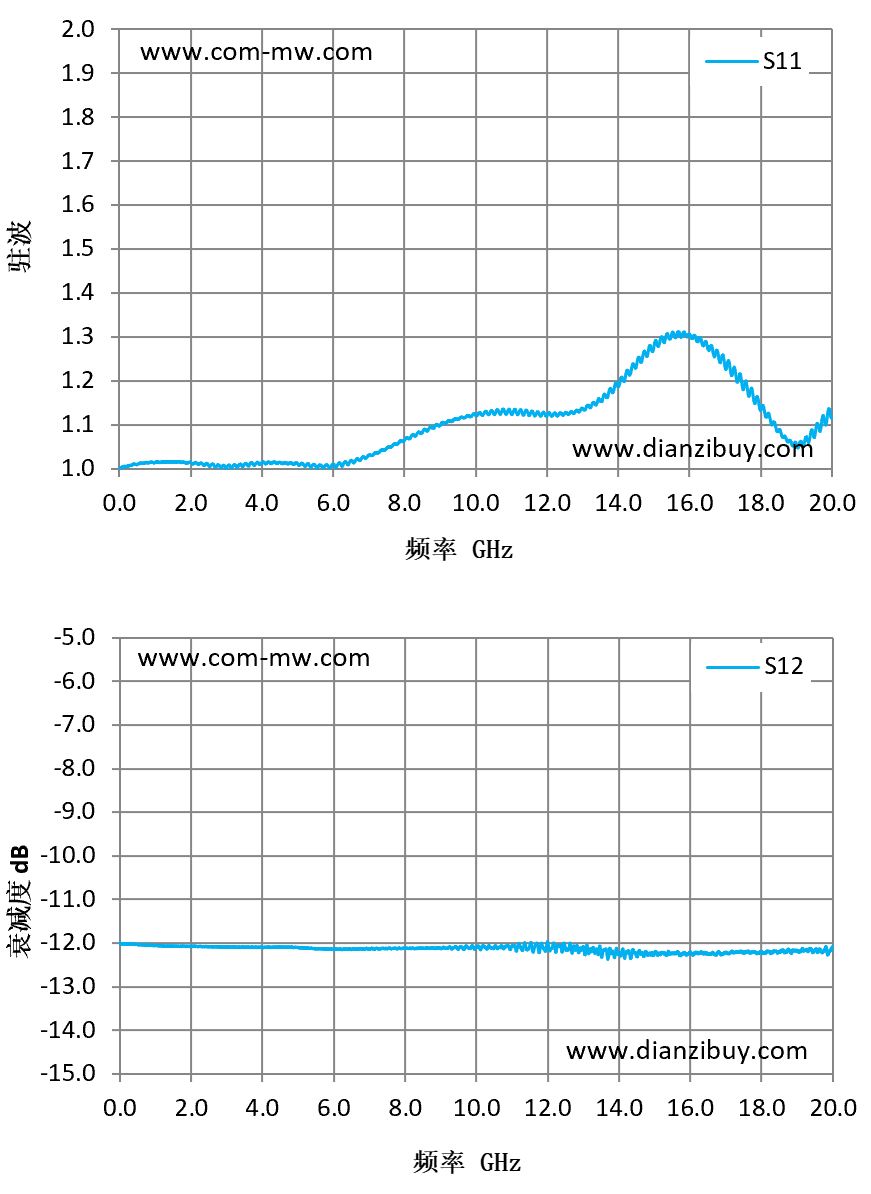

频率 GHz | S11 驻波 | S12 衰减度 dB |
---|---|---|
0.01 | 1 | -11.97 |
1.43 | 1.01 | -12.06 |
