产品
开关
950~22500MHz,单刀十六掷,吸收式,200ns,SMA
- DSW8-16R950-22500-3482
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，吸收式。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 950 | ~ | 22500 | MHz |
| 插入损耗 | 10 | dB | ||
| 隔离度 | 50 | dB | ||
| 驻波比 | 2.2 |
其它参数
| 开关路数 | 单刀十六掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 200ns |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 0.2W |
| 工作电压 | ±5V |
| 工作电流 | 50mA单路 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1，J2，J3，J4，J5，J6，J7，J8，J9，J10，J11，J12，J13，J14，J15，J16 |

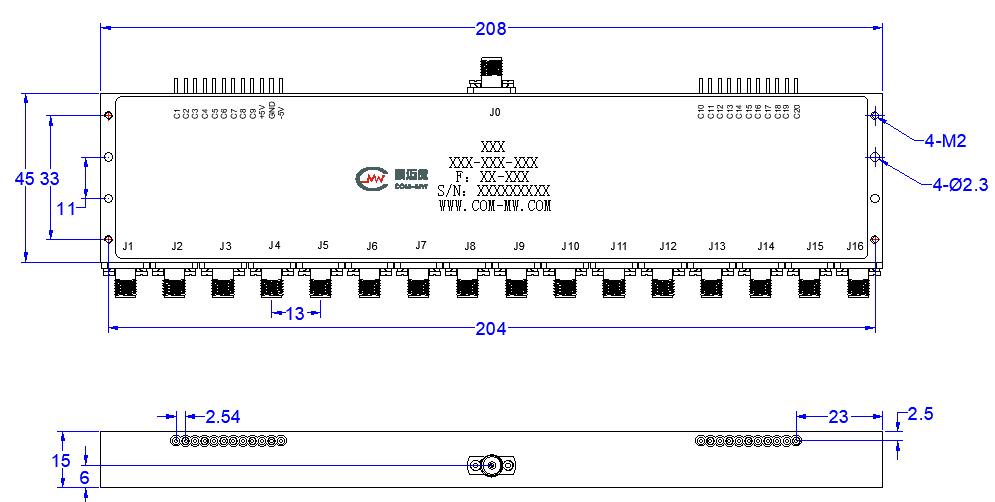

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
