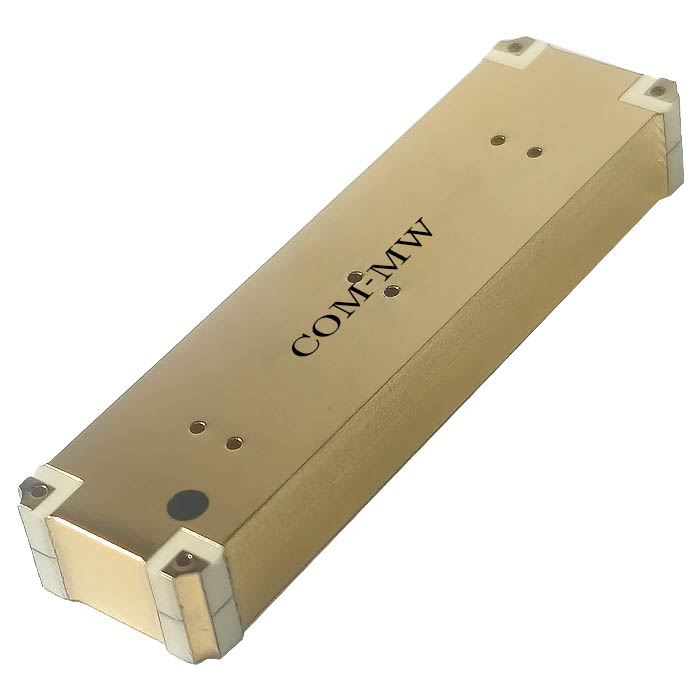

500~3000MHz, 200W, 90°电桥, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 500 | ~ | 3000 | MHz |
| 插入损耗 | 0.4 | 0.5 | dB | |
| 理论损耗 | 3 | dB | ||
| 隔离度 | 17 | 20 | dB | |
| 驻波比 | 1.3 | 1.4 | ||
| 幅度平衡 | ±0.7 | dB | ||
| 相位平衡 | ±3 | ° |
| 功率容量 | 200W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |
功分
| IN | 1 | 2 | 3 | 4 |
| ISO | 4 | 3 | 2 | 1 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 2 | 1 | 4 | 3 |
| OUT | 1 | 2 | 3 | 4 |
| ISO | 4 | 3 | 2 | 1 |
| 0° | 2 | 1 | 4 | 3 |
| -90° | 3 | 4 | 1 | 2 |

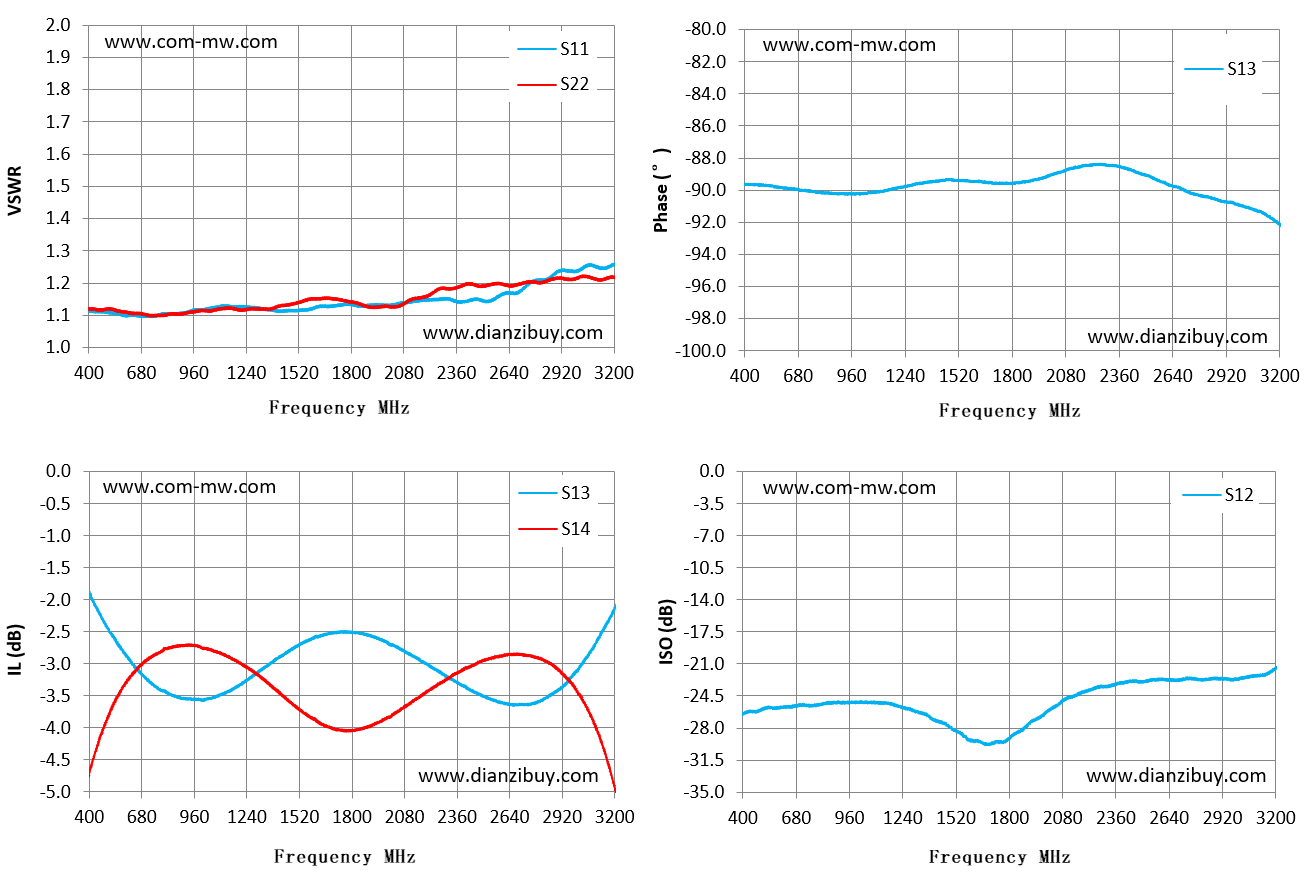

| Frequency MHz | S11 驻波 | S22 驻波 | S13 损耗 dB | S14 损耗 dB | S13 相位 ° | S12 隔离 dB |
| 400.00 | 1.11 | 1.12 | -1.89 | -4.69 | -89.62 | -26.44 |
| 600.00 | 1.10 | 1.11 | -2.88 | -3.27 | -89.89 | -25.73 |
| 800.00 | 1.11 | 1.10 | -3.42 | -2.76 | -90.16 | -25.44 |
| 1000.00 | 1.12 | 1.12 | -3.56 | -2.76 | -90.21 | -25.20 |
| 1200.00 | 1.13 | 1.12 | -3.33 | -2.98 | -89.83 | -25.55 |
| 1400.00 | 1.11 | 1.13 | -2.92 | -3.41 | -89.43 | -27.08 |
| 1600.00 | 1.12 | 1.15 | -2.59 | -3.87 | -89.47 | -29.37 |
| 1800.00 | 1.13 | 1.14 | -2.51 | -4.04 | -89.57 | -29.14 |
| 2000.00 | 1.13 | 1.13 | -2.70 | -3.83 | -89.06 | -26.13 |
| 2200.00 | 1.15 | 1.16 | -3.00 | -3.43 | -88.46 | -24.04 |
| 2400.00 | 1.14 | 1.19 | -3.35 | -3.07 | -88.65 | -23.04 |
| 2600.00 | 1.16 | 1.20 | -3.61 | -2.87 | -89.56 | -22.69 |
| 2800.00 | 1.21 | 1.20 | -3.58 | -2.91 | -90.37 | -22.71 |
| 3000.00 | 1.24 | 1.21 | -3.11 | -3.43 | -90.97 | -22.65 |
| 3200.00 | 1.26 | 1.22 | -2.13 | -4.92 | -92.13 | -21.47 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 支持245℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
