产品
滤波器
通带频率7.9~8.4GHz, 7-7.75GHz≥38dBc, 8.57-12GHz≥40dBc, SMA
- ZBF25-C8.15-0.5G-481
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7.9 | ~ | 8.4 | GHz |
| 通带损耗 | / | / | 1.1 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-7 | GHz≥ | 70 | dBc | ||
| 带外抑制 | 7-7.75 | GHz≥ | 38 | dBc | ||
| 带外抑制 | 8.57-12 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.25 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | SMA-F可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 7 | 197.62 | 184.76 | -88.21 | -125.07 |
| 7.14 | 250.04 | 182.12 | -81.19 | -184.68 |
| 7.29 | 197.65 | 153.91 | -89.09 | -153.02 |
| 7.43 | 160.56 | 158.15 | -91.2 | 85.89 |
| 7.57 | 110.22 | 118.49 | -71.76 | -1.94 |
| 7.71 | 60.43 | 79.05 | -49.91 | 0.34 |
| 7.86 | 3.12 | 3.14 | -3.13 | 10.46 |
| 8 | 1.11 | 1.12 | -0.69 | 4.51 |
| 8.14 | 1.15 | 1.1 | -0.62 | 4.05 |
| 8.29 | 1.21 | 1.19 | -0.74 | 4.56 |
| 8.43 | 1.15 | 1.06 | -1.36 | 10.02 |
| 8.57 | 52.81 | 45.23 | -51.46 | 1.36 |
| 8.71 | 70.53 | 63.3 | -85.51 | 13.78 |
| 8.86 | 81.2 | 75.41 | -87.9 | 80.19 |
| 9 | 85.64 | 92.38 | -82.7 | -130.97 |

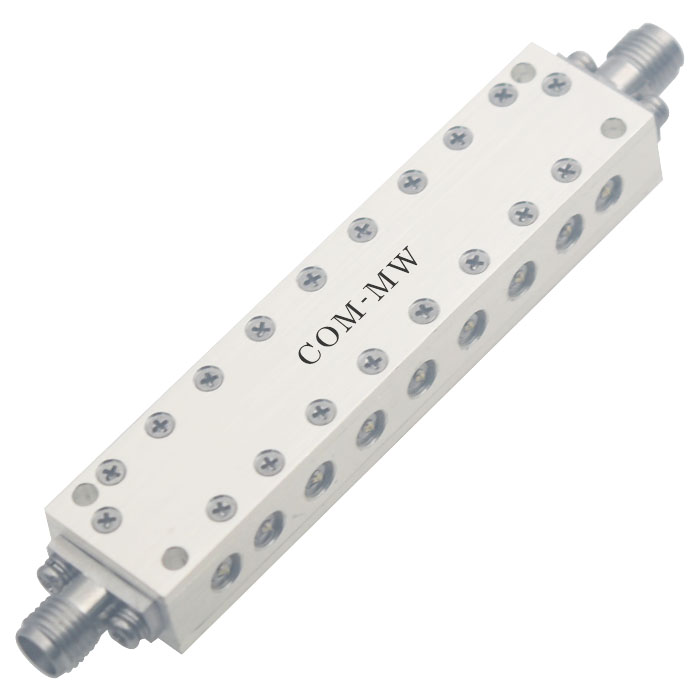

参考实物图

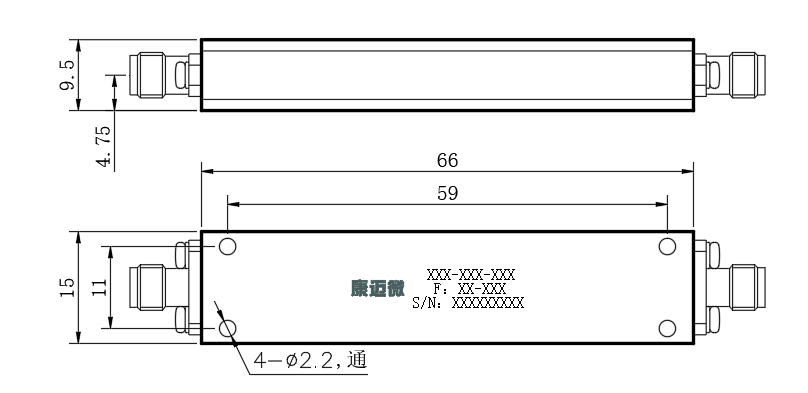

外形结构图（mm）

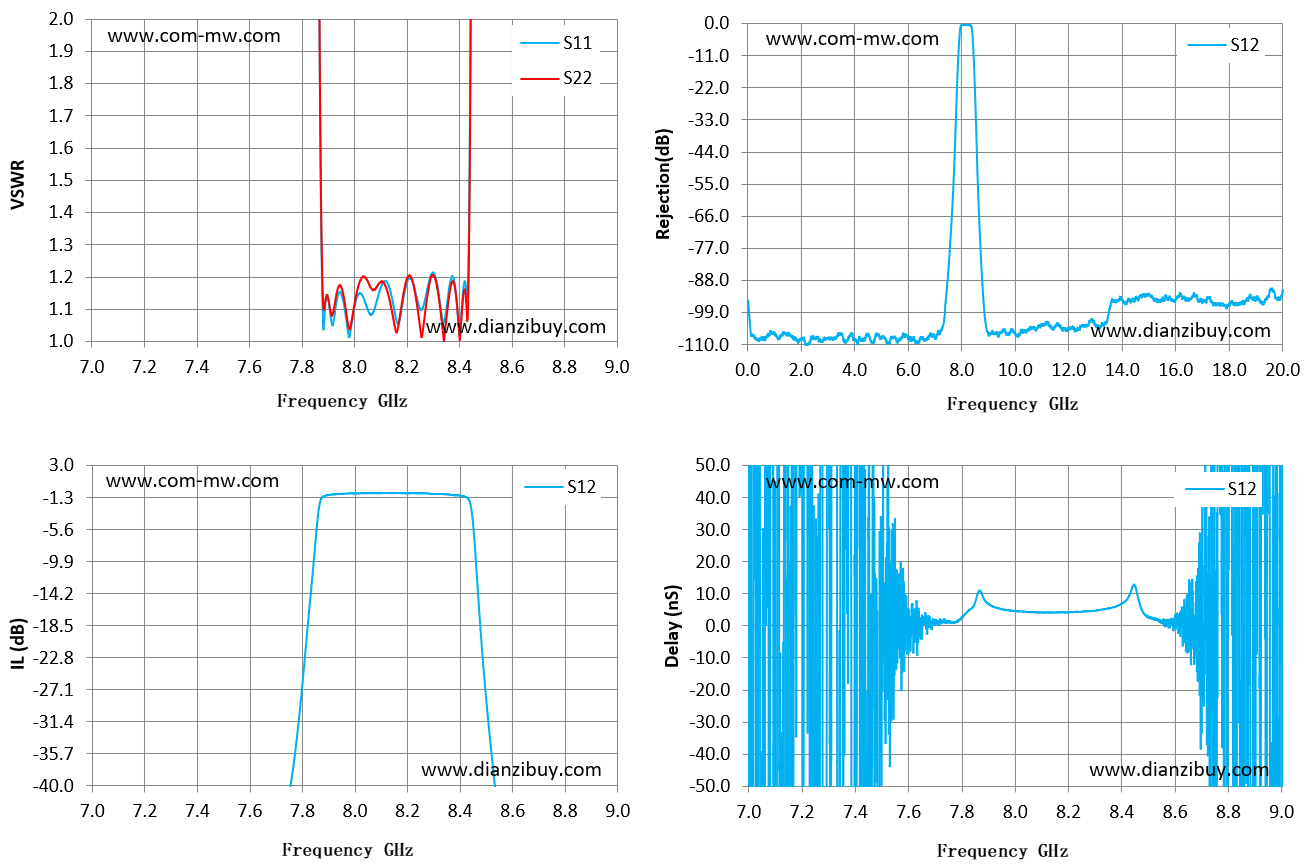

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
