500~1800MHz, 单刀双掷 , 电子反射式开关, 开关时间0.01ms, SMA
- DSW17-2R500-1800-051
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 500 | ~ | 1800 | MHz |
| 插入损耗 | 0.7 | dB | ||
| 隔离度 | 30 | dB | ||
| 驻波比 | 2 |
其它参数
| 开关路数 | 单刀双掷 |
| 开关特性 | 电子反射式开关 |
| 开关时间 | 0.01ms |
| 接口形式 | SMA-K可拆0.5mm针 |
| 阻抗 | 50Ω |
| 功率容量 | 100W设计保证 |
| 工作电压 | +5V |
| 工作电流 | 120mA |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 普军级 |
| 其它 | 供电除了提供+5V，还需提供-50V电压，-50V工作电流≤5mA |
真值表
端口定义
| 公共端口 | J0 |
| 分路端口 | J1、J2 |

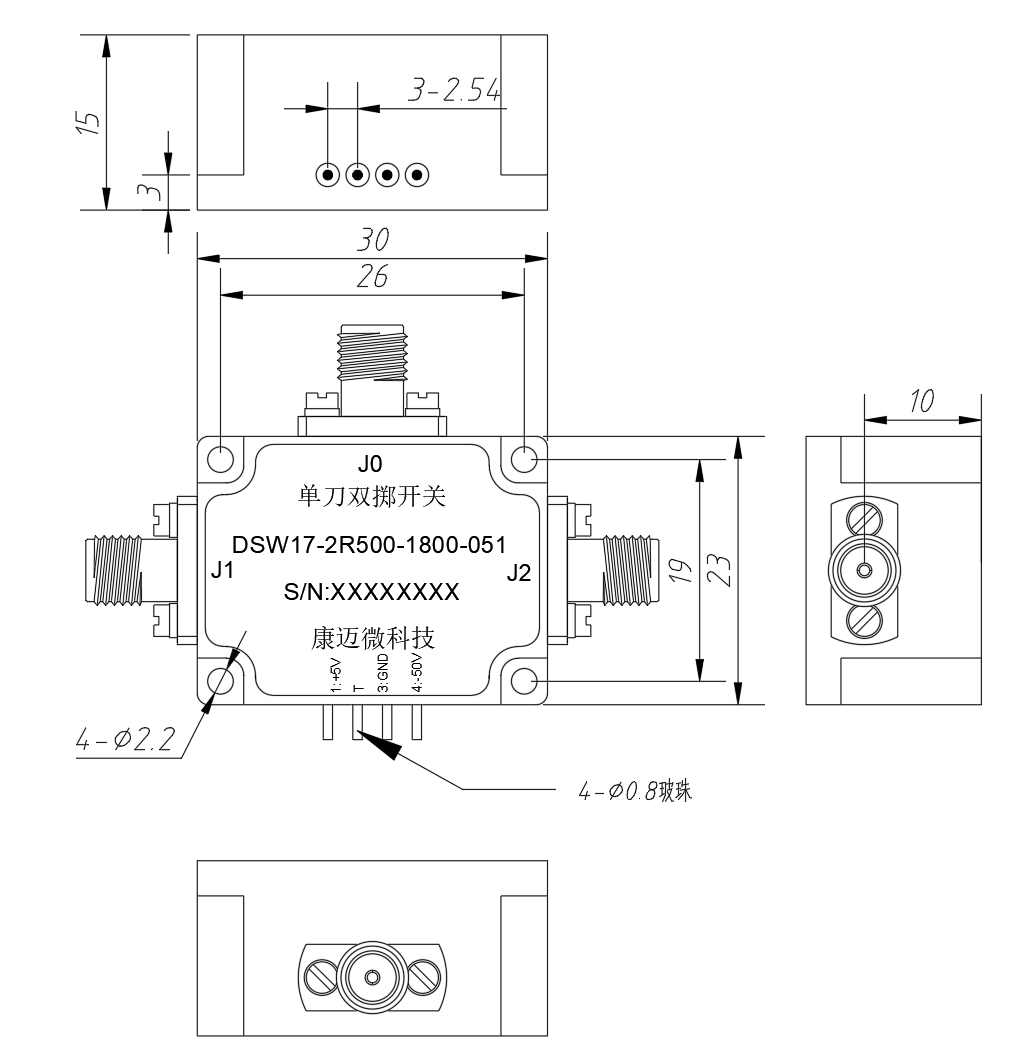

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
