产品
衰减器
工作频率0~8000GHz, 衰减度50dB, 1000W, 50Ω, N -MF
- DA9-501000-0-8G-2997
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0 | ~ | 8000 | GHz |
| 衰减度 | 48 | 50 | 53 | dB |
| 驻波比 | 1.4 |
其它参数
| 功率容量 | 1000W设计保证设计保证@1GHz；大于1GHz请降额使用。 |
| 阻抗 | 50Ω |
| 接口形式 | N -MF |
| 重量 | 40Kg |
| 表面 | 黑色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+85℃设计保证 |
| 峰值功率 | 5KW (5μs 脉宽, 10%负载周期) |
注意事项
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。
功率降额曲线

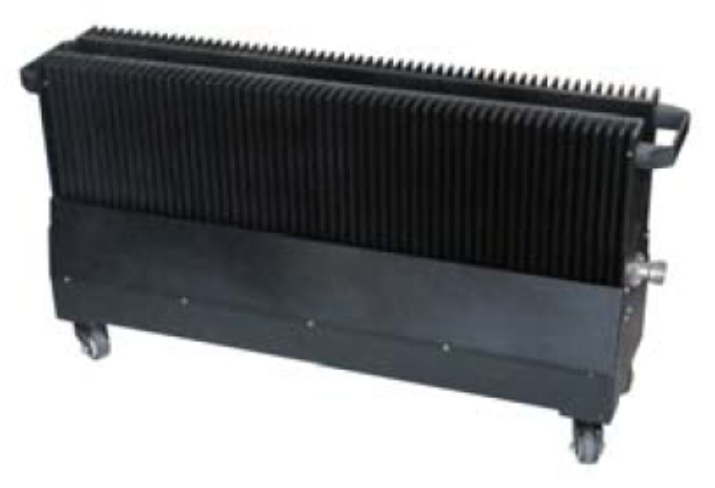

参考实物图

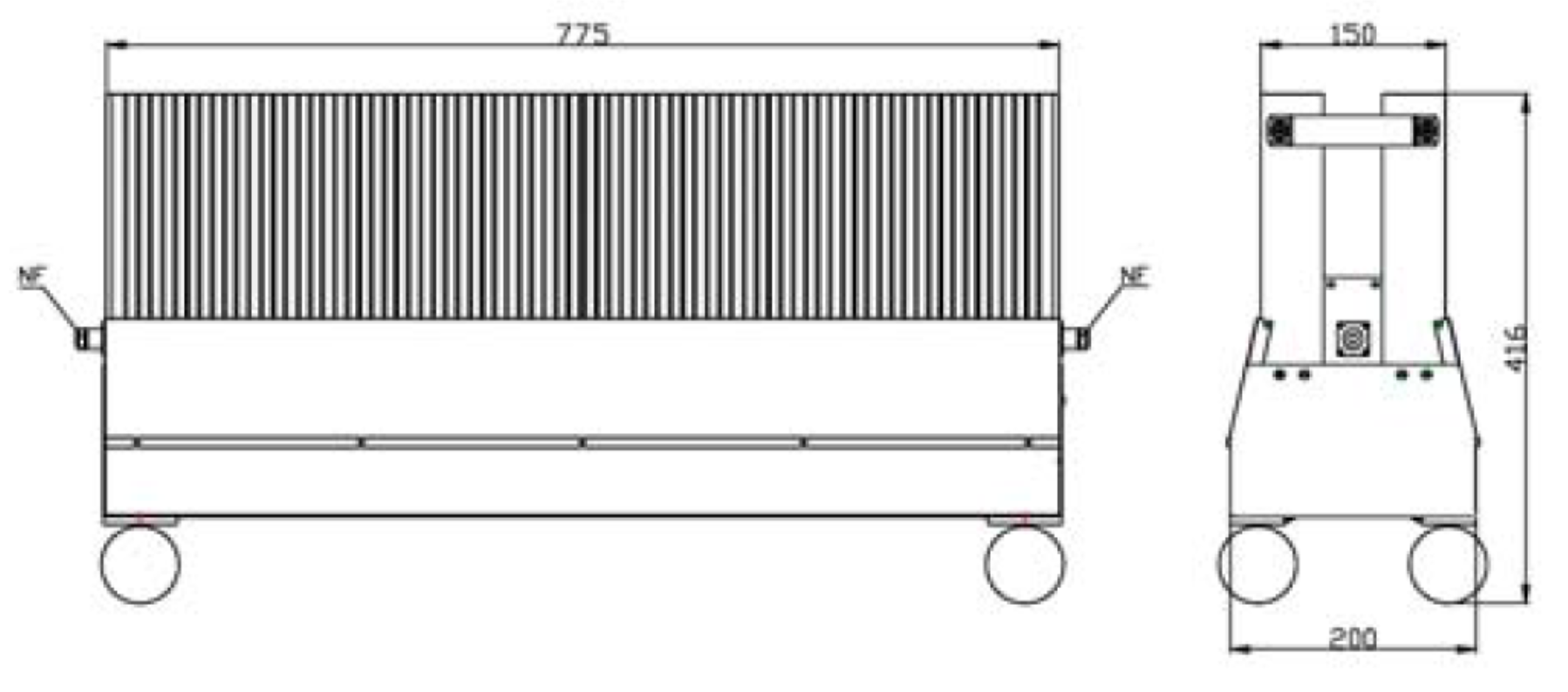

外形结构图（mm）
