950~1700MHz, 1450~2500MHz, 2250~3250MHz, 3000~4000MHz, 3750~4850MHz, 微带圆针
参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|---|---|
通带频率一 | / | / | 950 | ~ | 1700 | MHz |
通带频率二 | / | / | 1450 | ~ | 2500 | MHz |
通带频率三 | / | / | 2250 | ~ | 3250 | MHz |
通带频率四 | / | / | 3000 | ~ | 4000 | MHz |
通带频率五 | / | / | 3750 | ~ | 4850 | MHz |
通带驻波 | 1.6 | |||||
通带损耗 | 2.5 | dB | ||||
带内波动 | 通带1@0.5dB | 通带2@0.5dB | 通带3@0.5dB | 通带4@0.5dB | 通带5@0.65dB | |
时延波动 | 1.0 | ns | ||||
通带一抑制度 | DC-780 | MHz≥ | 35 | dBc | ||
通带一抑制度 | 1900-4000 | MHz≥ | 40 | dBc | ||
通带二抑制度 | DC-1200 | MHz≥ | 40 | dBc | ||
通带二抑制度 | 2800-5500 | MHz≥ | 40 | dBc | ||
通带三抑制度 | DC-1850 | MHz≥ | 40 | dBc | ||
通带三抑制度 | 3700-7000 | MHz≥ | 35 | dBc | ||
通带四抑制度 | DC-2600 | MHz≥ | 35 | dBc | ||
通带四抑制度 | 4400-8000 | MHz≥ | 35 | dBc | ||
通带五抑制度 | DC-3300 | MHz≥ | 35 | dBc | ||
通带五抑制度 | 5300-9000 | MHz≥ | 35 | dBc |

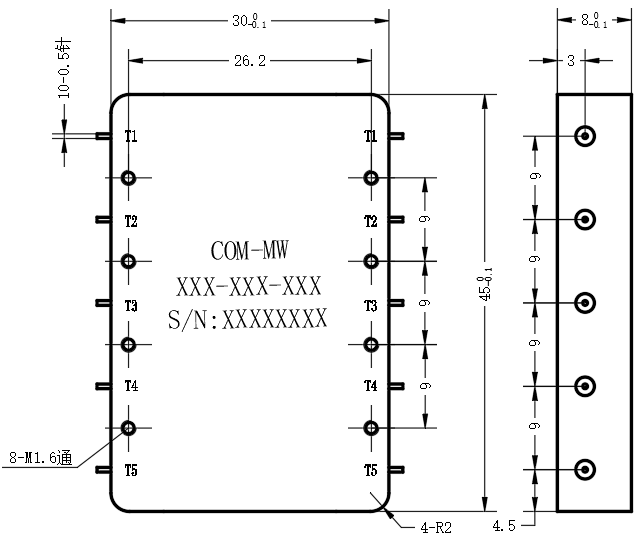

接口形式 | 微带圆针0.5mm针 |
阻抗 | 50Ω |
表面 | 镀银 |
功率容量 | 2W设计保证 |
工作温度 | -55~+85℃设计保证 |
储存温度 | -55~+85℃设计保证 |
1 | 清洗产品表面,请勿将产品浸泡清洗液中清洗。 |
