产品
滤波器
通带频率18~24GHz, DC-15GHz≥55dB, 27-38GHz≥55dB, SMA
- ZBF5-C21-6G-2294
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 18 | ~ | 24 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-15 | GHz≥ | 55 | dB | ||
| 带外抑制 | 27-38 | GHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 16.5 | 41.26 | -47.44 | 0.32 |
| 17.16 | 28.19 | -25.75 | 0.51 |
| 17.81 | 1.26 | -1 | 1.26 |
| 18.47 | 1.13 | -0.79 | 0.77 |
| 19.13 | 1.27 | -0.82 | 0.66 |
| 19.79 | 1.52 | -0.89 | 0.62 |
| 20.44 | 1.26 | -0.84 | 0.6 |
| 21.1 | 1.11 | -0.77 | 0.6 |
| 21.76 | 1.37 | -0.92 | 0.58 |
| 22.41 | 1.38 | -0.92 | 0.6 |
| 23.07 | 1.19 | -0.79 | 0.65 |
| 23.73 | 1.17 | -0.81 | 0.73 |
| 24.39 | 1.67 | -1.32 | 1.12 |
| 25.04 | 20.39 | -23.19 | 0.51 |
| 25.7 | 22.58 | -42.93 | 0.32 |

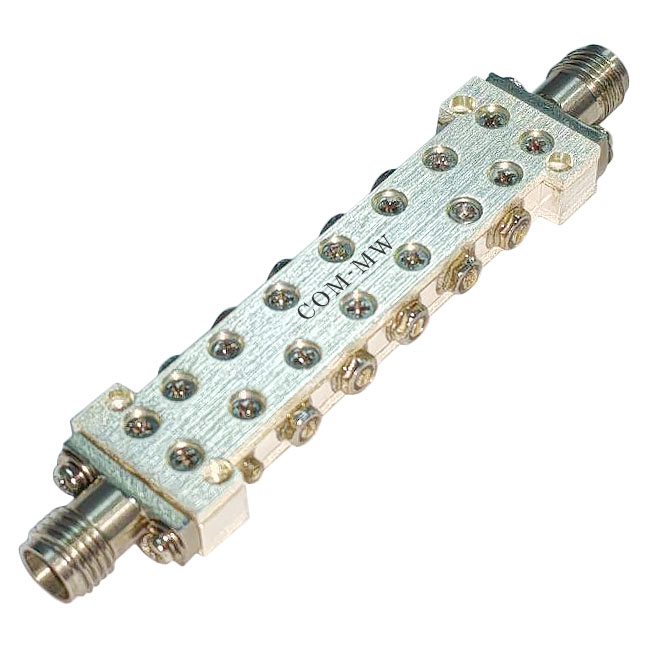

参考实物图

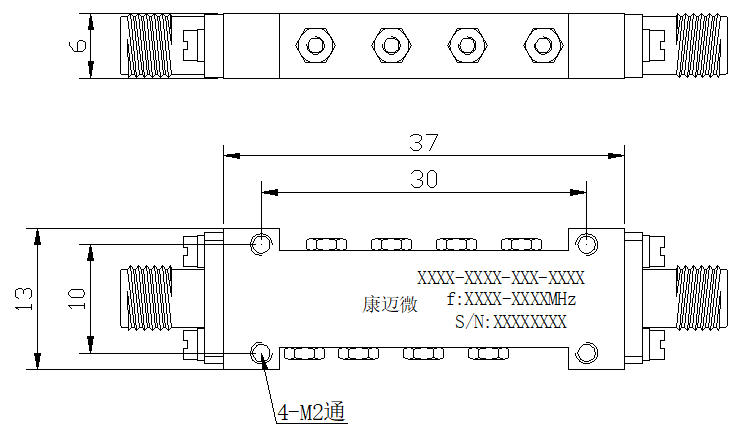

外形结构图（mm）

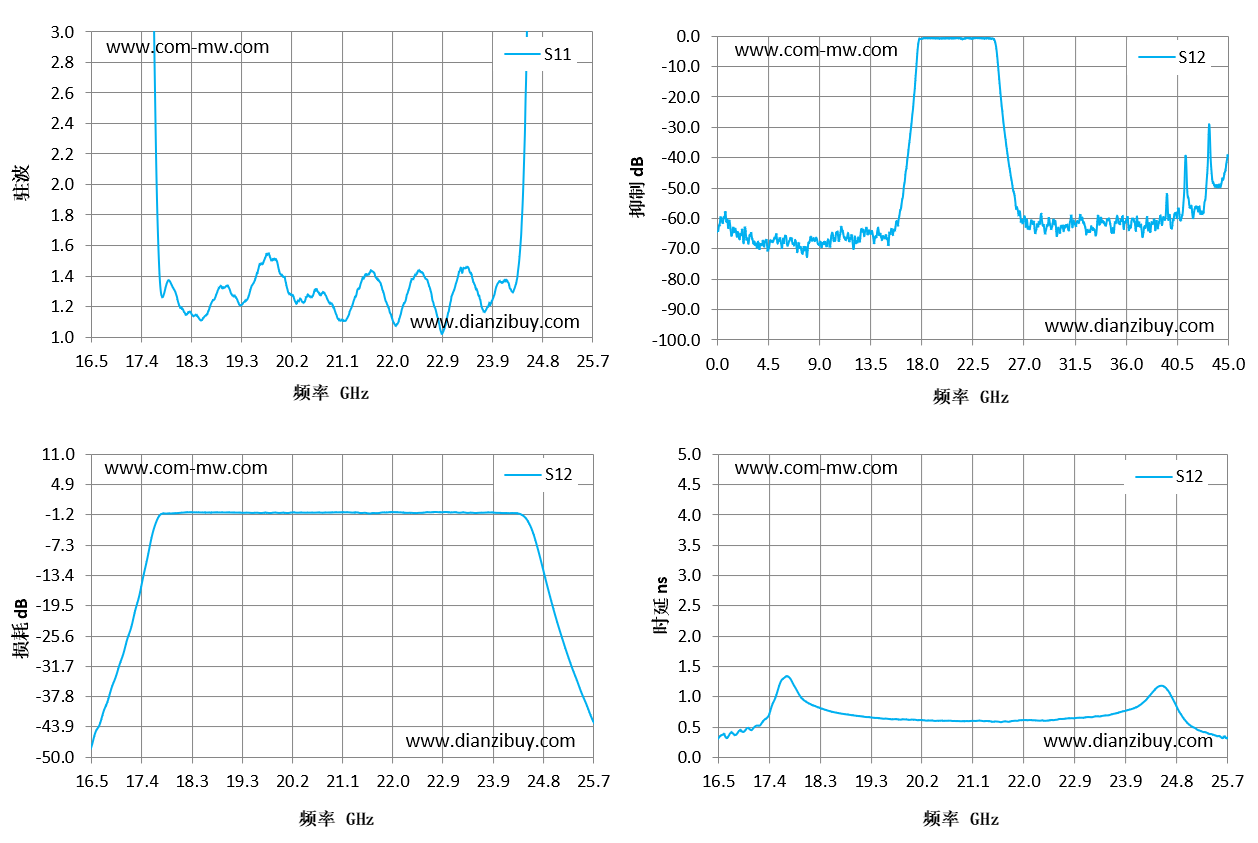

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
