衰减器
工作频率DC~8GHz, 衰减度20dB, 功率容量5W, 阻抗50Ω, N -JK
- DA9-205-0-8G-3059
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 8 | GHz |
| 衰减度 | 19.3 | 20 | 20.7 | dB |
| 驻波比 | 1.3 |
其它参数
| 功率容量 | 5W |
| 阻抗 | 50Ω |
| 接口形式 | N -JK |
| 接口材质 | 外壳铜 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

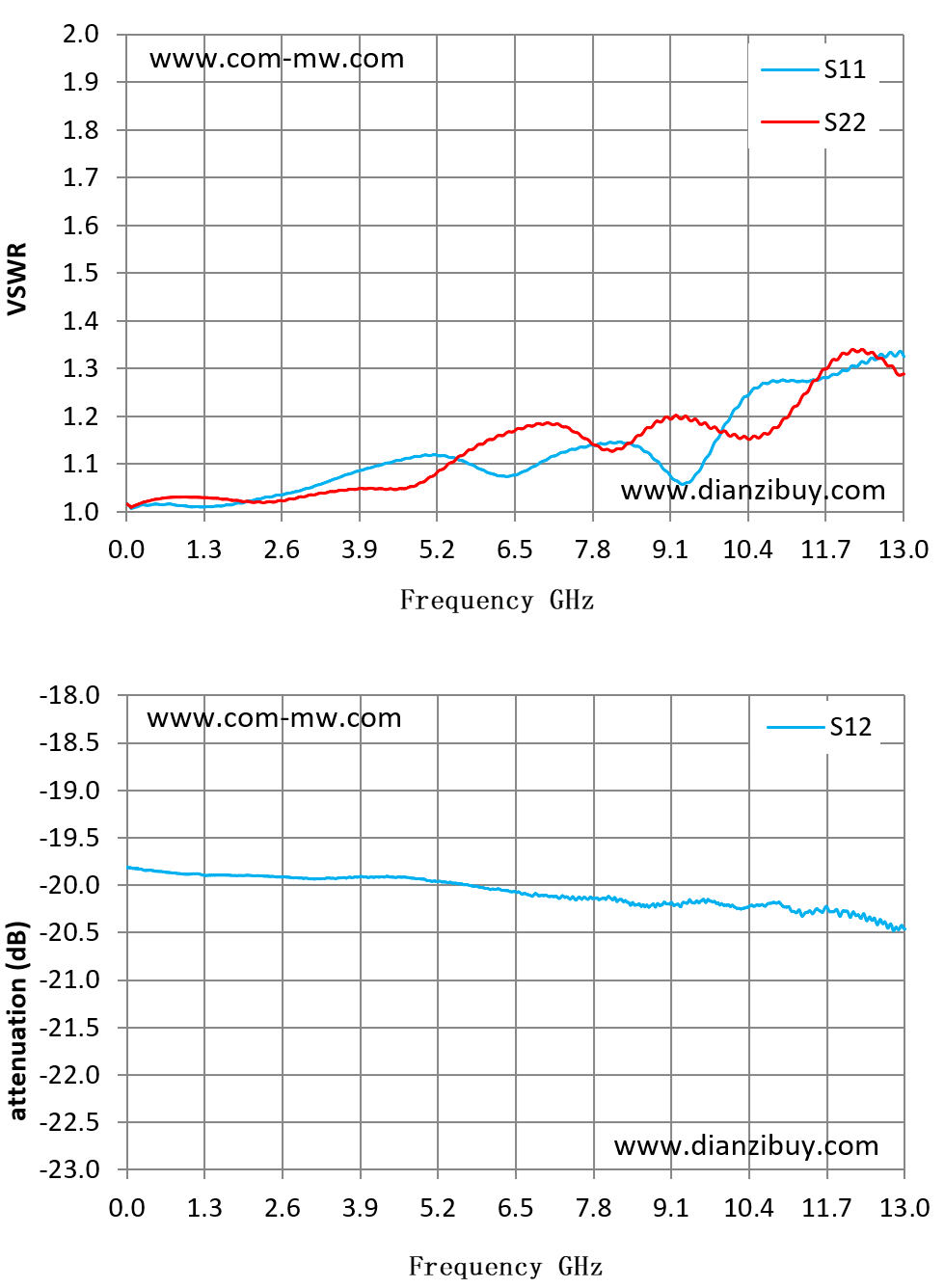

典型测试曲线图

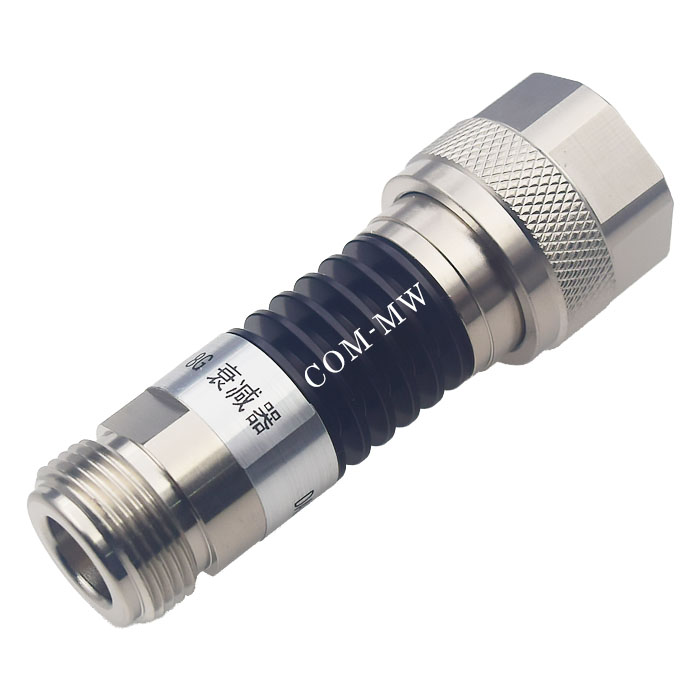

参考实物图

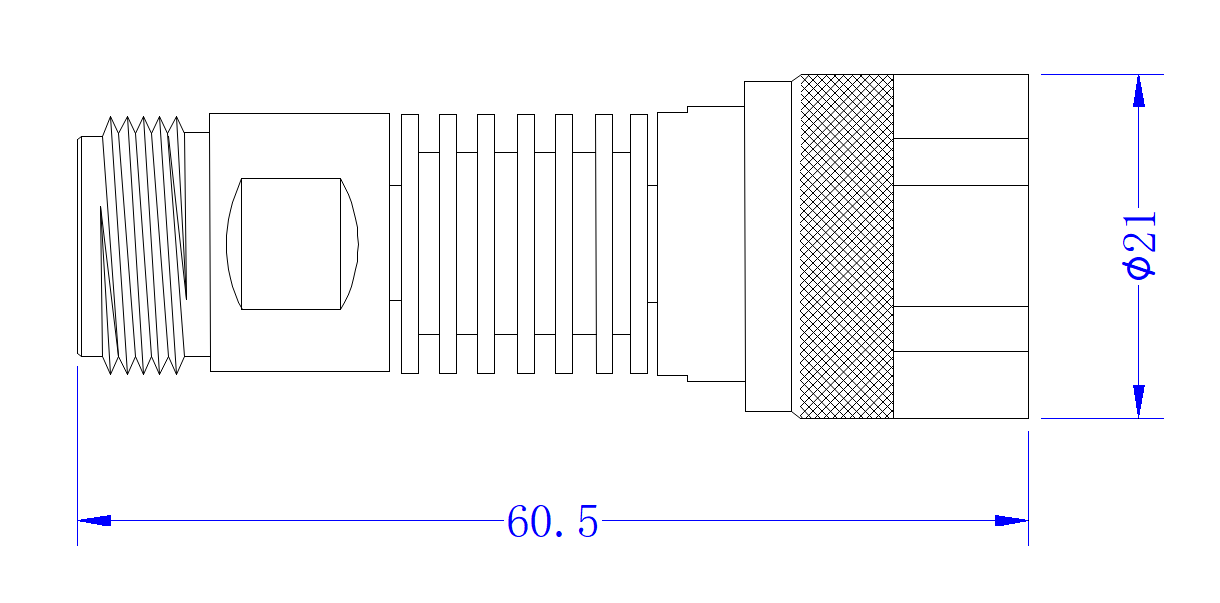

外形结构图（mm）
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 衰减 dB |
|---|---|---|---|
| 0.01 | 1.02 | 1.02 | -19.81 |
| 0.93 | 1.01 | 1.03 | -19.88 |
| 1.86 | 1.02 | 1.02 | -19.9 |
| 2.79 | 1.04 | 1.03 | -19.92 |
| 3.71 | 1.08 | 1.05 | -19.91 |
| 4.64 | 1.11 | 1.05 | -19.91 |
| 5.57 | 1.11 | 1.12 | -19.98 |
| 6.5 | 1.08 | 1.17 | -20.07 |
| 7.43 | 1.13 | 1.17 | -20.13 |
| 8.36 | 1.14 | 1.14 | -20.18 |
| 9.29 | 1.06 | 1.2 | -20.18 |
| 10.21 | 1.22 | 1.16 | -20.24 |
| 11.14 | 1.28 | 1.22 | -20.27 |
| 12.07 | 1.3 | 1.33 | -20.31 |
| 13 | 1.33 | 1.29 | -20.46 |
注意事项
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备。
