滤波器
通带频率 3300~3800MHz,DC-3020MHz≥40dB,4060-7000MHz≥40dB,SMA
- ZBF6-C3550-500-5199
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3300 | ~ | 3800 | MHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带外抑制 | DC-3020 | MHz≥ | 40 | dB | ||
| 带外抑制 | 4060-7000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
| 3000.00 | 92.75 | -45.88 | |
| 3079.00 | 78.17 | -36.04 | 4.68 |
| 3157.00 | 77.02 | -24.36 | 1.79 |
| 3236.00 | 22.40 | -9.23 | 1.38 |
| 3314.00 | 1.20 | -0.44 | 1.59 |
| 3393.00 | 1.09 | -0.34 | 5.76 |
| 3471.00 | 1.39 | -0.50 | 3.41 |
| 3550.00 | 1.19 | -0.32 | 2.91 |
| 3629.00 | 1.27 | -0.33 | 2.95 |
| 3707.00 | 1.13 | -0.32 | 3.56 |
| 3786.00 | 1.24 | -0.43 | 5.62 |
| 3864.00 | 16.37 | -8.56 | 1.59 |
| 3943.00 | 120.63 | -26.38 | 0.14 |
| 4021.00 | 771.78 | -39.95 | 3.78 |
| 4100.00 | 341.06 | -51.11 |

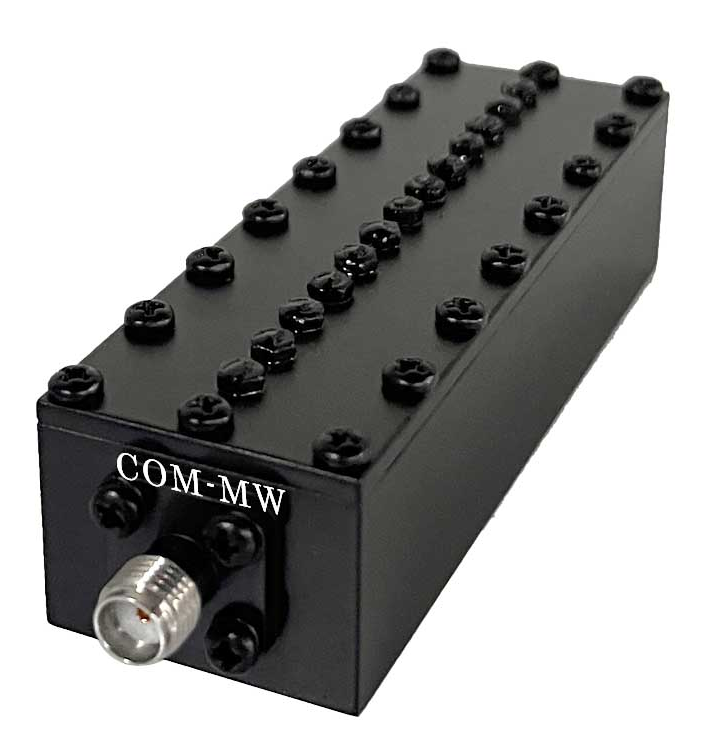

参考实物图

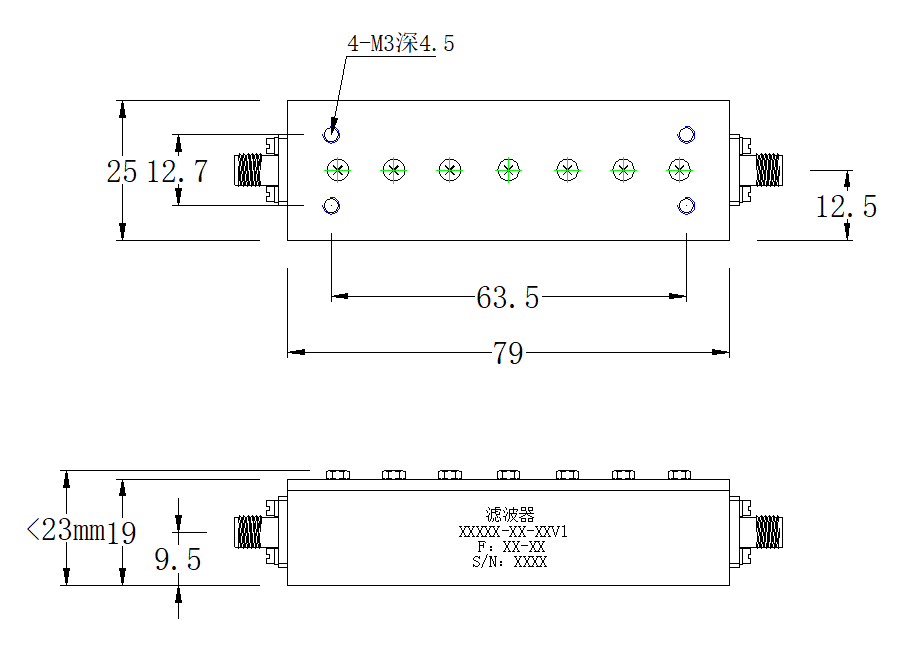

外形结构图（mm）

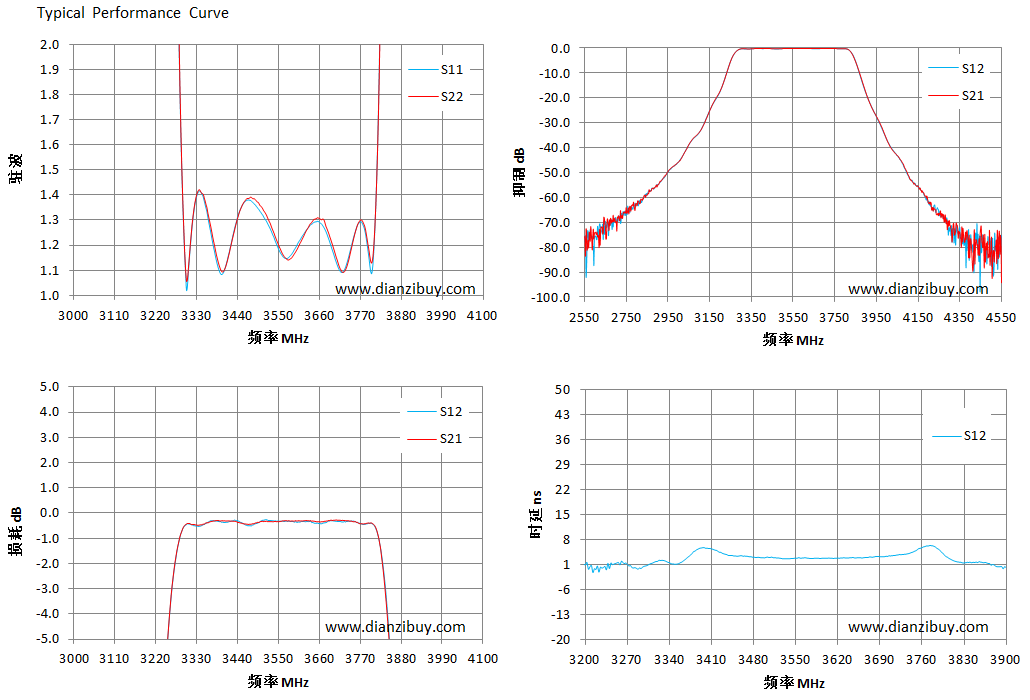

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
