产品
滤波器组件
1559~1591MHz, 1700~1720MHz, 1660~1680MHz, 微带圆针
- DFSBF13-C1559-1680-2234
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | 1559 | ~ | 1591 | MHz |
| 通带频率二 | / | / | 1700 | ~ | 1720 | MHz |
| 通带频率三 | / | / | 1660 | ~ | 1680 | MHz |
| 通带损耗 | 1.70 | dB | ||||
| 通带一抑制度 | DC-1.4 | GHz≥ | 70 | dBc | ||
| 通带一抑制度 | 1.4-1.47 | GHz≥ | 60 | dBc | ||
| 通带一抑制度 | 1.47-1.52 | GHz≥ | 55 | dBc | ||
| 通带一抑制度 | 1.615-1.67 | GHz≥ | 45 | dBc | ||
| 通带一抑制度 | 1.67-1.8 | GHz≥ | 65 | dBc | ||
| 通带一抑制度 | 1.8-3 | GHz≥ | 70 | dBc | ||
| 通带二抑制度 | DC-1.56 | GHz≥ | 70 | dBc | ||
| 通带二抑制度 | 1.56-1.625 | GHz≥ | 60 | dBc | ||
| 通带二抑制度 | 1.625-1.68 | GHz≥ | 45 | dBc | ||
| 通带二抑制度 | 1.74-1.86 | GHz≥ | 45 | dBc | ||
| 通带二抑制度 | 1.86-3 | GHz≥ | 75 | dBc | ||
| 通带三抑制度 | DC-1.52 | GHz≥ | 70 | dBc | ||
| 通带三抑制度 | 1.52-1.59 | GHz≥ | 60 | dBc | ||
| 通带三抑制度 | 1.59-1.64 | GHz≥ | 45 | dBc | ||
| 通带三抑制度 | 1.7-1.82 | GHz≥ | 45 | dBc | ||
| 通带三抑制度 | 1.82-3 | GHz≥ | 75 | dBc | ||
| 通带驻波 | 1.40 |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 平均容量 | 50W设计保证 |
| 峰值容量 | 100W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |

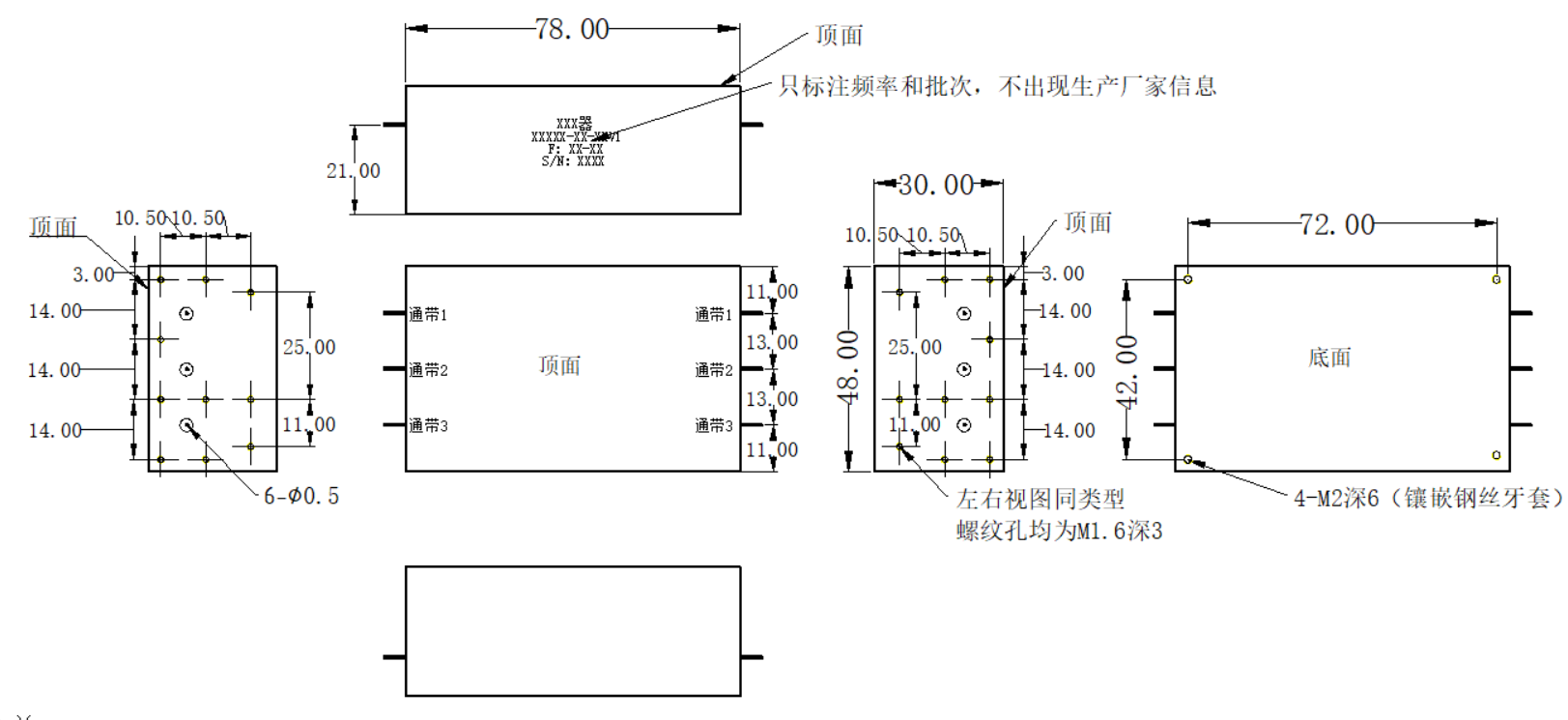

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
