产品
功率放大器
150~1700MHz,增益 30dB,P-1dB输出功率 30dBm,SMA-K
- DPA8-150-1700-1026
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
低功耗，小型化，高可靠性
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 150 | ~ | 1700 | MHz |
| 增益 | 30 | dB | ||
| 增益平坦度 | ±2 | dB | ||
| 输出驻波比 | 2.5 | |||
| 输入驻波比 | 2 | |||
| P-1dB输出功率 | 30 | dBm |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 工作电压 | +12V |
| 工作电流 | 400mA |
| 工作温度 | -40~+70℃设计保证 |
其他要求
1、IN-OUT1直通段：频率：DC-6000MHz；插损≤3，驻波比≤2；
2、IN-OUT2直通段：频率：DC-6000MHz；插损≤2，驻波比≤1.8；
3、IN端口输入功率0dBm。
4、请务必安装再具备散热条件的底板上，禁止悬空使用。
典型测试数据
| Frequency GHz | S11VSWR | Gain(dB) | P-1(dBm) | Psat(dBm) | S22VSWR |
| 0.1 | 1.44 | 41.4 | 30.08 | 31.02 | 2.12 |
| 0.24 | 1.45 | 42.18 | 31.09 | 32.19 | 1.56 |
| 0.37 | 1.37 | 42.2 | 31.3 | 32.4 | 1.45 |
| 0.51 | 1.27 | 42.24 | 31.32 | 32.42 | 1.44 |
| 0.64 | 1.17 | 42.36 | 31.22 | 32.52 | 1.5 |
| 0.78 | 1.06 | 42.5 | 31.13 | 32.53 | 1.56 |
| 0.91 | 1.06 | 42.61 | 31.14 | 32.44 | 1.64 |
| 1.05 | 1.19 | 42.53 | 31.04 | 32.24 | 1.77 |
| 1.19 | 1.32 | 42.34 | 30.75 | 32.35 | 1.9 |
| 1.32 | 1.42 | 42.02 | 30.56 | 32.26 | 2.03 |
| 1.46 | 1.49 | 41.52 | 30.16 | 32.26 | 2.14 |
| 1.59 | 1.52 | 41 | 30.03 | 32.06 | 2.22 |
| 1.73 | 1.49 | 40.43 | 29.96 | 31.86 | 2.26 |
| 1.86 | 1.43 | 39.95 | 29.36 | 31.66 | 2.27 |
| 2 | 1.35 | 39.63 | 29.57 | 31.47 | 2.3 |

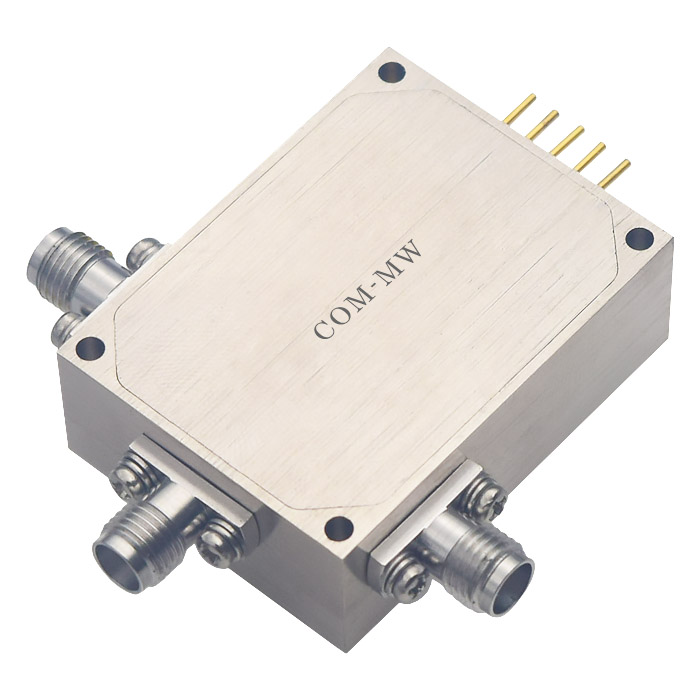

参考实物图

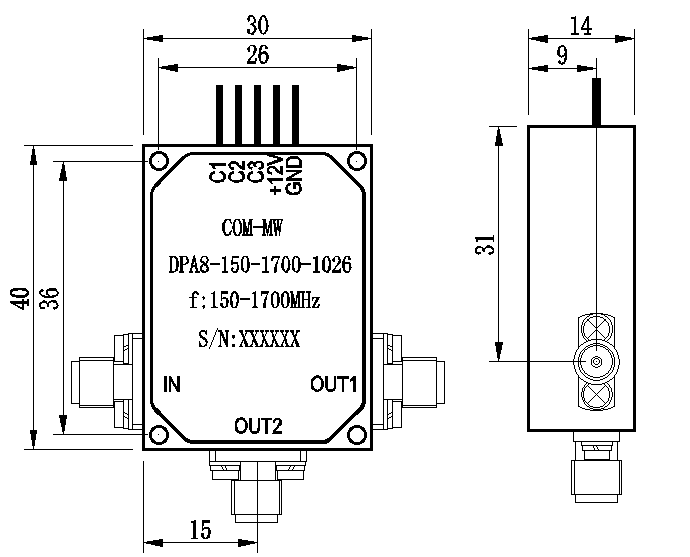

外形结构图

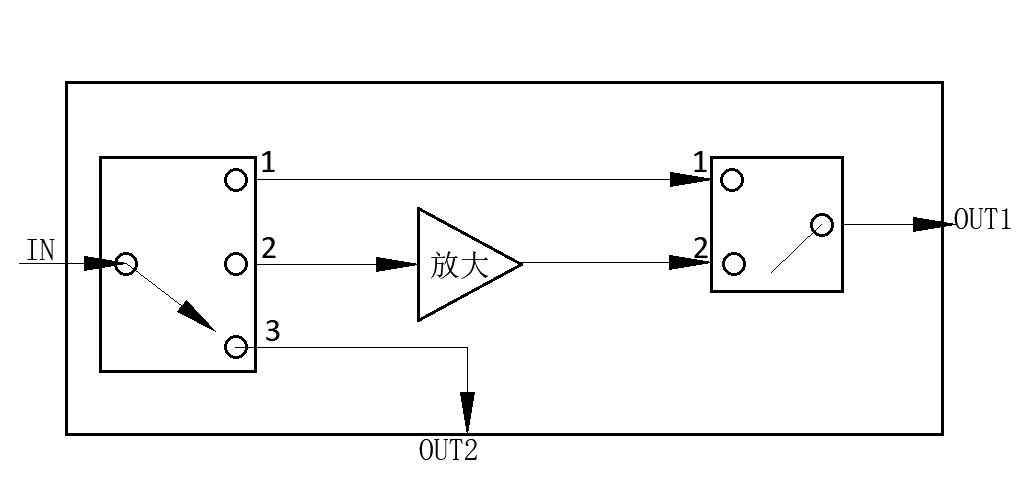

电路框图
真值表
| C1 | C2 | C3 | 通道选择 | 备注 |
| 0 | 0 | 1 | IN-OUT1 | 放大 |
| 0 | 1 | 0 | IN-OUT1 | 直通 |
| 1 | 1 | 0 | IN-OUT2 | 直通 |

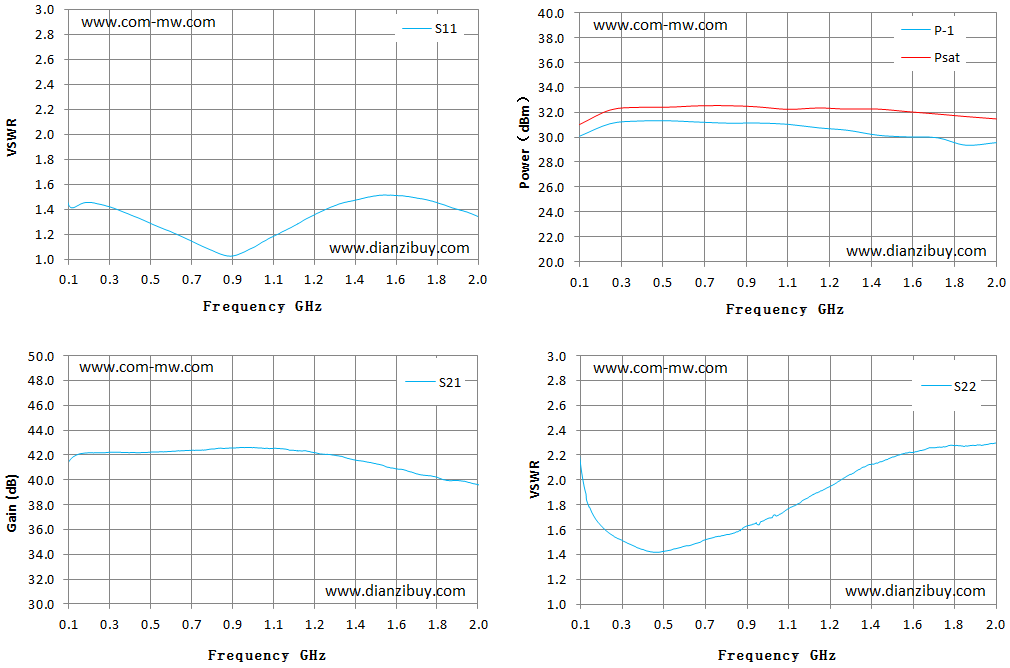

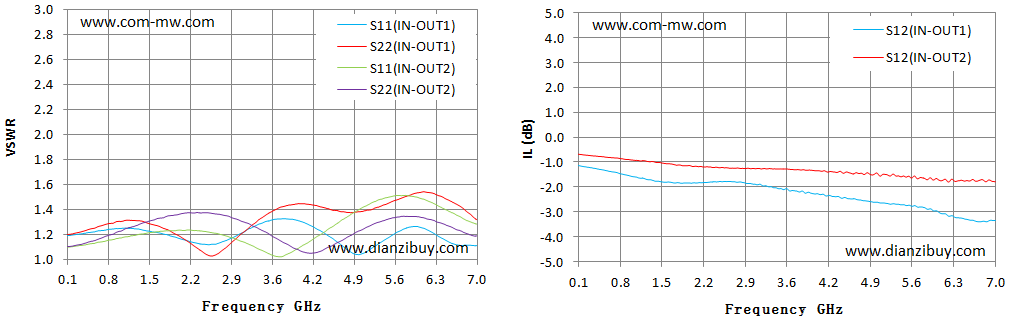

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电； 请注意产品的功耗，设计时考虑放大器散热问题；产品整体温度大于125℃的情况下，请在订货前与我们协商；清洗产品表面，请勿将产品浸泡清洗液中清洗。
