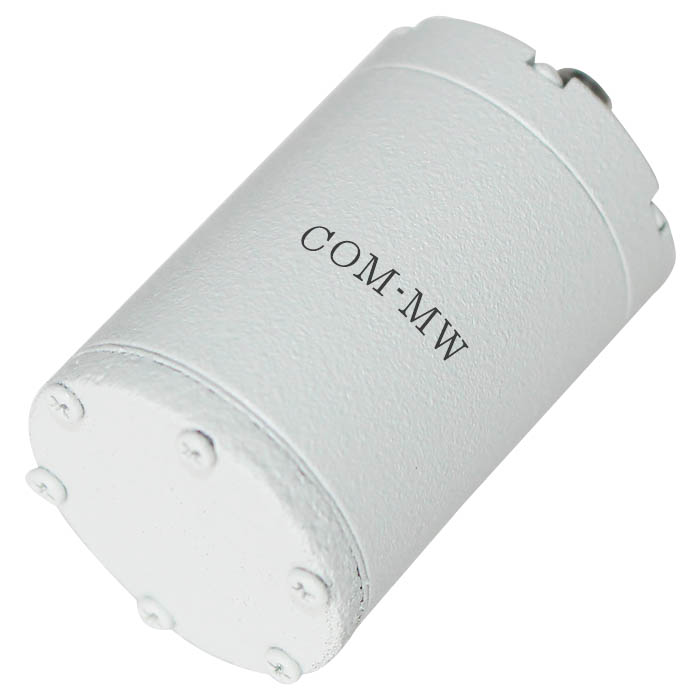

工作频率6~18GHz, 增益1dBi@6-12GHz, 增益2dBi@12-18GHz, 右旋圆极化, SMA-K
平面螺旋天线主要用于EMC、侦察、测试, 遥感等领域。整个工作带宽具备优越的阻抗匹配和辐射方向的控制性能, 具有超带宽、电压驻波比小、性能稳定、结构紧凑、重量轻等特点。我们可以根据客户需求定制各种特殊规格的右旋或左旋圆极化平面螺旋天线。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 6 | ~ | 18 | GHz |
增益 | 1 | dBi@6-12GHz | ||
增益 | 2 | dBi@12-18GHz | ||

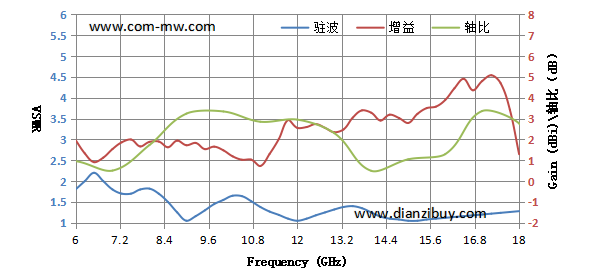

驻波比 | 2 | |||

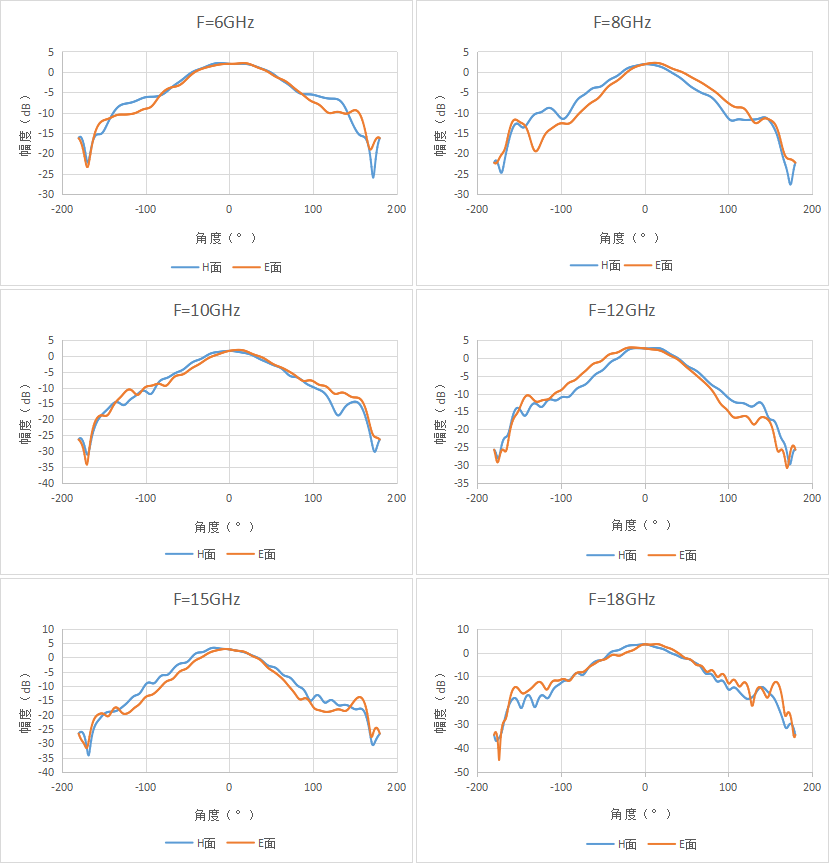

3dB波束宽度 | 60 | ° | ||
6dB波束宽度 | 90 | ° | ||
相位 | ±15 | ° | ||
幅度一致性 | 2 | dB | ||
轴比 | 3 | dB |
极化方式 | 右旋圆极化 |
功率容量 | 0.5W设计保证 |
接口形式 | SMA-K |

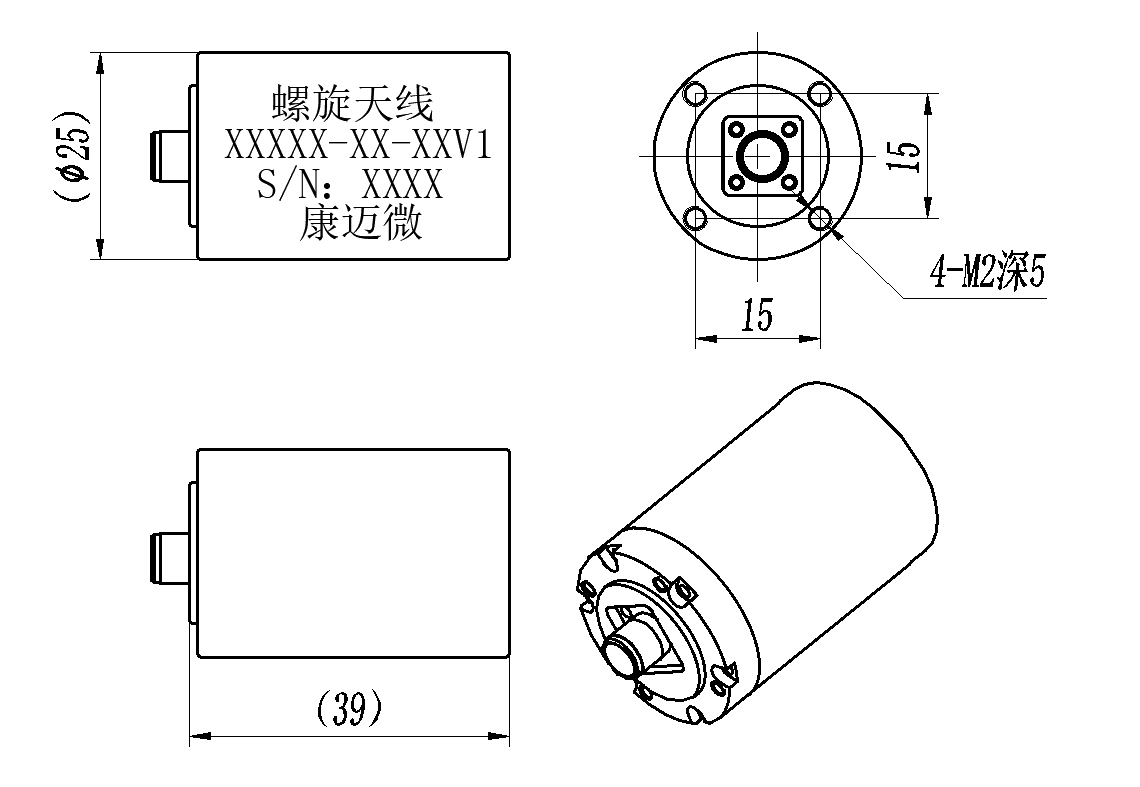

外形尺寸 | φ25*40mm |
估算重量 | 50g |
表面 | 海灰色烤漆 本导 |
工作温度 | -25~+45℃设计保证 |
储存温度 | -40~+60℃设计保证 |
1、非专业维护人员私自拆卸,可能导致天线性能恶化或无 法工作;
