产品
功分器
40~70GHz, 5W, 2路, 0°, 1.85
- ZPD8-2M40-70G-2975
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 40 | ~ | 70 | GHz |
| 插入损耗 | 1.2 | dB | ||
| 隔离度 | 16 | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 5 | ° |
其它参数
| 功率容量 | 5W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 1.85-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2 |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 20 | 1.5 | -3.6 | -3.63 | 0.17 | -27.11 |
| 23.57 | 1.38 | -3.4 | -3.51 | 0.06 | -48.45 |
| 27.14 | 1.12 | -3.37 | -3.4 | -0.06 | -25.1 |
| 30.71 | 1.19 | -3.52 | -3.42 | 0.28 | -27.29 |
| 34.29 | 1.19 | -3.38 | -3.43 | 0.23 | -22.31 |
| 37.86 | 1.09 | -3.44 | -3.45 | 0.26 | -19.38 |
| 41.43 | 1.07 | -3.39 | -3.32 | -0.05 | -19.43 |
| 45 | 1.24 | -3.39 | -3.51 | -0.44 | -18.04 |
| 48.57 | 1.42 | -3.28 | -3.36 | -0.97 | -21.79 |
| 52.14 | 1.07 | -3.33 | -3.37 | -0.8 | -22.49 |
| 55.71 | 1.17 | -3.44 | -3.59 | -0.69 | -22.04 |
| 59.29 | 1.17 | -3.41 | -3.63 | -1.22 | -19.82 |
| 62.86 | 1.24 | -3.75 | -3.77 | -1.15 | -18.68 |
| 66.43 | 1.3 | -3.61 | -3.55 | -1.21 | -23.63 |
| 70 | 1.34 | -3.52 | -3.76 | -2.4 | -16.61 |

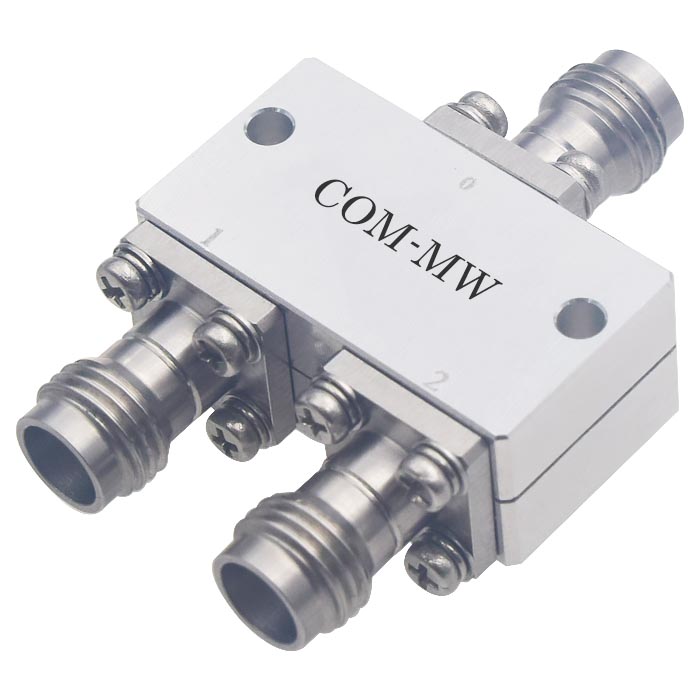

参考实物图

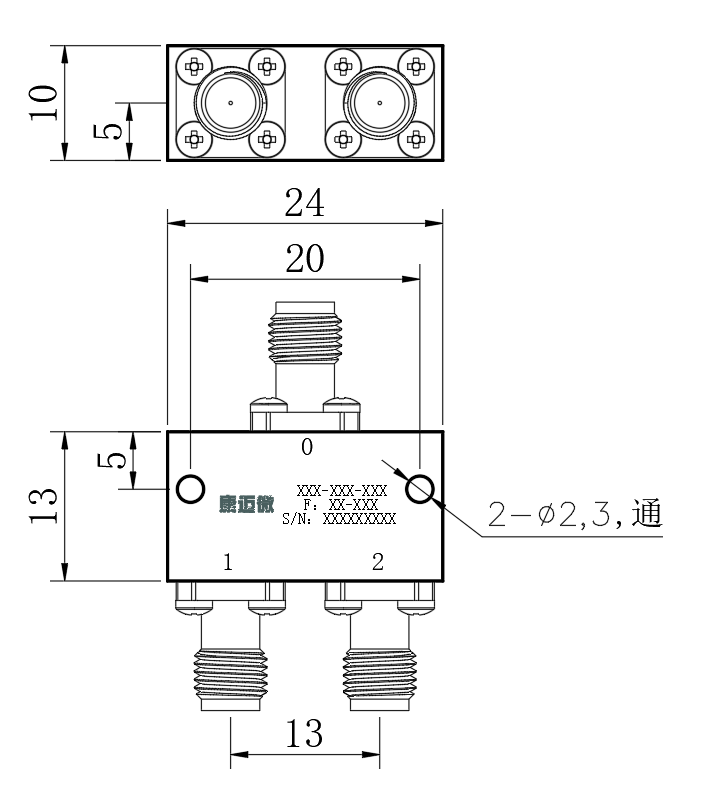

外形结构图（mm）

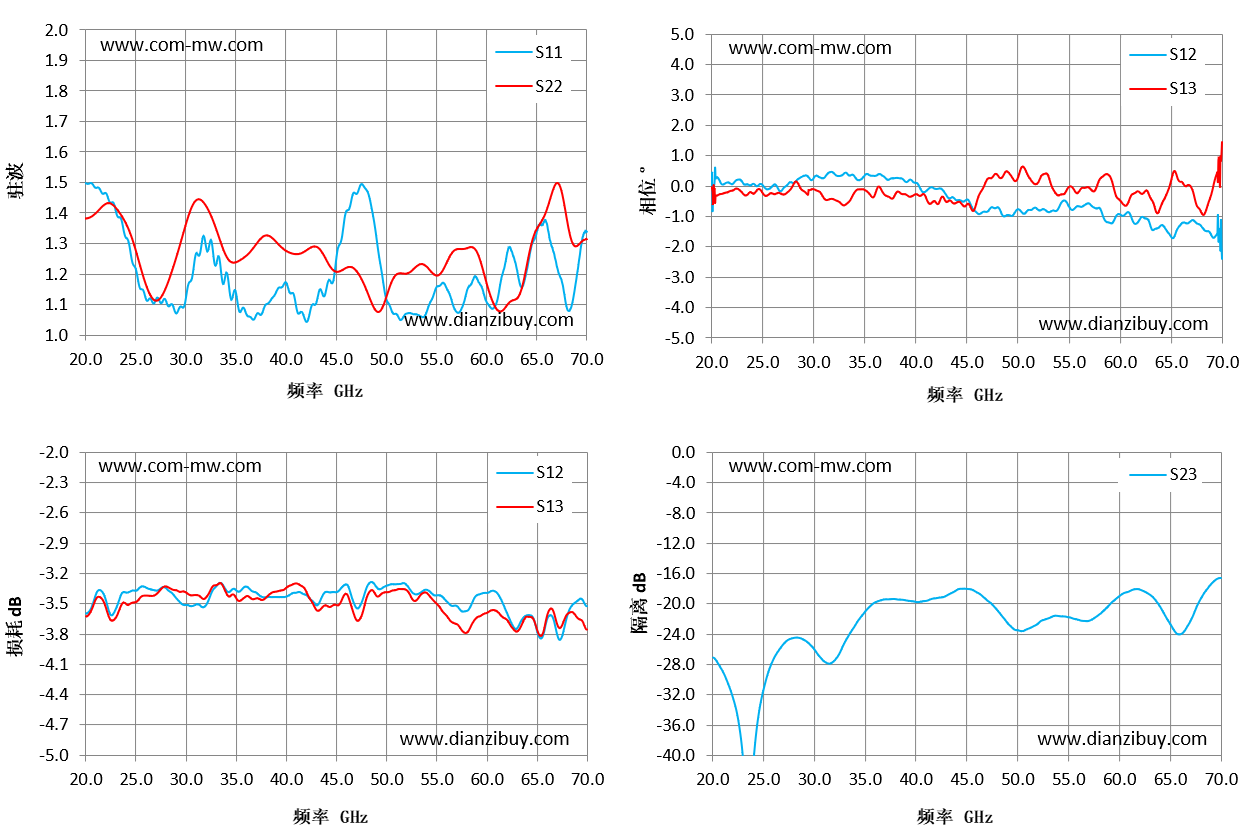

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
