低噪声放大器
9~10GHz, 增益27dB, 噪声系数1.2dB, P-1dB功率10dBm, SMA
- DLNA8-9-10G-2814
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，低噪声。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 9 | ~ | 10 | GHz |
| 增益 | 26 | 27 | 28 | dB |
| 增益平坦度 | ±1 | dB | ||
| 噪声系数 | 1.2 | dB | ||
| 驻波比 | 1.6 | |||
| P-1dB功率 | 10 | dBm |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -55~+85℃ |
| 振动 | 7Gs@50~500Hz |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S21增益 dB | N噪声 dB | P-1dB功率 dBm |
| 6 | 1.75 | 1.06 | 26.66 | 0.84 | 8.73 |
| 6.5 | 1.58 | 1.07 | 26.9 | 0.99 | 9.03 |
| 7 | 1.45 | 1.15 | 27.08 | 0.93 | 9.42 |
| 7.5 | 1.32 | 1.23 | 27.21 | 0.81 | 9.65 |
| 8 | 1.21 | 1.31 | 27.33 | 0.87 | 9.8 |
| 8.5 | 1.1 | 1.36 | 27.38 | 0.91 | 10.28 |
| 9 | 1.03 | 1.4 | 27.36 | 0.91 | 10.78 |
| 9.5 | 1.09 | 1.43 | 27.3 | 0.88 | 11.04 |
| 10 | 1.15 | 1.45 | 27.21 | 0.96 | 11.05 |
| 10.5 | 1.19 | 1.46 | 27.12 | 0.97 | 11.15 |
| 11 | 1.21 | 1.46 | 27.12 | 0.97 | 11.15 |
| 11.5 | 1.23 | 1.45 | 26.76 | 1.07 | 10.92 |
| 12 | 1.27 | 1.4 | 26.77 | 1.08 | 10.66 |
| 12.5 | 1.33 | 1.32 | 26.83 | 1.21 | 10.58 |
| 13 | 1.46 | 1.23 | 26.57 | 1.24 | 10.12 |

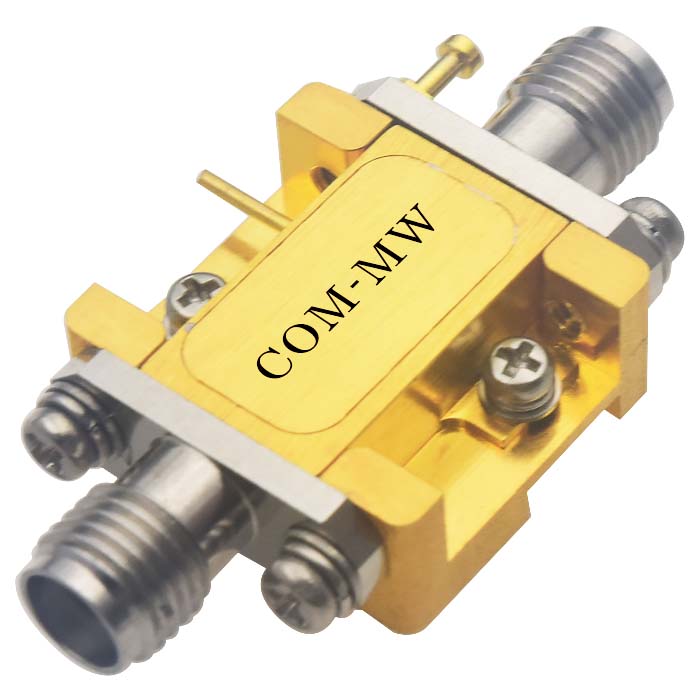

参考实物图

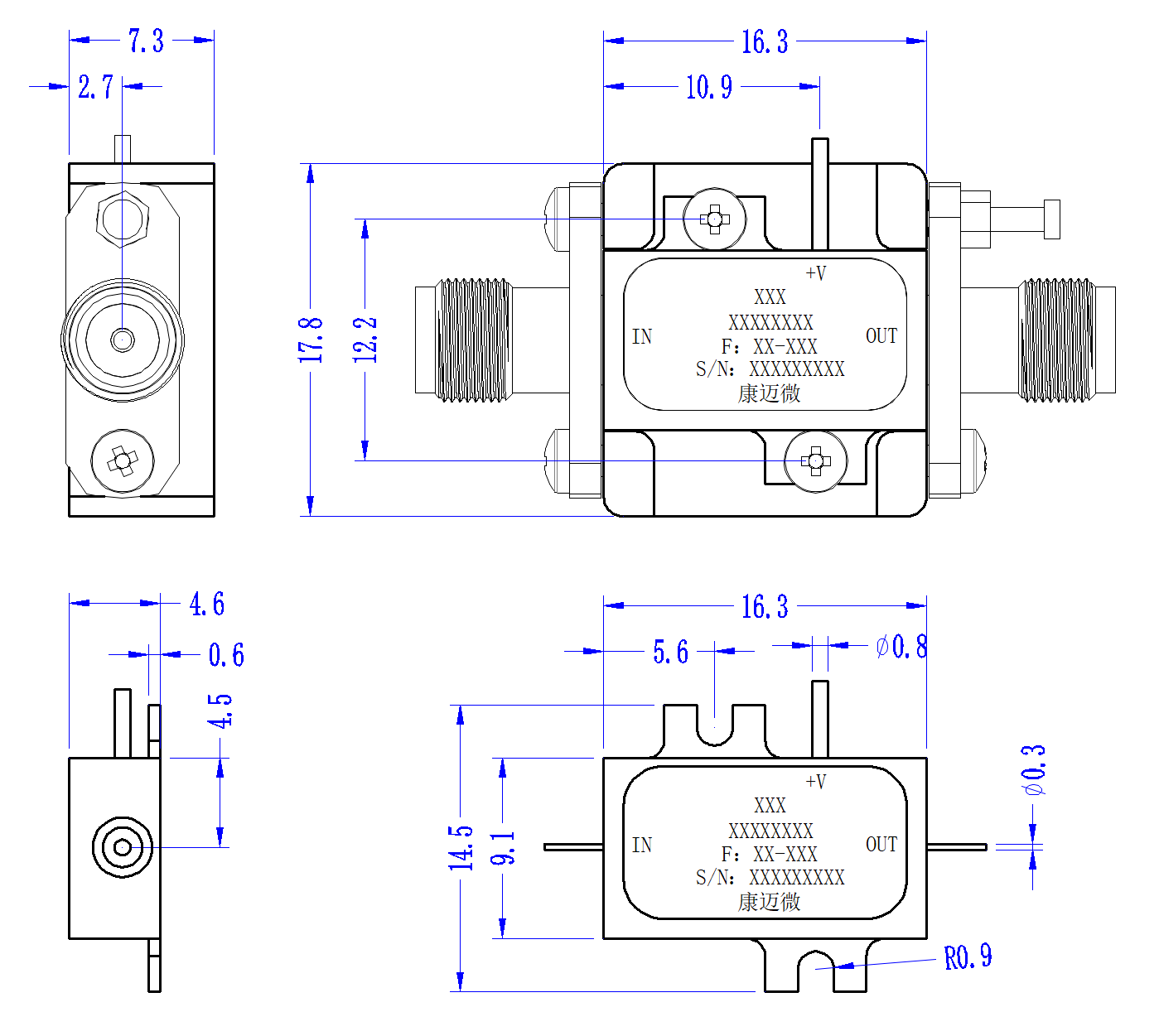

外形结构图（mm）

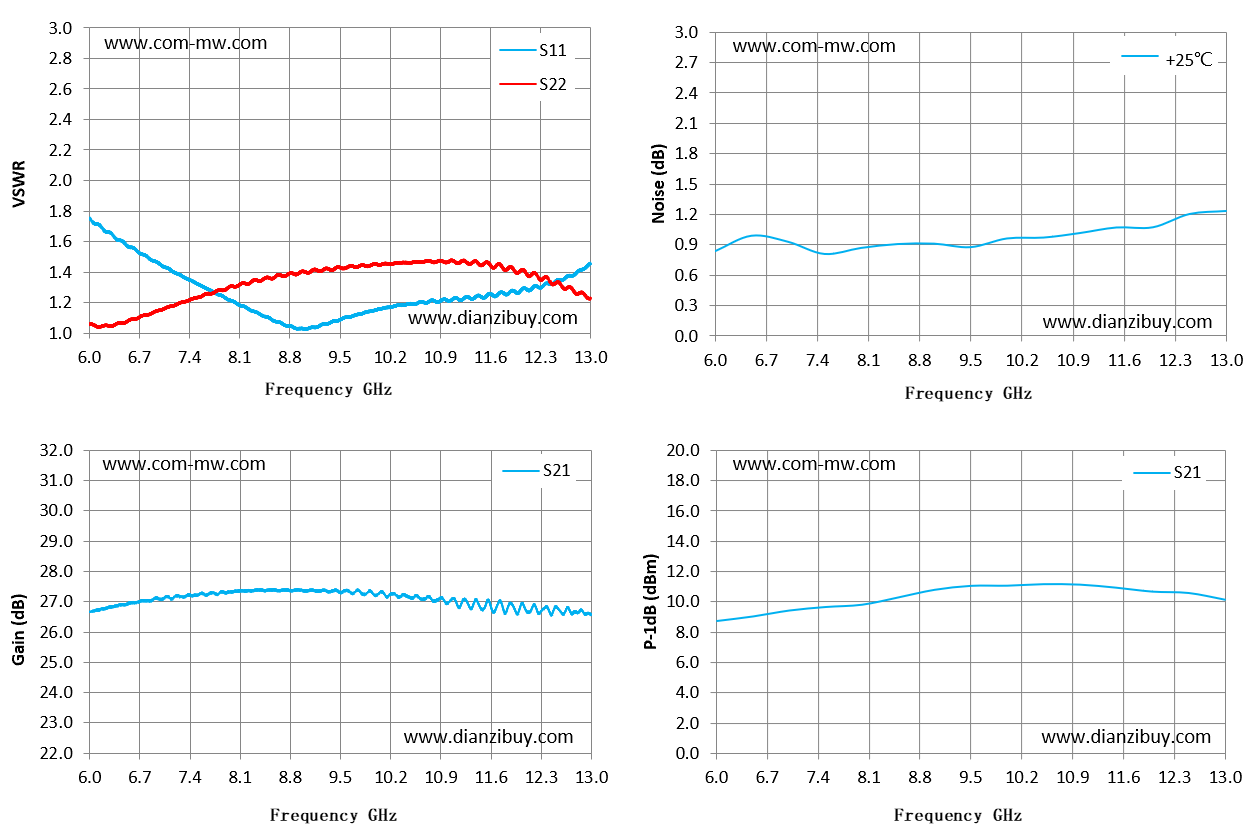

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
