产品
宽带低噪声放大器
9~14GHz, 增益40dB, 噪声系数3dB, P-1dB功率10dBm, N , USB Type-C接口充电
- DCLNA0914-40C-S
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低噪声，带充电电池。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 9 | ~ | 14 | GHz |
| 增益 | 40 | dB | ||
| 增益平坦度 | ±2 | dB | ||
| 噪声系数 | 3 | dB | ||
| 驻波比 | 2.5 | |||
| P-1dB功率 | 10 | dBm |
其它参数
| 接口形式 | N -JK(N-J输入） |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 灰色烤漆 |
| 工作电压 | +5V；USB Type-C接口充电 |
| 工作电流 | 500mA |
| 工作温度 | -10~+50℃设计保证 |
| 质量等级 | 工业级 |
| 1、具备开关机指示、充电指示（含充满）、欠压指示、（正常）工作指示； | |
| 2、锂电池供电（2小时）； | |
| 3、配置充电器（适配器）； | |
| 4、配置收纳箱（单箱装8只）； | |
| 5、充电环境温度0~+50℃； | |
| 6、充电接口：USB Type-C，带防尘硅胶垫； |
典型测试数据
| Frequency | S11 VSWR | S22 VSWR | NF | Gain | P-1dB Out |
| GHz | / | / | dB | dB | dBm |
| 7 | 1.17 | 1.46 | 1.77 | 43.57 | 14.8 |
| 7.64 | 1.24 | 1.54 | 1.71 | 43.23 | 15 |
| 8.29 | 1.41 | 1.53 | 1.85 | 43.13 | 15.4 |
| 8.93 | 1.62 | 1.37 | 1.65 | 43.04 | 15.2 |
| 9.57 | 1.5 | 1.4 | 1.79 | 43.05 | 15 |
| 10.21 | 1.39 | 1.57 | 1.75 | 43.37 | 15 |
| 10.86 | 1.58 | 1.44 | 1.81 | 43.6 | 14.9 |
| 11.5 | 1.57 | 1.36 | 1.89 | 43.75 | 15 |
| 12.14 | 1.43 | 1.56 | 1.87 | 43.57 | 14.7 |
| 12.79 | 1.36 | 1.68 | 2.05 | 43.21 | 14.7 |
| 13.43 | 1.37 | 1.5 | 2.04 | 44.36 | 14.1 |
| 14.07 | 1.16 | 1.48 | 1.99 | 45.31 | 13.8 |
| 14.71 | 1.05 | 1.4 | 2.02 | 45.03 | 14.1 |
| 15.36 | 1.12 | 1.17 | 2.02 | 44.88 | 14.1 |
| 16 | 1.16 | 1.18 | 2.1 | 44.95 | 15.1 |

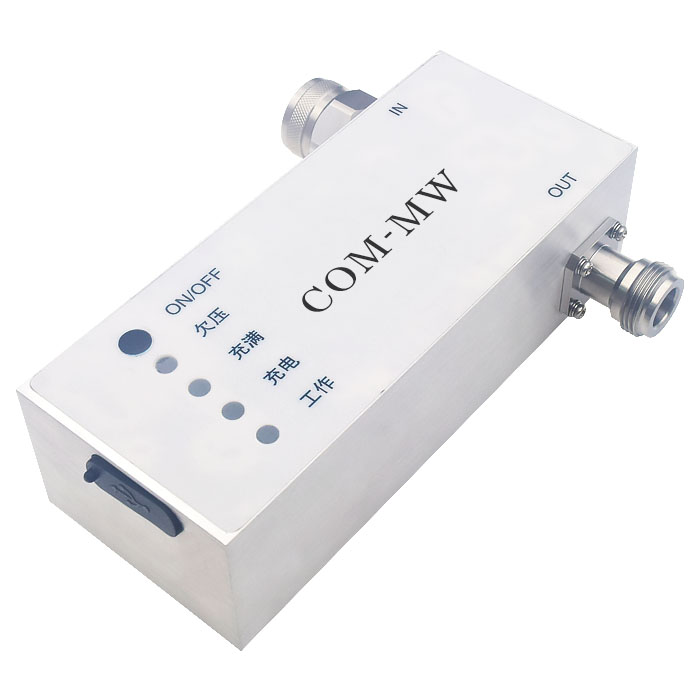

参考实物图

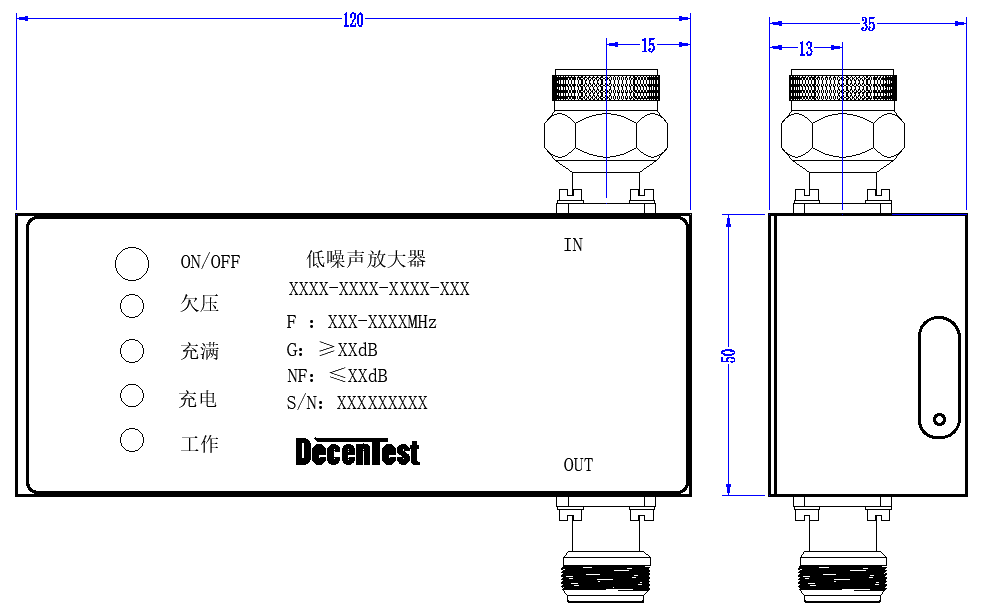

外形结构图（mm）

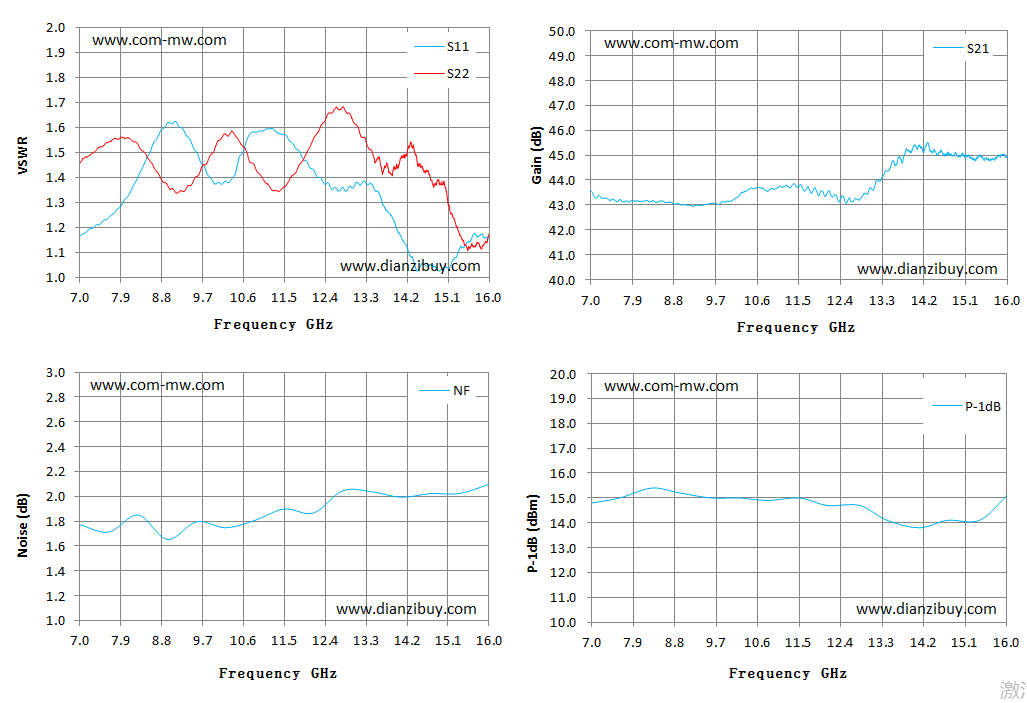

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或做静电隔离处理；
