产品
滤波器
通带频率31~31.3GHz, DC-30.1GHz≥80dBc, 32.2-45GHz≥80dBc, 2.92
- ZBF25-C31.15-0.3G-279
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 31 | ~ | 31.3 | GHz |
| 通带损耗 | / | / | 2.4 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-30.1 | GHz≥ | 80 | dBc | ||
| 带外抑制 | 32.2-45 | GHz≥ | 80 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | 2.92-F可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 30.1 | 42.41 | 63.74 | -85.63 | -2.63 |
| 30.24 | 44.2 | 40.96 | -78.52 | 1.24 |
| 30.39 | 36.81 | 41.63 | -69.48 | 1.44 |
| 30.53 | 33.4 | 37.69 | -59.23 | 0.44 |
| 30.67 | 28.7 | 36.22 | -46.2 | 0.88 |
| 30.81 | 17.75 | 21.34 | -27.39 | 0.69 |
| 30.96 | 1.04 | 1.16 | -2.18 | 4.01 |
| 31.1 | 1.16 | 1.17 | -1.56 | 2.92 |
| 31.24 | 1.22 | 1.16 | -1.66 | 3.16 |
| 31.39 | 1.62 | 1.8 | -3.08 | 6.13 |
| 31.53 | 16.33 | 23.76 | -27.37 | 2 |
| 31.67 | 25.03 | 35.61 | -46.72 | 1.87 |
| 31.81 | 32.85 | 41.96 | -60.98 | 1.36 |
| 31.96 | 38.07 | 41.89 | -73.6 | 1.08 |
| 32.1 | 37.59 | 41.81 | -81.39 | 0.16 |
参考实物图

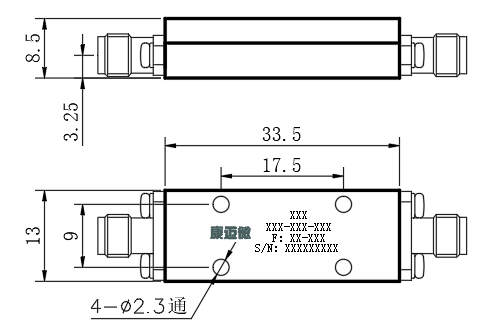

外形结构图（mm）

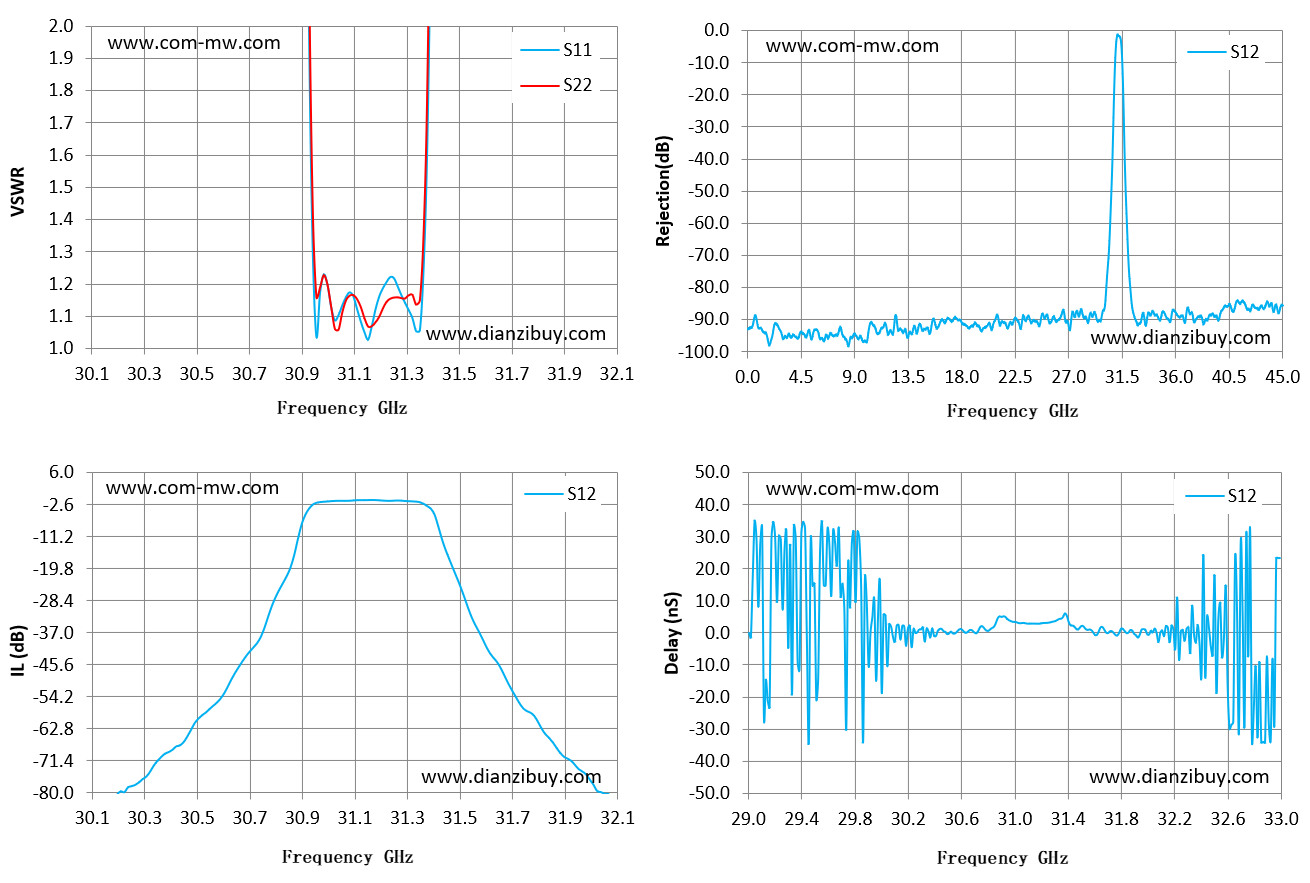

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
