产品
功分器
0.5~18GHz,20W,2路,0°,SMA
- ZPD25-2M0.5-18G-981
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.5 | ~ | 18 | GHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 18 | 20 | dB | |
| 输入驻波比 | 1.4 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | 3 | ° |
其它参数
| 功率容量 | 20W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2 |
典型测试曲线图
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S12 相位 ° |
| 0.01 | 1.88 | -3.38 | -3.38 | -3.81 | -1.01 |
| 1.43 | 1.22 | -3.21 | -3.21 | -24.01 | -1.02 |
| 2.86 | 1.25 | -3.29 | -3.29 | -23.49 | -1.02 |
| 4.29 | 1.11 | -3.26 | -3.26 | -25.86 | -0.99 |
| 5.71 | 1.12 | -3.34 | -3.34 | -26.49 | -0.96 |
| 7.14 | 1.19 | -3.42 | -3.42 | -27.27 | -0.99 |
| 8.57 | 1.15 | -3.43 | -3.43 | -28.42 | -1.01 |
| 10.00 | 1.12 | -3.45 | -3.45 | -27.96 | -0.91 |
| 11.43 | 1.27 | -3.57 | -3.57 | -22.40 | -0.89 |
| 12.86 | 1.24 | -3.58 | -3.58 | -23.46 | -0.90 |
| 14.29 | 1.19 | -3.64 | -3.64 | -20.66 | -0.99 |
| 15.71 | 1.16 | -3.60 | -3.60 | -20.78 | -1.13 |
| 17.14 | 1.09 | -3.64 | -3.64 | -24.10 | -1.20 |
| 18.57 | 1.15 | -3.73 | -3.73 | -20.65 | -1.41 |
| 20.00 | 1.17 | -3.81 | -3.81 | -14.33 | -1.31 |

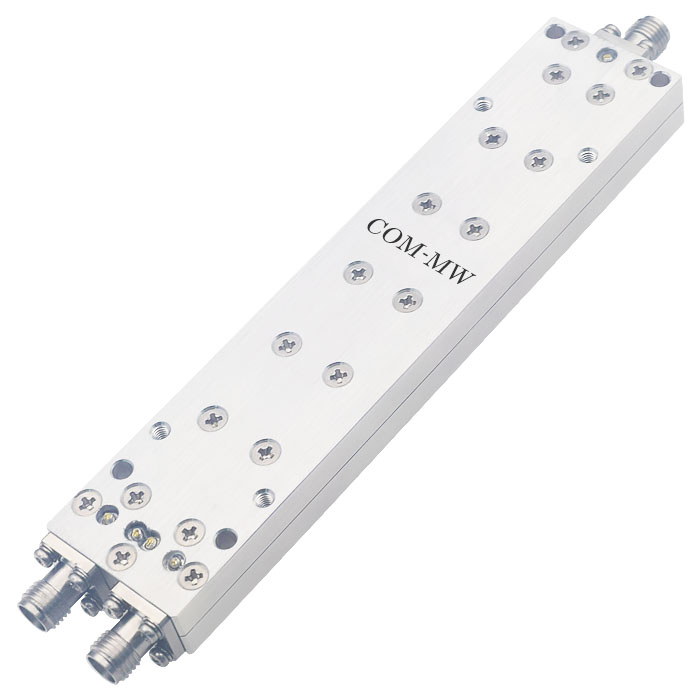

参考实物图

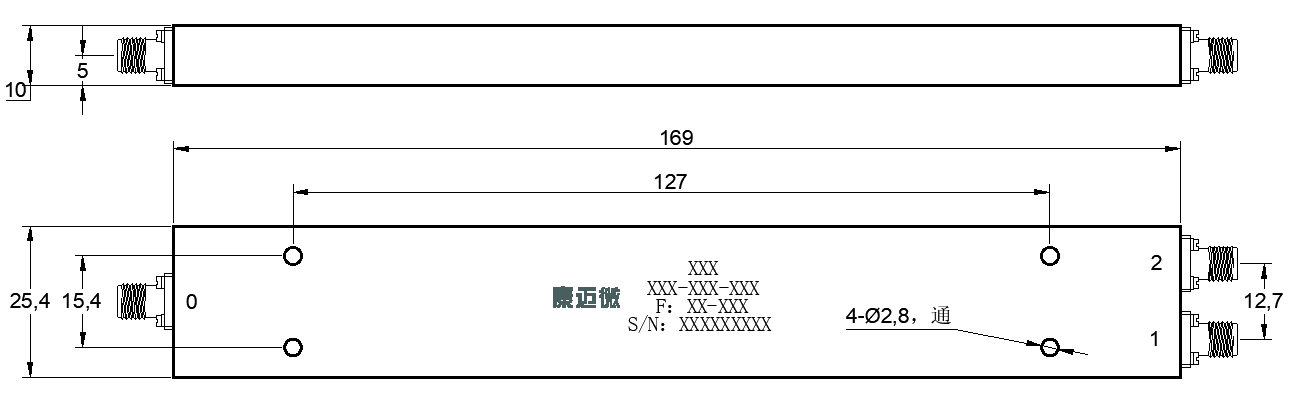

外形结构图（mm）

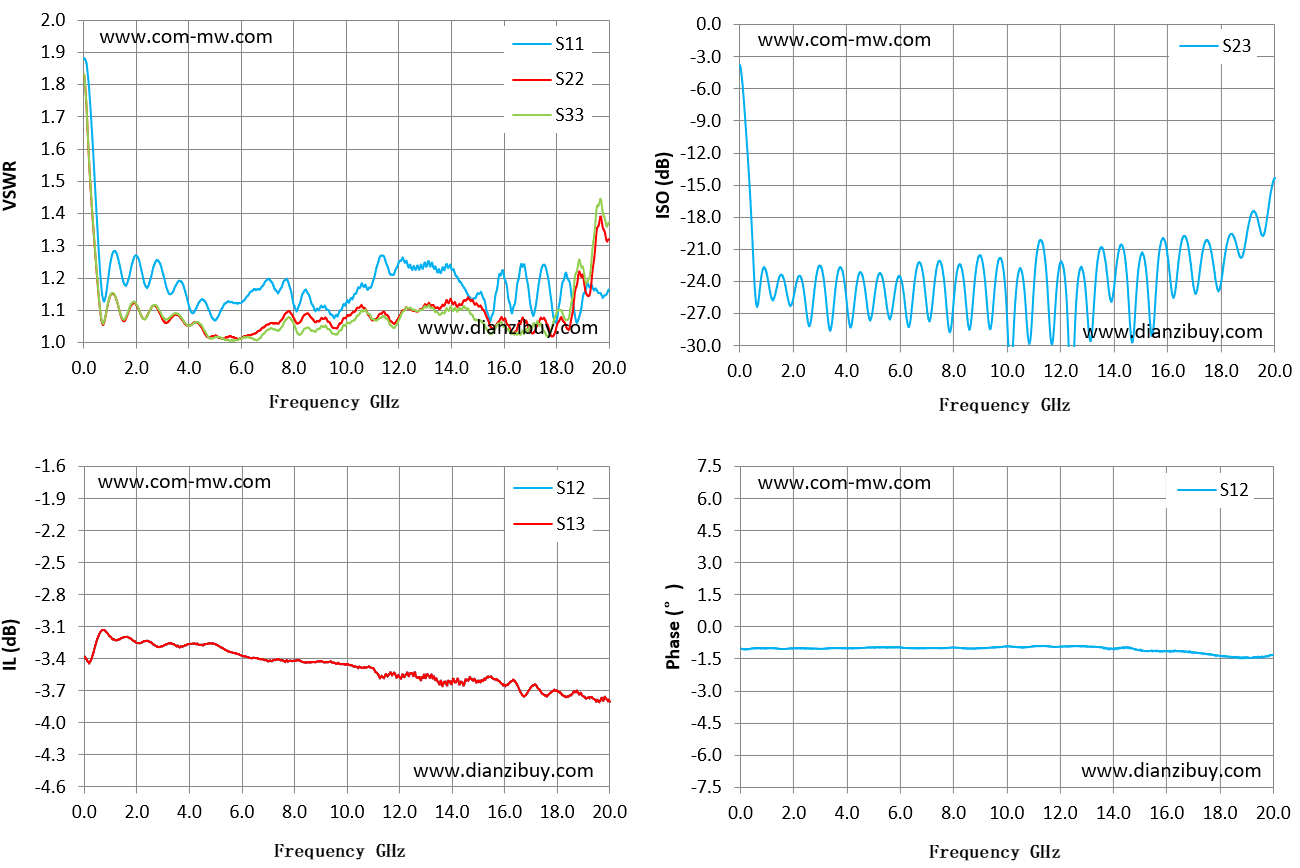

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
