滤波器
阻带频率 1560~1590MHz,≥40dB,通带频率 DC~1510MHz,1650~3000MHz,SMA
- ZBSF6-L1560-1590-5798
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 1560 | ~ | 1590 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 1510 | MHz | |
| 通带频率 | 1650 | ~ | 3000 | MHz | |
| 通带损耗 | DC-1500MHz | 1 | dB | ||
| 通带损耗 | 1700-3000MHz | 2 | dB | ||
| 通带损耗 | 1510MHz | 1.3 | dB | ||
| 通带驻波 | 1.6 |
其它参数
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB |
| 1400.00 | 1.29 | -0.52 |
| 1425.00 | 1.22 | -0.53 |
| 1450.00 | 1.08 | -0.54 |
| 1475.00 | 1.09 | -0.59 |
| 1500.00 | 1.20 | -0.77 |
| 1525.00 | 1.52 | -1.73 |
| 1550.00 | 13.02 | -18.13 |
| 1575.00 | 22.69 | -56.78 |
| 1600.00 | 7.29 | -48.35 |
| 1625.00 | 1.25 | -2.31 |
| 1650.00 | 1.21 | -0.92 |
| 1675.00 | 1.02 | -0.64 |
| 1700.00 | 1.06 | -0.58 |
| 1725.00 | 1.11 | -0.55 |
| 1750.00 | 1.12 | -0.52 |

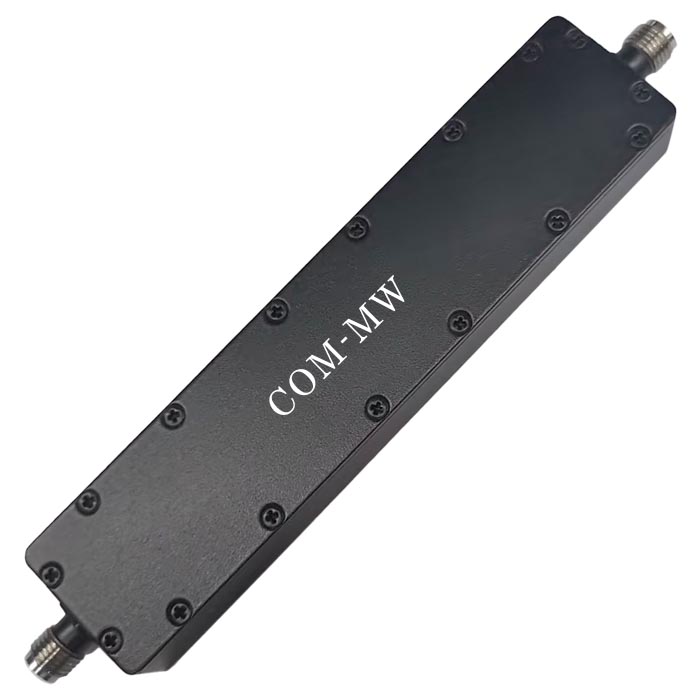

参考实物图

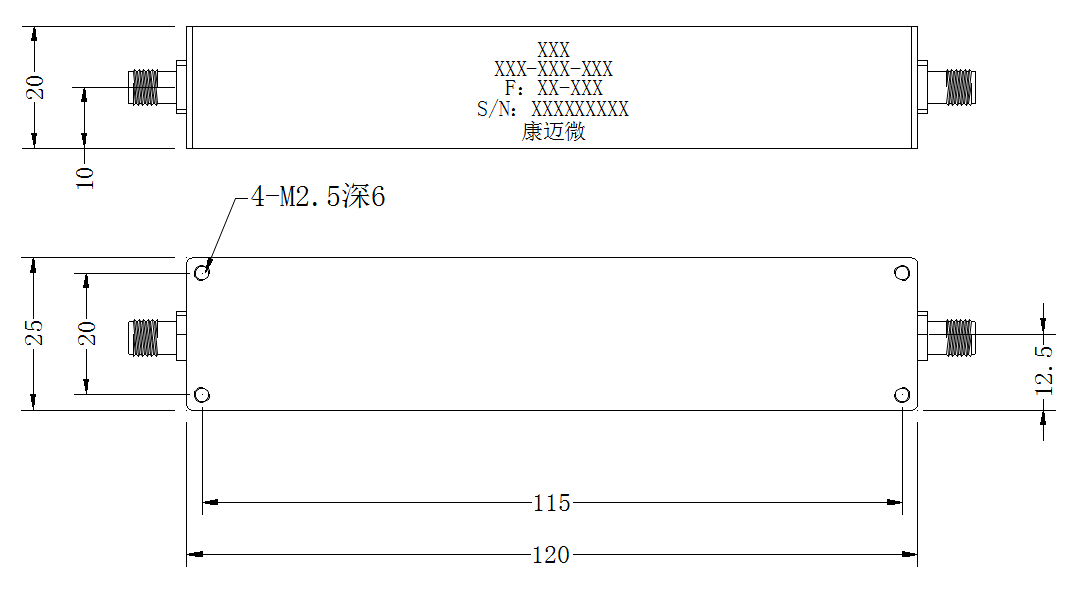

外形结构图（mm）

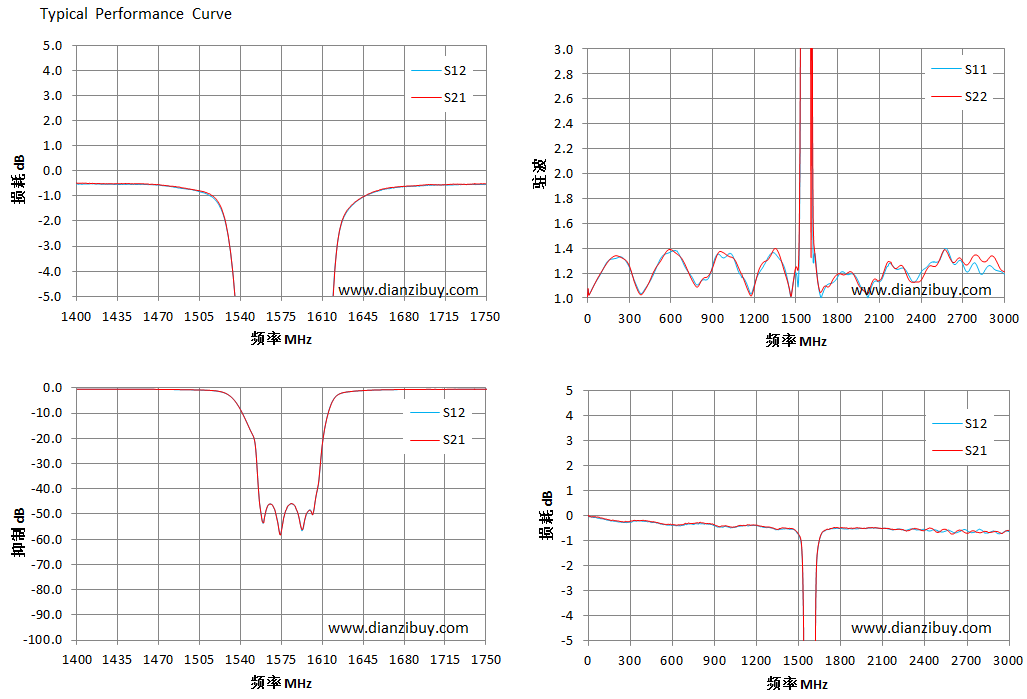

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
