产品
滤波器
通带频率 910~990MHz,DC-720MHz≥55dBc,810MHz≥40dBc,微带圆针
- ZBF15-L950-80-2836
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 910 | ~ | 990 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | 0.3 | dB | ||||
| 带内波动 | （任意10 | MHz） | 0.1 | dB | ||
| 带外抑制 | DC-720 | MHz≥ | 55 | dBc | ||
| 带外抑制 | 810 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 1090 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 1150-3000 | MHz≥ | 55 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+80℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 800 | 34.24 | 23.32 | -87.22 | -87.22 | -12.31 |
| 821 | 31.26 | 22.28 | -61.64 | -61.64 | -12.46 |
| 843 | 20.84 | 17.76 | -34.41 | -34.41 | 3.60 |
| 864 | 10.78 | 11.68 | -20.12 | -20.12 | 7.04 |
| 886 | 1.24 | 1.39 | -3.11 | -3.11 | 18.93 |
| 907 | 1.17 | 1.07 | -2.49 | -2.49 | 13.61 |
| 929 | 1.20 | 1.10 | -2.28 | -2.28 | 11.25 |
| 950 | 1.31 | 1.24 | -2.24 | -2.24 | 9.41 |
| 971 | 1.11 | 1.05 | -2.17 | -2.17 | 9.37 |
| 993 | 1.18 | 1.12 | -2.36 | -2.36 | 9.72 |
| 1014 | 1.10 | 1.17 | -2.54 | -2.54 | 10.62 |
| 1036 | 1.53 | 1.54 | -3.94 | -3.94 | 14.56 |
| 1057 | 2.06 | 2.75 | -8.37 | -8.37 | 21.27 |
| 1079 | 8.71 | 10.14 | -24.63 | -24.63 | 15.53 |
| 1100 | 16.54 | 16.83 | -52.98 | -52.98 | 2.95 |
参考实物图

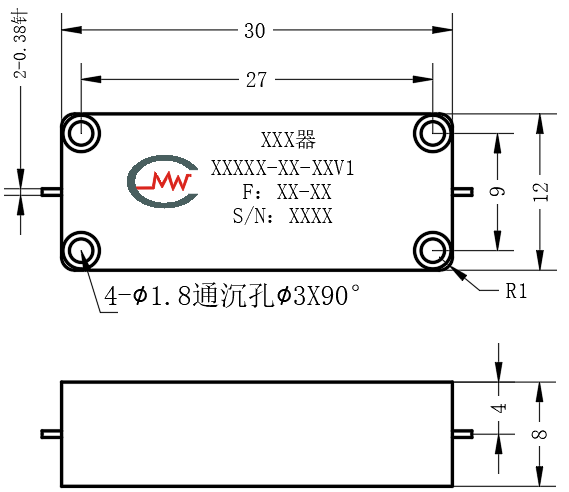

外形结构图（mm）

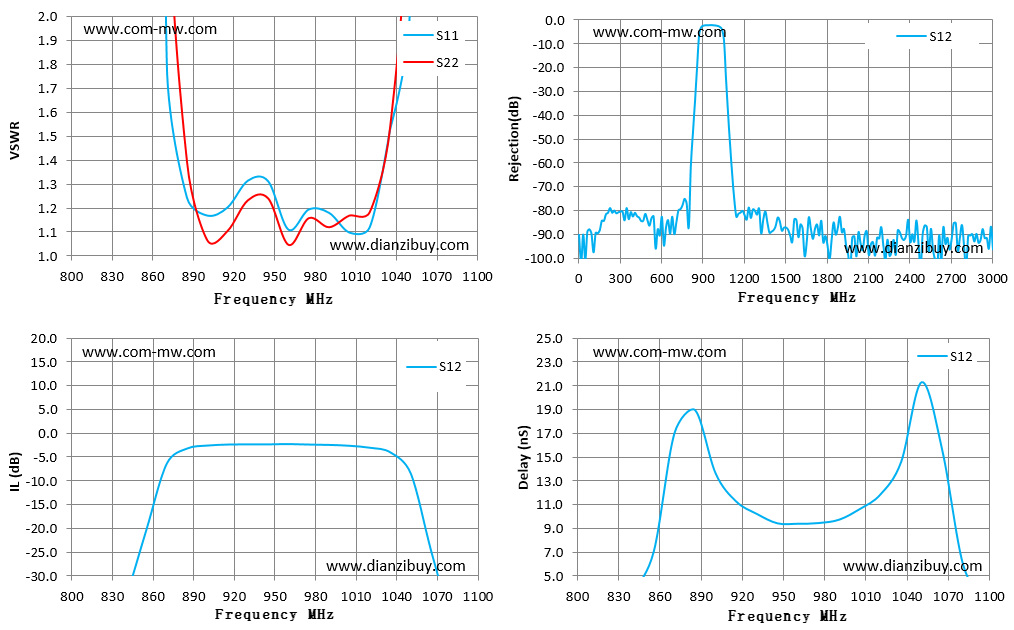

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 连接表贴器件的50欧姆微带线的宽度尽量接近、等于或大于滤波器端口焊盘的宽度 |
| 4 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
