功分器
1~6GHz,800W,7路,0°,L29,N
- ZPD25-7C1-6G-3682
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 6 | GHz |
| 插入损耗 | 1 | dB | ||
| 理论损耗 | 8.45 | dB | ||
| 隔离度 | 5 | dB | ||
| 公共端驻波比 | 1.5 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | ±0.6 | dB | ||
| 相位平衡 | ±5 | ° | ||
| 耦合度 | 43 | 45 | 47 | dB |
| 方向性 | 12 | dB | ||
| 耦合端驻波比 | 1.5 |
其它参数
| 功率容量 | 800W设计保证 |
| 路数 | 7路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 公共端接口形式 | L29-F or K |
| 分配端接口形式 | N-F or K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0（L29-F） |
| 分配端口 | 1~7（N-F） |
| 耦合端口 | 8，9（SMA-F） |
典型测试数据
| Frequency GHz | S00 驻波 | S01 损耗 dB | S02 相位 ° | S18 耦合 dB |
| 0.01 | 811.91 | -46.59 | 48.84 | -44.31 |
| 0.50 | 7.68 | -12.54 | -0.23 | -49.11 |
| 1.00 | 1.11 | -8.65 | -0.38 | -44.39 |
| 1.50 | 1.13 | -8.61 | -0.47 | -43.24 |
| 2.00 | 1.11 | -8.54 | -0.58 | -44.25 |
| 2.50 | 1.13 | -8.62 | -0.61 | -46.12 |
| 3.00 | 1.14 | -8.75 | -0.63 | -45.90 |
| 3.50 | 1.13 | -8.81 | -0.29 | -44.16 |
| 4.00 | 1.10 | -8.79 | 1.17 | -43.60 |
| 4.50 | 1.15 | -8.56 | -0.16 | -44.84 |
| 5.00 | 1.23 | -8.72 | 1.63 | -46.46 |
| 5.50 | 1.07 | -8.84 | -0.48 | -46.05 |
| 6.00 | 1.31 | -8.95 | 0.69 | -44.53 |
| 6.50 | 1.20 | -8.55 | -1.10 | -44.50 |
| 7.00 | 1.49 | -8.92 | 1.96 | -47.30 |

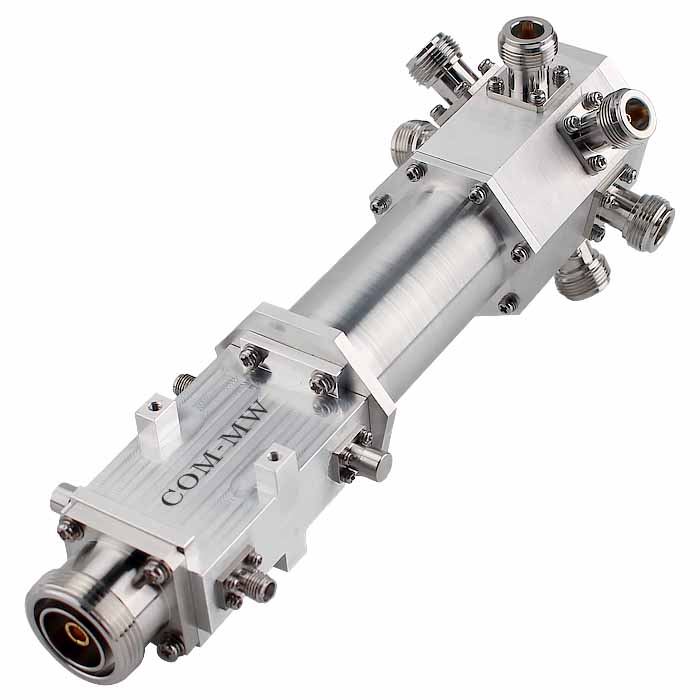

参考实物图

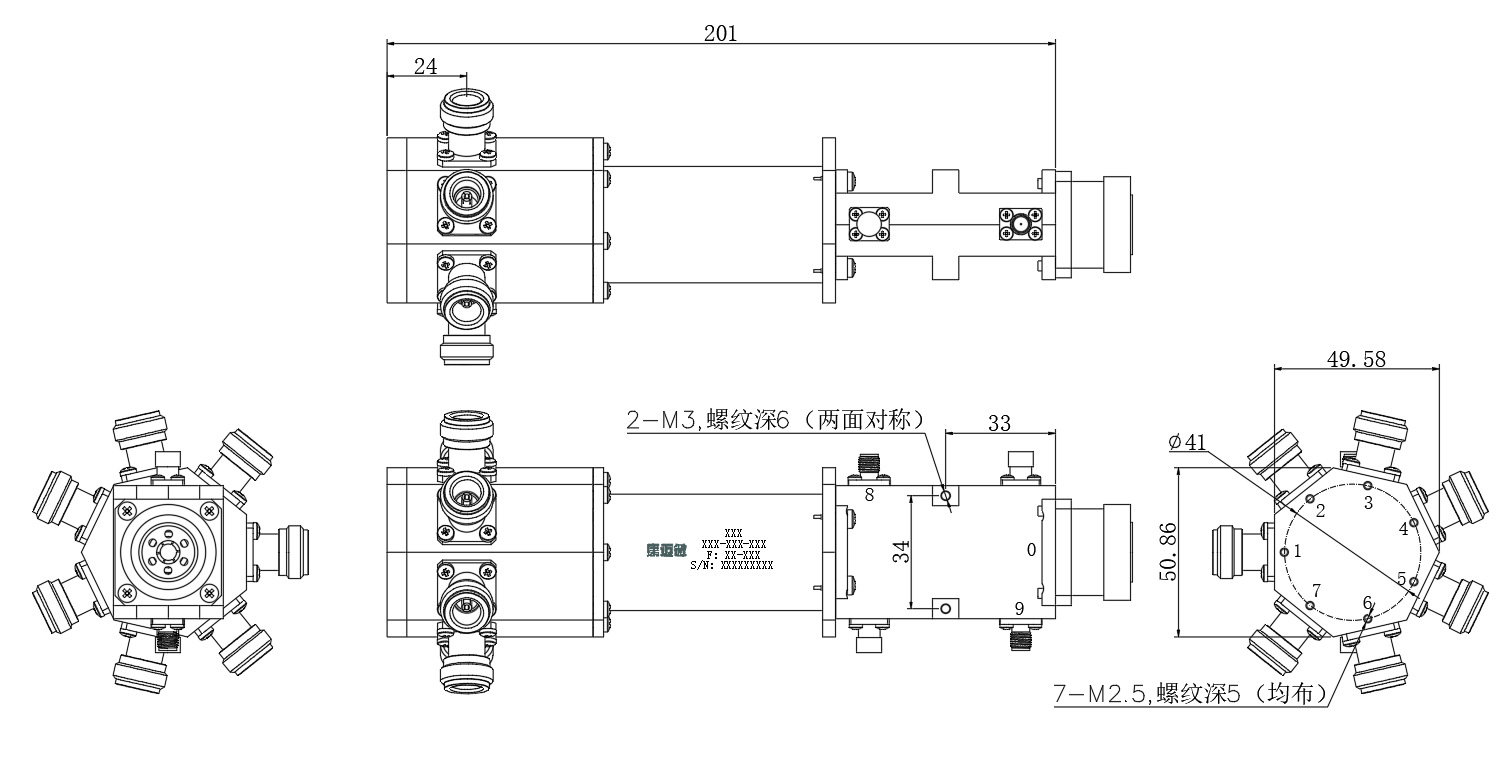

外形结构图（mm）

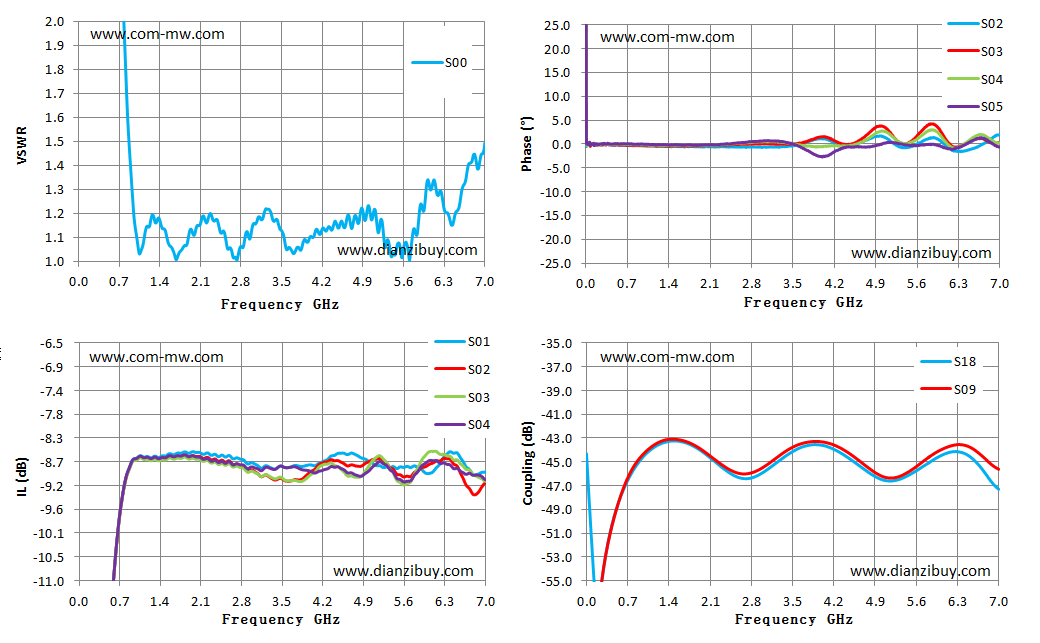

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
