产品
双工器
1518~1525MHz, 1668~1675MHz, ~MHz, ~MHz, ~MHz, MCX
- ZCB2-C1518-1675-2960
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 | ||
| 通带频率RF1 | 1518 | ~ | 1525 | MHz | ||
| 通带频率RF2 | 1668 | ~ | 1675 | MHz | ||
| 通带驻波 | 1.40 | :1 | ||||
| 通带损耗 | 0.8 | dB | ||||
| RF1抑制度 | DC-1470 | MHz≥ | 50 | dBc | ||
| RF1抑制度 | 1470-1498 | MHz≥ | 3 | dBc | ||
| RF1抑制度 | 1545-1559 | MHz≥ | 3 | dBc | ||
| RF1抑制度 | 1559-1660 | MHz≥ | 25 | dBc | ||
| RF1抑制度 | 1660-3330 | MHz≥ | 60 | dBc | ||
| RF1抑制度 | 3330-6000 | MHz≥ | 10 | dBc | ||
| RF2抑制度 | DC-1550 | MHz≥ | 50 | dBc | ||
| RF2抑制度 | 1500-1530 | MHz≥ | 60 | dBc | ||
| RF2抑制度 | 1565-1630 | MHz≥ | 25 | dBc | ||
| RF2抑制度 | 1712-3330 | MHz≥ | 25 | dBc | ||
| RF2抑制度 | 3330-5030 | MHz≥ | 50 | dBc | ||
| RF2抑制度 | 5030-6000 | MHz≥ | 10 | dBc | ||
| 通带隔离 | 1518-1525&1668-1675 | MHz≥ | 65 | dB |
其它参数
| 接口形式 | MCX-K |
| 接口材质 | 外壳铜 镀金 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 15W |
| 外壳材料 | 铝6061 |
| 带内波动 | 0.3dB |
| 工作温度 | -40~+80℃ |

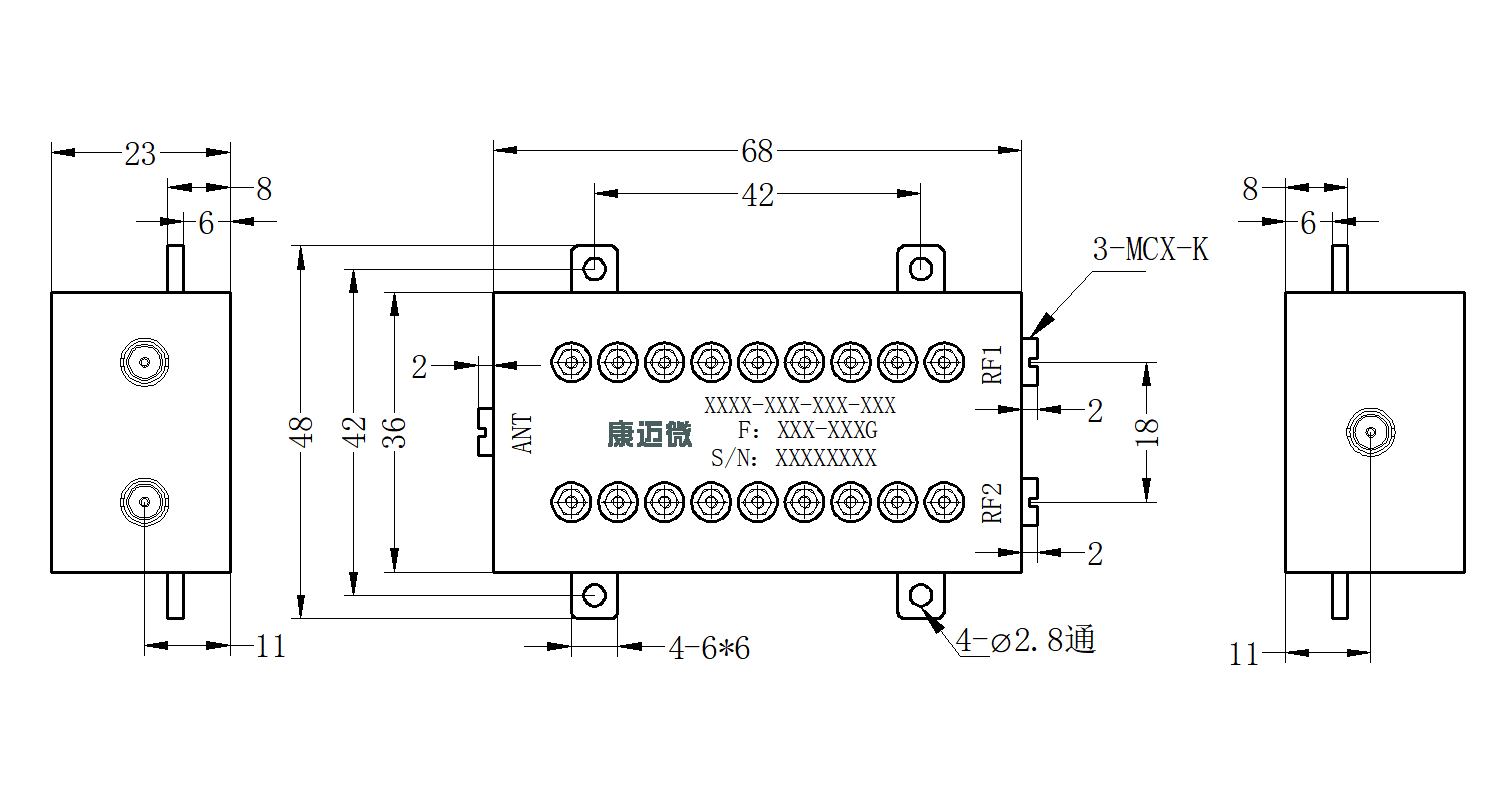

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
