功率放大器
400~8500MHz, 增益30~45dB负斜率, P-1dB功率20dBm, SMA
- DPA8-400-8500-1067
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，增益负斜率。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 400 | ~ | 8500 | MHz |
| 增益 | 30 | ~ | 45 | dB负斜率 |
| 增益平坦度 | 5dB pk-pk | dB | ||
| 驻波比 | 1.6 | 2.2 | ||
| P-1dB功率 | 20 | dBm |
环境要求
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 工作电压 | +12V |
| 工作电流 | 400mA |
| 其它 | 最大输入不损坏功率：10dBm |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 1dB功率 dBm |
| 1 | 1.07 | 1.14 | 31.24 | 23.4 |
| 2 | 1.13 | 1.21 | 33.07 | 24.6 |
| 2 | 1.13 | 1.21 | 33.07 | 24.6 |
| 3 | 1.2 | 1.2 | 35.22 | 25.5 |
| 3 | 1.2 | 1.2 | 35.22 | 25.5 |
| 4 | 1.26 | 1.18 | 37.48 | 26.3 |
| 4 | 1.26 | 1.18 | 37.48 | 26.3 |
| 5 | 1.34 | 1.2 | 39.81 | 25.8 |
| 6 | 1.25 | 1.39 | 41.6 | 25.7 |
| 6 | 1.25 | 1.39 | 41.6 | 25.7 |
| 7 | 1.25 | 1.44 | 44.31 | 25.1 |
| 7 | 1.25 | 1.44 | 44.31 | 25.1 |
| 8 | 1.55 | 1.59 | 46.26 | 24.4 |

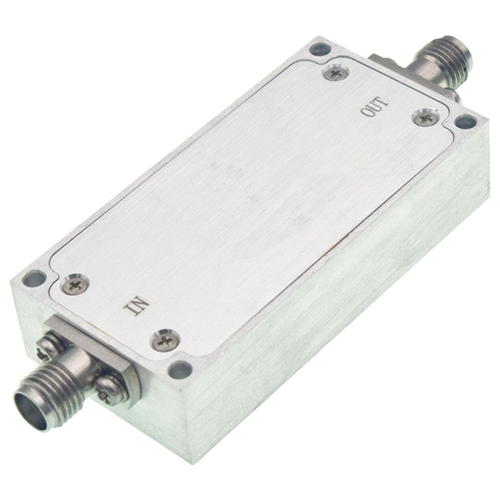

参考实物图

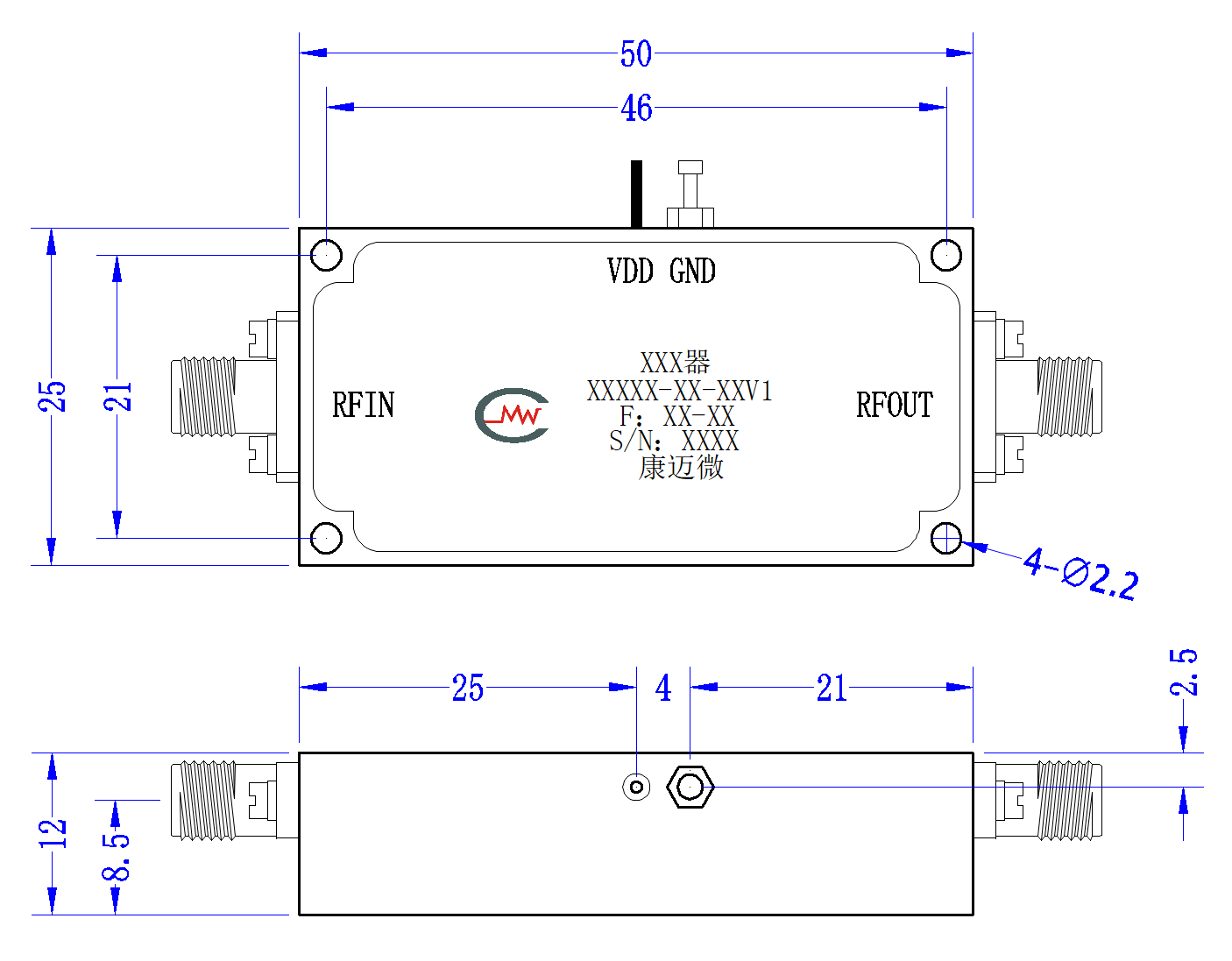

外形结构图

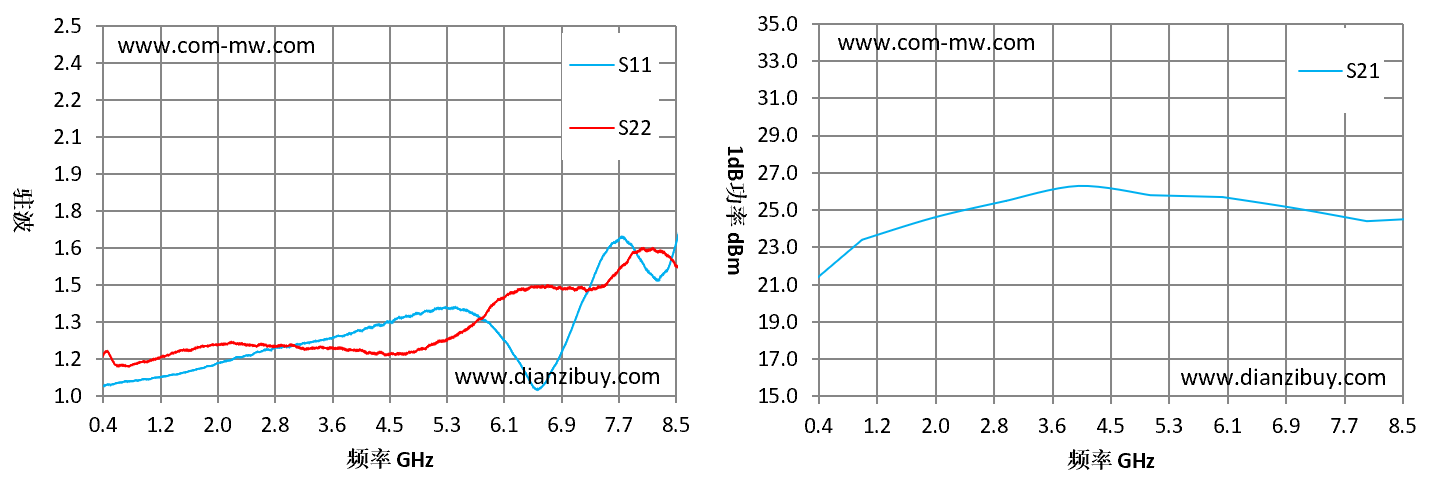

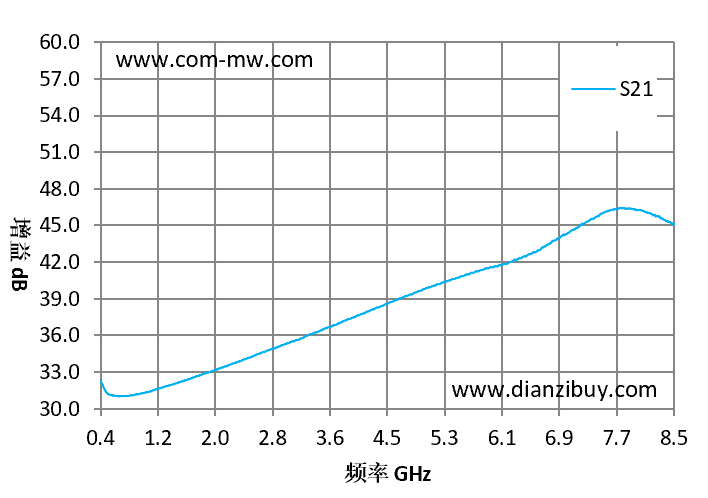

典型测试曲线图
测试方法
测试增益时，仪器设置1001个点，不开平滑功能
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
