波导负载缩略图

波导负载

工作频率 6.57~9.99GHz,100W,, 波导口

  • D25-BWLBJ84B-3762
  • 成都
  • 一年保修
  • (+86)15608095669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
  • 产品不可用于违法用途,违法使用造成的损失由客户承担。

产品详情

主要参数

参数最小典型最大单位
工作频率6.57~9.99GHz
驻波比1.2

其它参数

功率容量100W设计保证
峰值功率7kW设计保证,占空比百分之一
接口形式波导口
波导口型号BJ84 or WR112
波导法兰型号FBP84
表面本导
产品外壳材料铝6061
工作温度-40~+70℃设计保证

注意事项

安装负载时要考虑足够的散热空间,避免安装在发热量大的设备旁边,否则功率容量会降低。

功率降额曲线

参考实物图

外形结构图(mm)

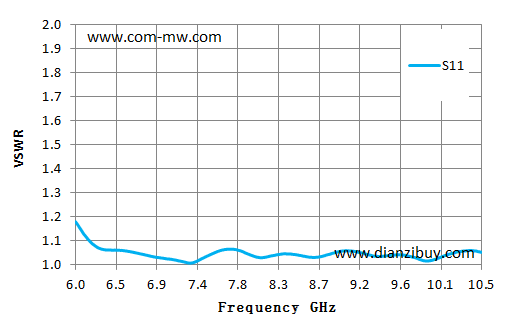

典型测试曲线图
