环行器
工作频率810~870MHz, 通过功率50W, SMA
- DH9-810-870-1302
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 810 | ~ | 870 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 21 | dB | ||
| 驻波比 | 1.25 |
其它参数
| 通过功率 | 50W设计保证 |
| 传输方向 | 顺时针 |
| 接口形式 | SMA |
| 工作温度 | -30~+70℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S21 损耗 dB | S12 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 790 | 1.3 | -0.34 | -18.64 | 1.32 |
| 801 | 1.23 | -0.3 | -19.79 | 1.27 |
| 813 | 1.16 | -0.27 | -20.95 | 1.23 |
| 824 | 1.11 | -0.26 | -21.84 | 1.2 |
| 836 | 1.07 | -0.27 | -22.59 | 1.17 |
| 847 | 1.04 | -0.27 | -23.08 | 1.16 |
| 859 | 1.05 | -0.29 | -23.49 | 1.14 |
| 870 | 1.07 | -0.3 | -23.86 | 1.12 |
| 881 | 1.09 | -0.32 | -24.36 | 1.1 |
| 893 | 1.11 | -0.34 | -25.26 | 1.07 |
| 904 | 1.13 | -0.37 | -26.64 | 1.03 |
| 916 | 1.15 | -0.41 | -29.37 | 1.05 |
| 927 | 1.17 | -0.47 | -35.54 | 1.12 |
| 939 | 1.2 | -0.56 | -42.53 | 1.22 |
| 950 | 1.24 | -0.69 | -34.7 | 1.33 |

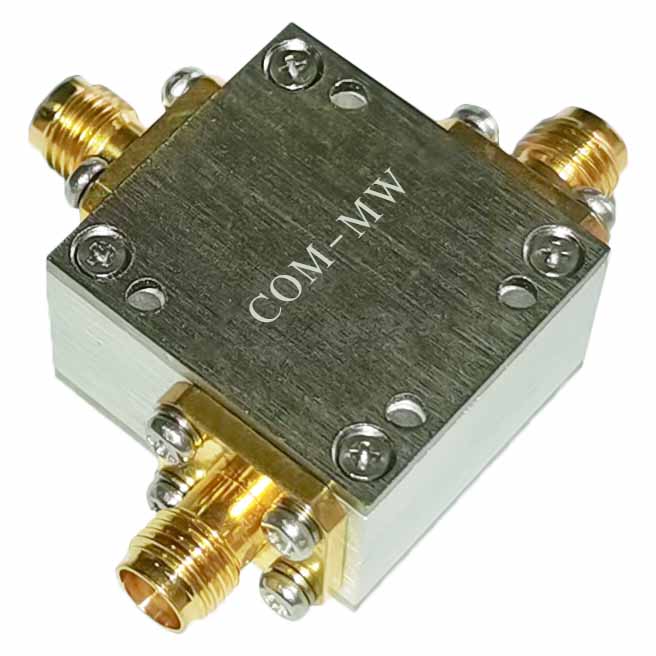

参考实物图

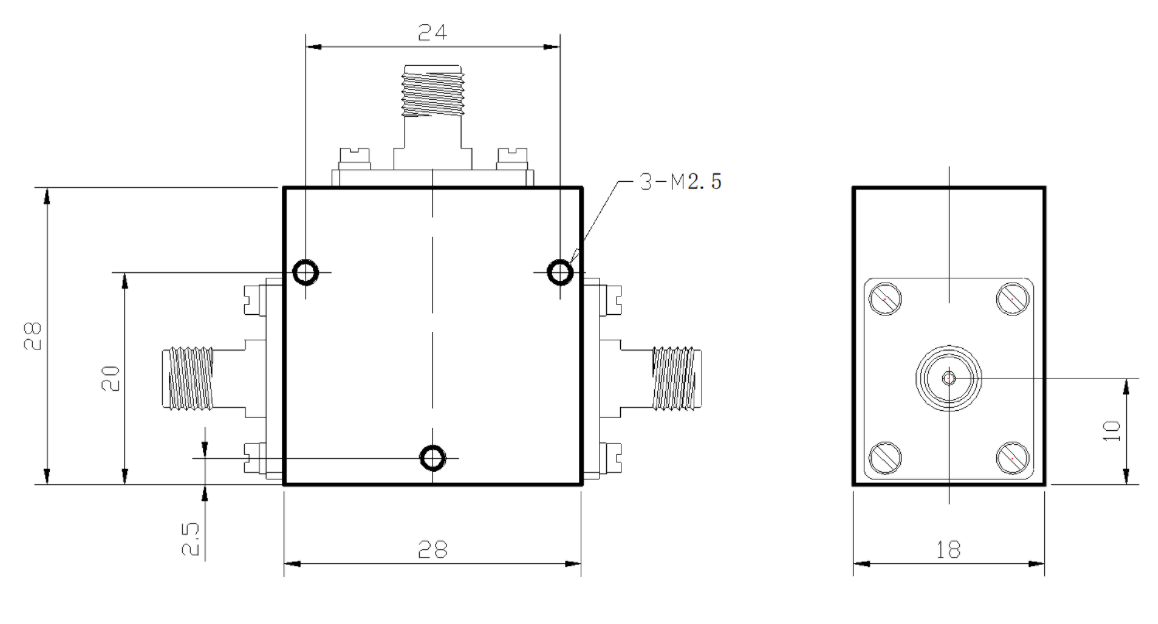

外形结构图（mm）

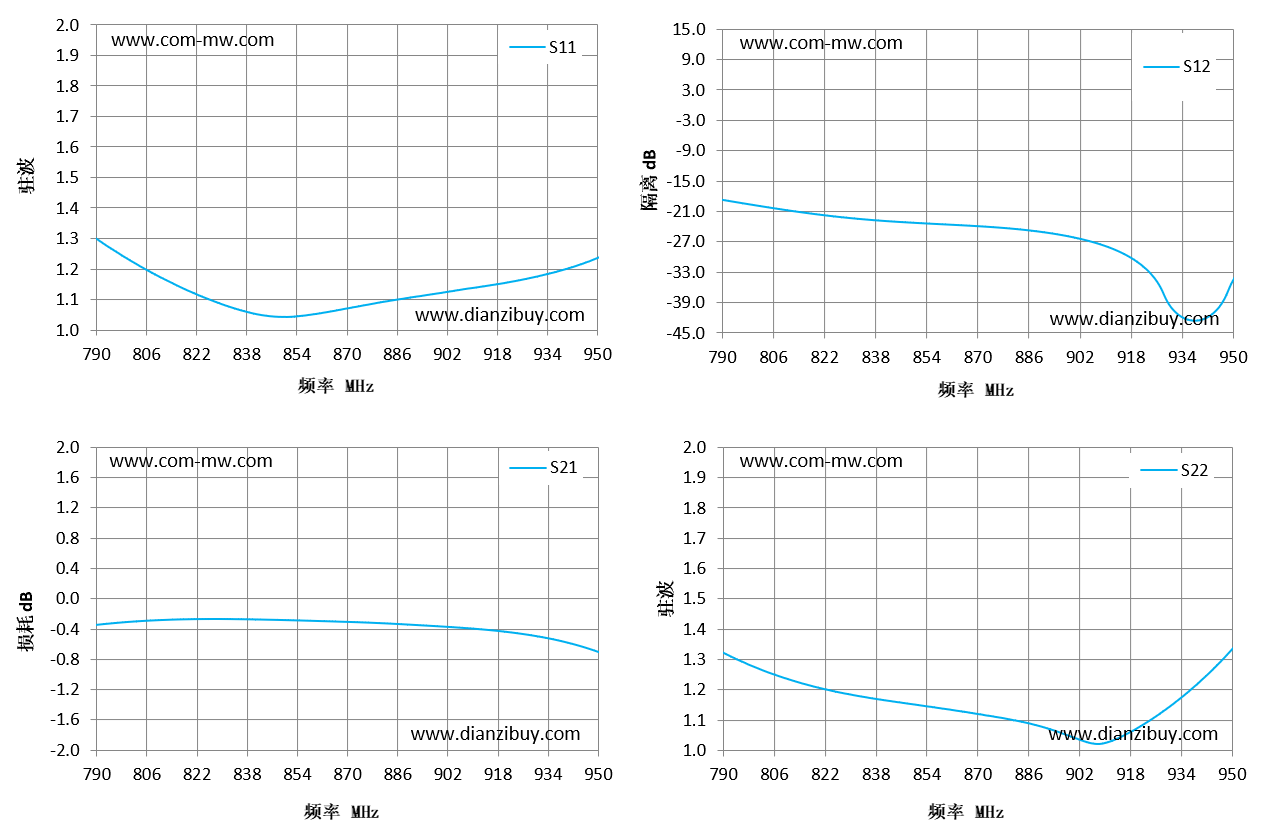

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
