产品
波导转接器
工作频率3.22~4.9GHz, 功率容量50W, 矩形波导, SMA
- D25-AWC40SK-035
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 3.22 | ~ | 4.9 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 驻波比 | 1.2 |
其它参数
| 功率容量 | 50W设计保证 |
| 波导管类别 | 矩形波导 |
| 接口形式一 | FDP40 |
| 接口形式二 | SMA-K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB |
|---|---|---|
| 3.22 | 1.14 | -0.07 |
| 3.34 | 1.09 | -0.02 |
| 3.46 | 1.06 | -0.03 |
| 3.58 | 1.06 | -0.04 |
| 3.7 | 1.07 | -0.03 |
| 3.82 | 1.06 | -0.02 |
| 3.94 | 1.03 | -0.02 |
| 4.06 | 1.04 | -0.02 |
| 4.18 | 1.04 | -0.02 |
| 4.3 | 1.03 | -0.02 |
| 4.42 | 1.02 | -0.01 |
| 4.54 | 1.01 | -0.02 |
| 4.66 | 1.02 | -0.02 |
| 4.78 | 1.07 | -0.02 |
| 4.9 | 1.13 | -0.04 |
参考实物图
外形结构图（mm）

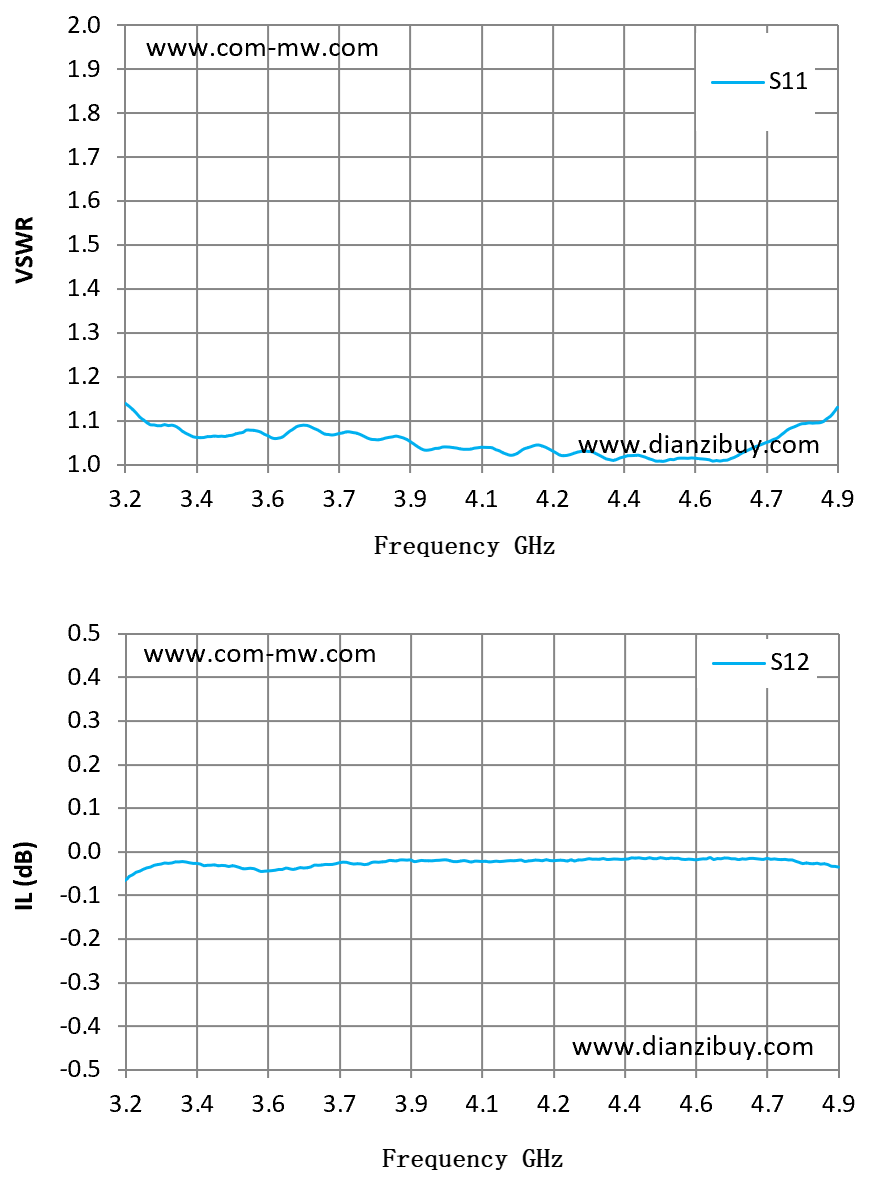

典型测试曲线图
