产品
隔离器
工作频率210~240MHz, 通过功率200W, N
- DG9-210-240-3145
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 210 | ~ | 240 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 16 | dB | ||
| 驻波比 | 1.35 |
其它参数
| 通过功率 | 200W设计保证 |
| 耐反射功率 | 100W设计保证 |
| 传输方向 | 顺时针 |
| 接口形式 | N -F |
| 阻抗 | 50Ω |
| 工作温度 | -10~+60℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 190 | 1.63 | -0.78 | -14.91 | 1.72 |
| 195 | 1.36 | -0.51 | -18.14 | 1.44 |
| 200 | 1.17 | -0.37 | -23.01 | 1.25 |
| 205 | 1.04 | -0.31 | -30.06 | 1.11 |
| 210 | 1.07 | -0.31 | -27.82 | 1.04 |
| 215 | 1.15 | -0.35 | -23.18 | 1.09 |
| 220 | 1.22 | -0.4 | -20.73 | 1.16 |
| 225 | 1.26 | -0.45 | -19.56 | 1.21 |
| 230 | 1.29 | -0.49 | -19.32 | 1.23 |
| 235 | 1.28 | -0.5 | -19.98 | 1.23 |
| 240 | 1.24 | -0.5 | -21.81 | 1.2 |
| 245 | 1.18 | -0.48 | -25.3 | 1.13 |
| 250 | 1.12 | -0.49 | -26.15 | 1.07 |
| 255 | 1.16 | -0.55 | -19.94 | 1.15 |
| 260 | 1.34 | -0.74 | -15.04 | 1.34 |
参考实物图

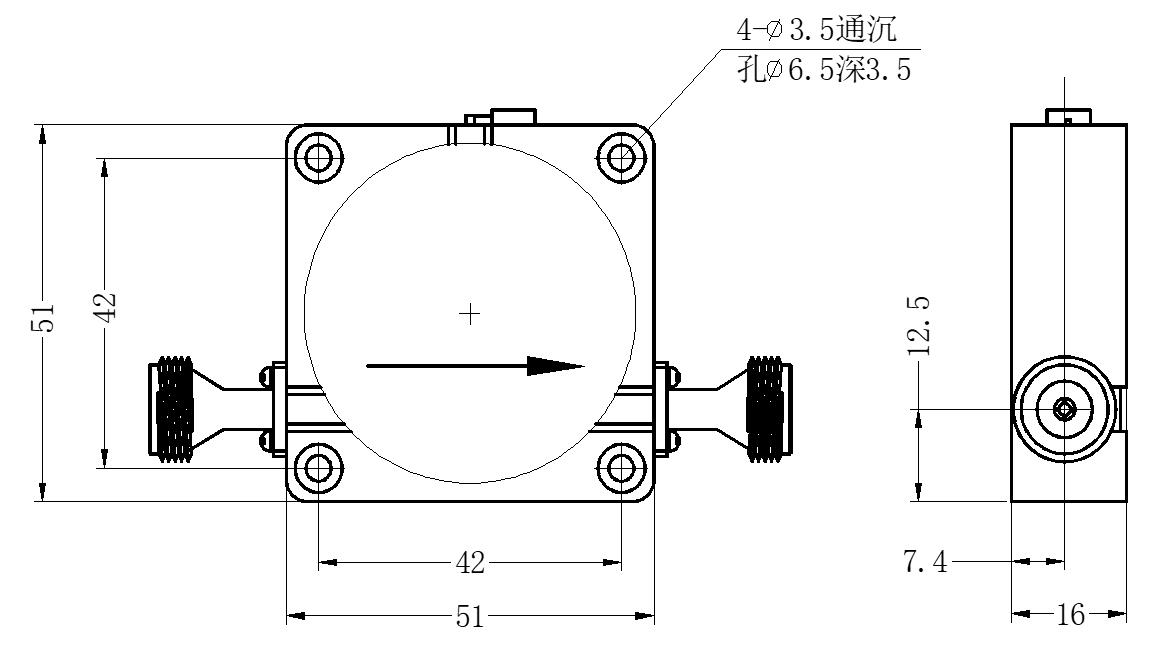

外形结构图（mm）

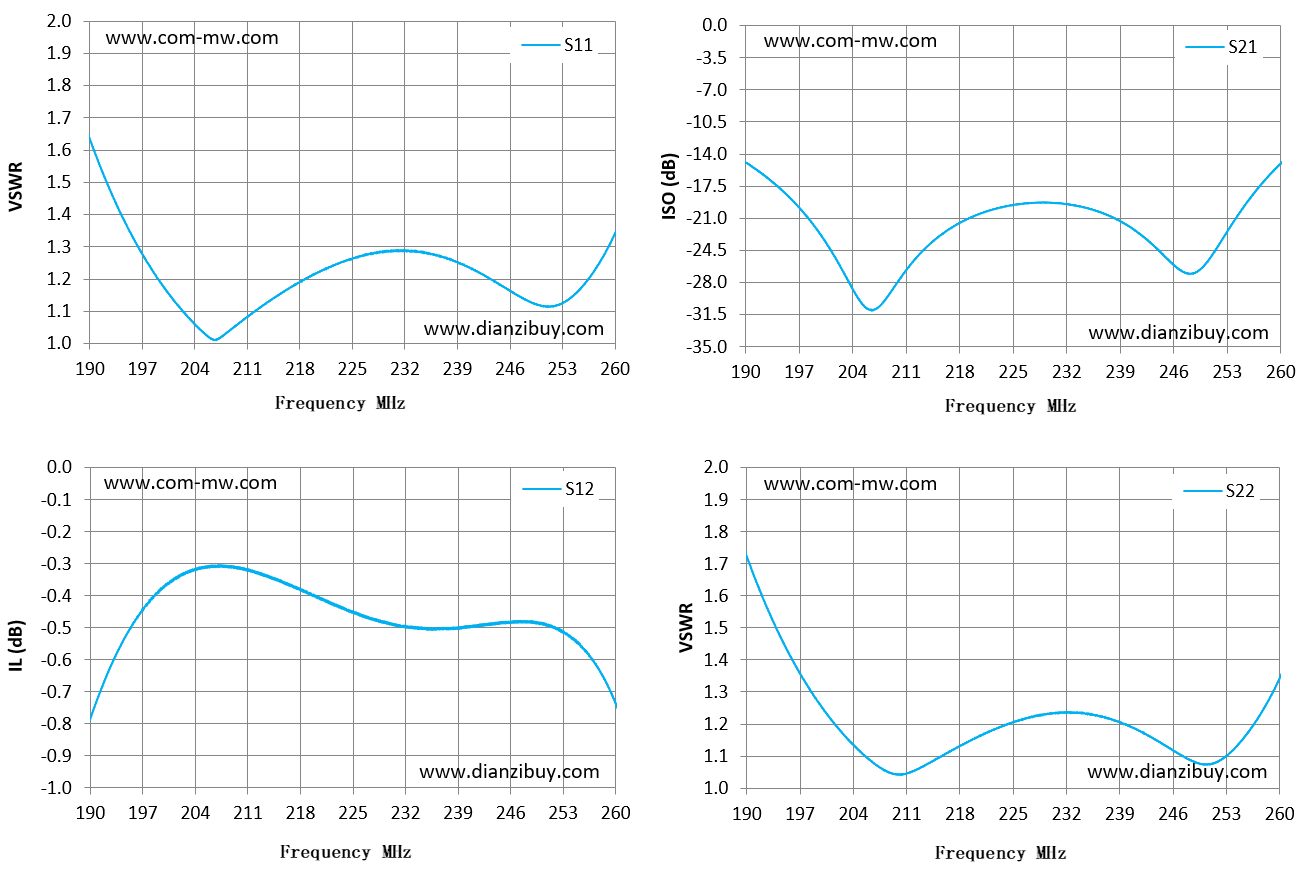

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
