带通滤波器
通带频率1200~1400MHz, DC-1040MHz≥20dB, 1640-3100MHz≥20dB, 表面贴装
- CCBP-1300A
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1200 | ~ | 1400 | MHz |
| 通带损耗 | / | / | 1.1 | 2.0 | dB | |
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-1040 | MHz≥ | 20 | dB | ||
| 带外抑制 | 1640-3100 | MHz≥ | 20 | dB | ||
| 通带驻波 | / | / | 1.3 | 1.7 | ||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃ |
| 存储温度 | -55~+85℃设计保证 |
端口定义
| 输入/输出端 | 端口1/端口10 |
| 接地端口 | 端口2，3，4，5，7，8，9，11,12,13,14,15,16 |
功能示意图

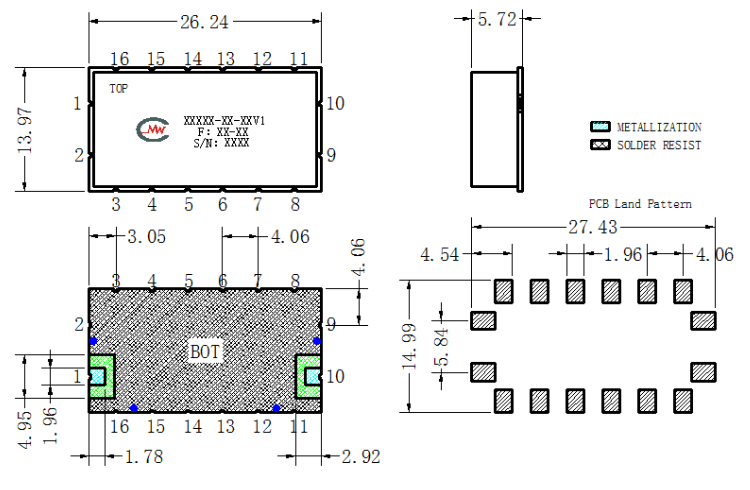

外形结构图（mm）

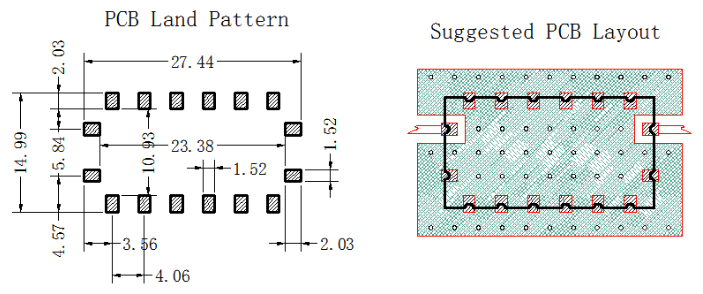

建议PCB布局图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
