低噪声放大器
1~1000MHz,增益 25dB,噪声系数 2.5dB,P-1dB功率 25dBm,SMA
- DLNA8-1-1000-3839
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 1000 | MHz |
| 增益 | 25 | dB | ||
| 增益平坦度 | ±1 | ±1.5 | dB | |
| 噪声系数 | 2.5 | dB | ||
| 驻波比 | 2.2 | |||
| P-1dB功率 | 25 | dBm | ||
| OIP3 | 36 | dBm |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +12V |
| 工作电流 | 350mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency | S11 | S22 | GAIN | P-1 | PSAT | Noise |
| MHz | VSWR | VSWR | dB | dBm | dBm | dB |
| 1 | 1.22 | 1.92 | 30.96 | 23.7 | 24.2 | \ |
| 5 | 1.27 | 1.36 | 31.89 | 24.63 | 25.2 | \ |
| 10 | 1.3 | 1.35 | 31.79 | 25 | 25.5 | 1.86 |
| 50 | 1.6 | 1.53 | 31.48 | 26.09 | 26.23 | 1.41 |
| 100 | 1.67 | 1.55 | 31.48 | 26.19 | 26.42 | 1.26 |
| 200 | 1.75 | 1.57 | 31.44 | 26.38 | 26.56 | 1.3 |
| 300 | 1.82 | 1.56 | 31.32 | 26.4 | 26.7 | 1.41 |
| 400 | 1.87 | 1.56 | 31.35 | 26.39 | 26.72 | 1.53 |
| 500 | 1.9 | 1.52 | 31.31 | 26.46 | 26.66 | 1.73 |
| 600 | 1.94 | 1.5 | 31.41 | 26.48 | 26.78 | 1.8 |
| 700 | 1.94 | 1.46 | 31.38 | 26.26 | 26.68 | 1.78 |
| 800 | 1.93 | 1.41 | 31.41 | 26.09 | 26.7 | 1.7 |
| 900 | 1.96 | 1.38 | 31.43 | 25.8 | 26.8 | 1.64 |
| 1000 | 1.97 | 1.33 | 31.2 | 25.75 | 26.52 | 1.57 |
| 1100 | 2.05 | 1.38 | 31.01 | 26.23 | 26.77 | 1.64 |
参考实物图
外形结构图（mm）

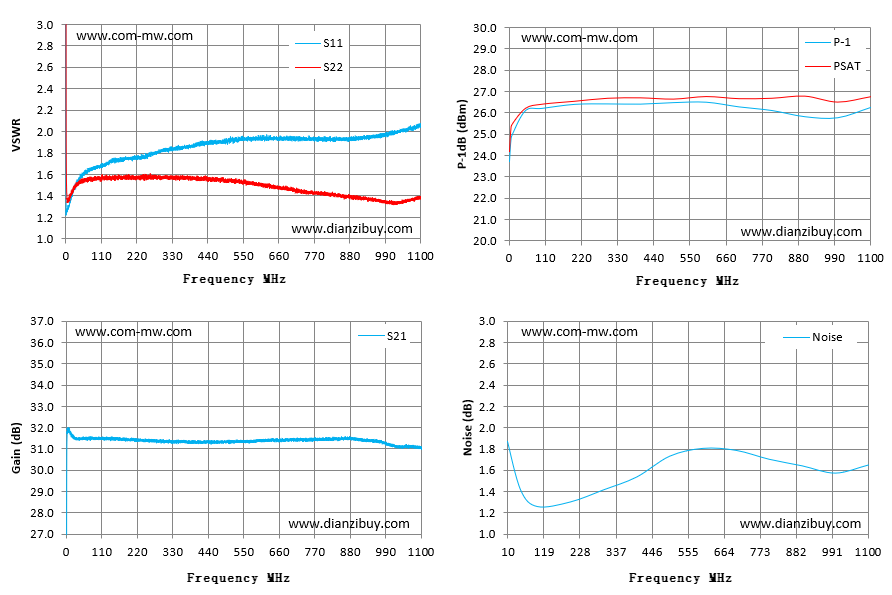

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
