低噪声放大器
7.25~7.75GHz, 增益60dB, 噪声系数0.9dB
- DLNA8-7.25-7.75G-2035
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高增益，低噪声
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 7.25 | ~ | 7.75 | GHz |
| 增益 | 60 | dB | ||
| 增益平坦度 | ±2 | dB | ||
| 噪声系数 | 0.9 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 10 | dBm |
其它参数
| 接口形式 | 波导口输入，SMA-k输出 |
| 接口材质 | 不锈钢 |
| 波导口型号 | BJ84 |
| 表面 | 白色 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 供电接口SMA-K |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | 增益 dB | 1dB功率 dBm | 噪声 dB |
| 7250 | 1.18 | 1.65 | 64.05 | 12.48 | 0.88 |
| 7286 | 1.19 | 1.64 | 63.83 | 12.41 | 0.82 |
| 7321 | 1.2 | 1.69 | 63.85 | 12.37 | 0.85 |
| 7357 | 1.21 | 1.63 | 63.8 | 12.34 | 0.79 |
| 7393 | 1.23 | 1.63 | 63.5 | 12.33 | 0.88 |
| 7429 | 1.24 | 1.62 | 63.8 | 12.32 | 0.84 |
| 7464 | 1.25 | 1.57 | 63.49 | 12.35 | 0.85 |
| 7500 | 1.26 | 1.57 | 63.79 | 12.37 | 0.87 |
| 7536 | 1.26 | 1.56 | 63.61 | 12.35 | 0.88 |
| 7571 | 1.26 | 1.55 | 63.45 | 12.32 | 0.86 |
| 7607 | 1.25 | 1.52 | 63.68 | 12.3 | 0.85 |
| 7643 | 1.25 | 1.51 | 63.6 | 12.26 | 0.81 |
| 7679 | 1.24 | 1.48 | 63.33 | 12.49 | 0.82 |
| 7714 | 1.23 | 1.48 | 63.4 | 12.48 | 0.74 |
| 7750 | 1.23 | 1.45 | 63.36 | 12.69 | 0.7 |

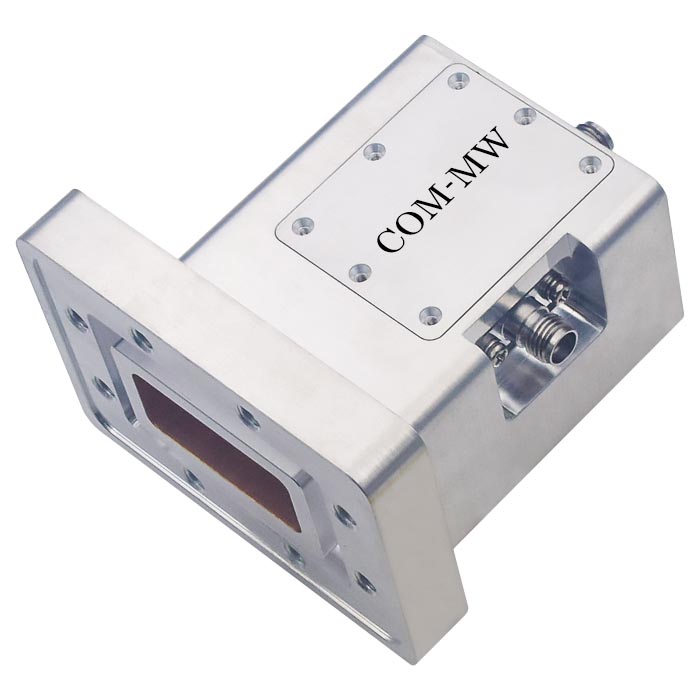

参考实物图

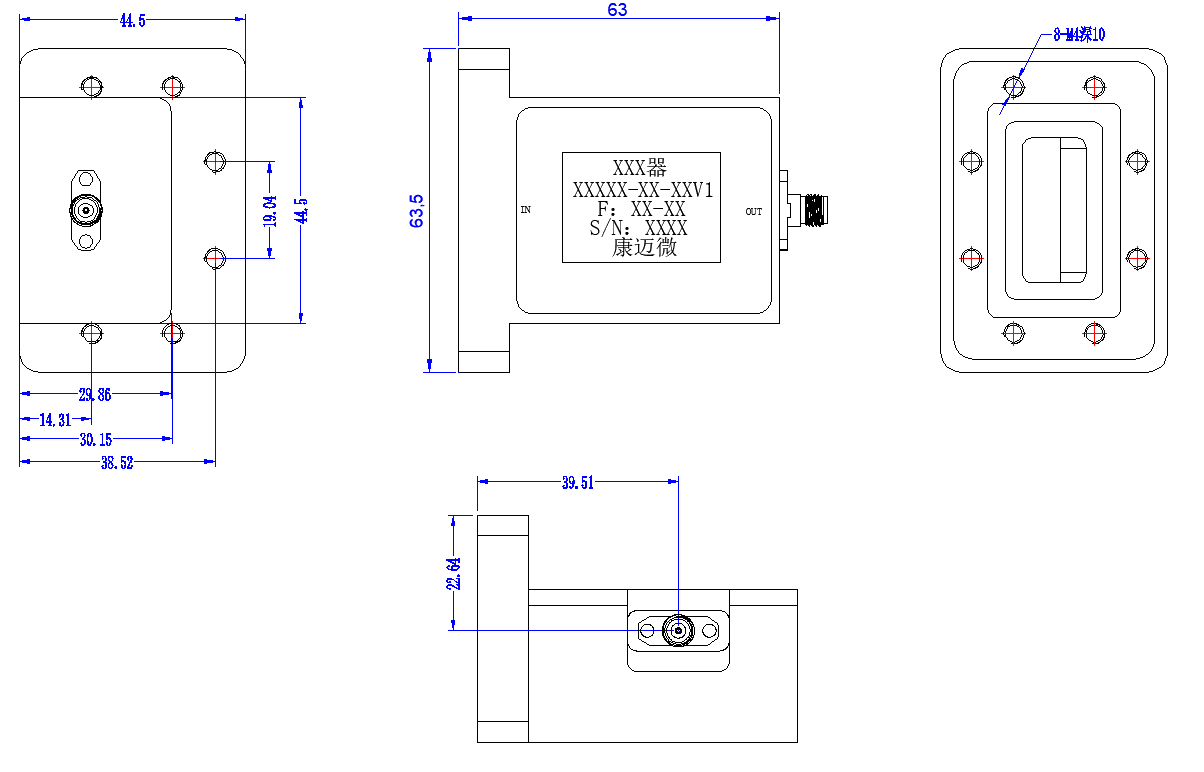

外形结构图（mm）

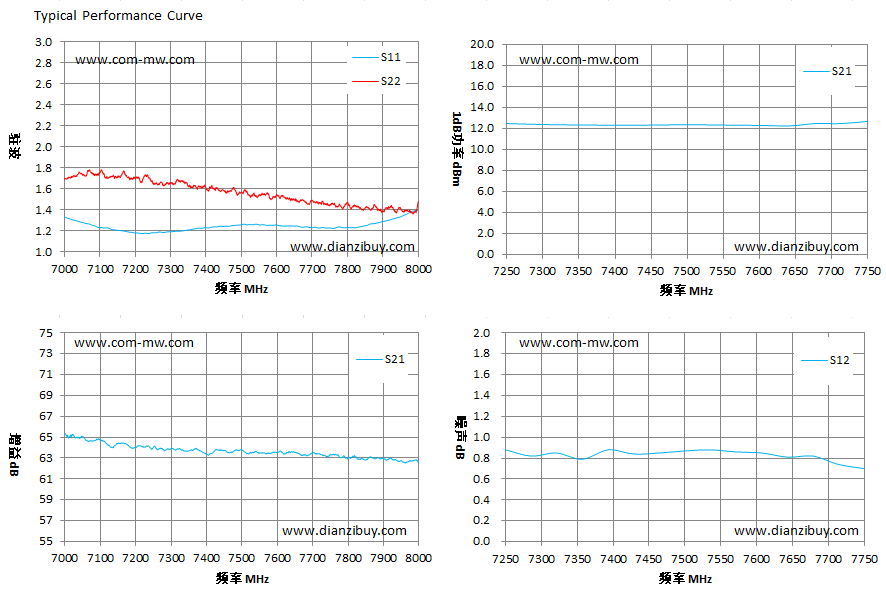

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
