产品
检波器
工作频率1~12GHz, 动态范围-24~+5dBm, SMA
- DD12-600-15000-173
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
小型化
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 12 | GHz |
| 动态范围 | -24 | ~ | +5 | dBm |
其它参数
| 接口形式 | SMA-K |
| 表面 | 镀镍 |
| 工作电压 | +3.3V |
| 工作温度 | -40~+85℃设计保证 |
| 上升沿 | 30ns |
| 下降沿 | 30ns |
| 斜率 | 50mv/dB |
典型测试数据
| 功率（dBm） 频率（GHz） | -24 | -16 | -12 | -8 | -4 | 2 | 5 | 斜率（mv/dB） |
|---|---|---|---|---|---|---|---|---|
| 1 | 2.06 | 2.58 | 2.58 | 2.97 | 2.74 | 3.35 | 2.97 | 45.51 |
| 2 | 2.11 | 2.57 | 2.57 | 2.95 | 2.72 | 3.28 | 2.95 | 41.03 |
| 4 | 1.97 | 2.43 | 2.43 | 2.89 | 2.67 | 3.32 | 2.89 | 47.93 |
| 6 | 1.98 | 2.47 | 2.47 | 2.94 | 2.68 | 3.33 | 2.94 | 47.58 |
| 8 | 1.98 | 2.42 | 2.42 | 2.87 | 2.63 | 3.31 | 2.87 | 47.58 |
| 10 | 1.67 | 2.15 | 2.15 | 2.63 | 2.39 | 3.16 | 2.63 | 55.51 |
| 12 | 1.67 | 2.15 | 2.15 | 2.59 | 2.39 | 3.2 | 2.59 | 55.51 |

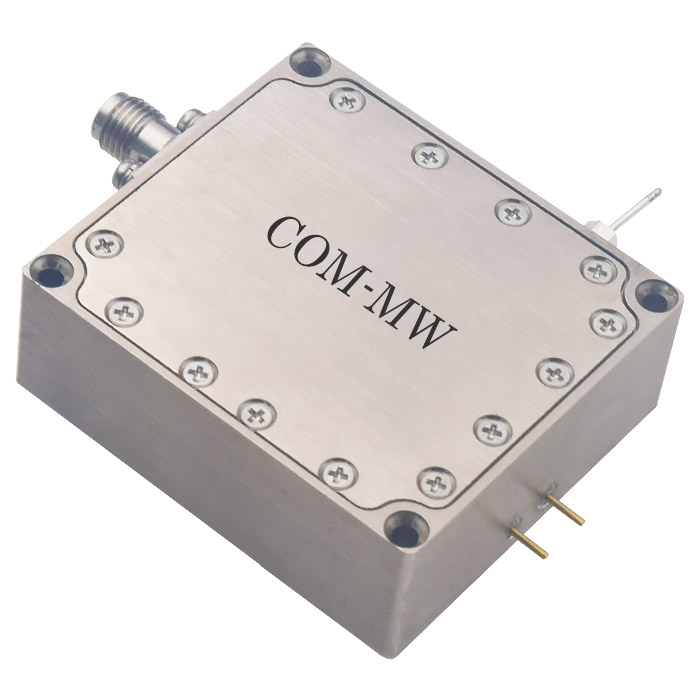

参考实物图

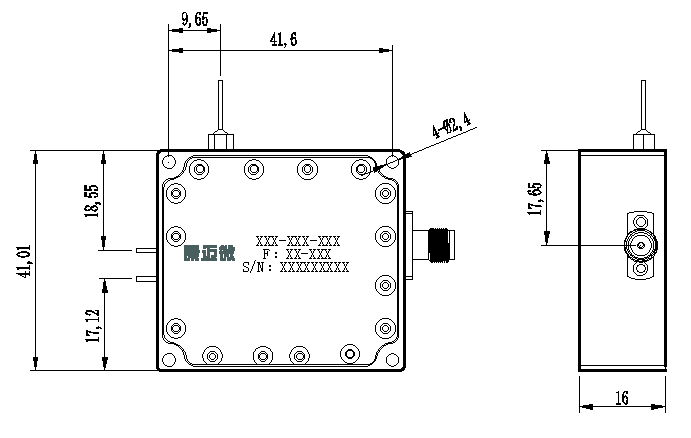

外形结构图（mm)
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
