滤波器
通带频率 50~90MHz,DC-21MHz≥35dBc,12020dB,微带圆针
- ZBF15-L70-40-1822
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 50 | ~ | 90 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 0.35 | dB | ||
| 带外抑制 | DC-21 | MHz≥ | 35 | dBc | ||
| 带外抑制 | 120 | MHz≥ | 20 | dBc | ||
| 带外抑制 | 140-200 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 200-500 | MHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 时延波动 | ≤1.2ns（保证波动＜0.35的情况下）（内控时延波动≤1ns） |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 20 | 63.96 | 68.86 | -39.14 | -39.14 | 22.94 |
| 27 | 19.00 | 19.66 | -17.02 | -17.02 | 52.30 |
| 34 | 1.29 | 1.32 | -1.09 | -1.09 | 66.53 |
| 41 | 1.42 | 1.43 | -0.85 | -0.85 | 33.74 |
| 49 | 1.36 | 1.35 | -0.78 | -0.78 | 28.44 |
| 56 | 1.40 | 1.38 | -0.85 | -0.85 | 27.01 |
| 63 | 1.21 | 1.23 | -0.84 | -0.84 | 27.58 |
| 70 | 1.12 | 1.16 | -0.87 | -0.87 | 27.84 |
| 77 | 1.07 | 1.08 | -0.90 | -0.90 | 27.41 |
| 84 | 1.14 | 1.18 | -0.97 | -0.97 | 26.93 |
| 91 | 1.12 | 1.22 | -1.06 | -1.06 | 27.77 |
| 99 | 2.01 | 1.89 | -1.86 | -1.86 | 31.20 |
| 106 | 2.57 | 2.61 | -3.05 | -3.05 | 37.91 |
| 113 | 5.14 | 7.89 | -10.43 | -10.43 | 53.55 |
| 120 | 20.13 | 19.41 | -27.08 | -27.08 | 22.70 |

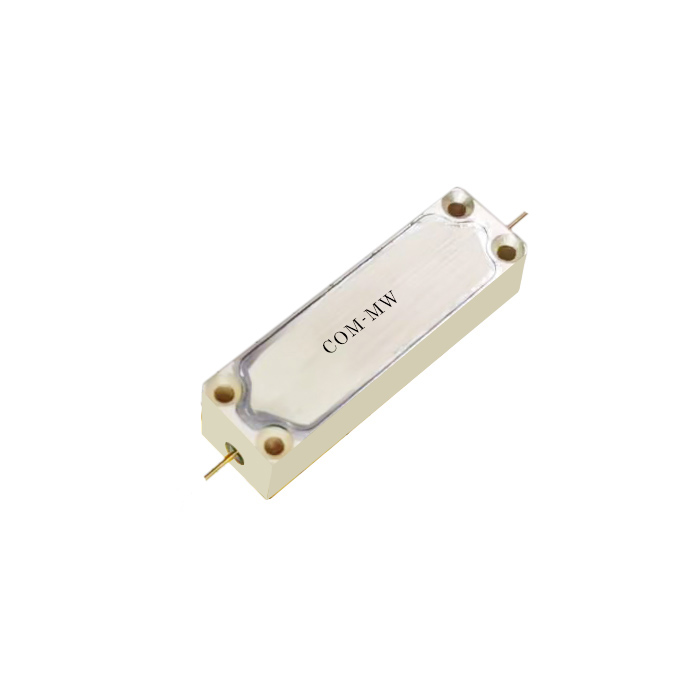

参考实物图

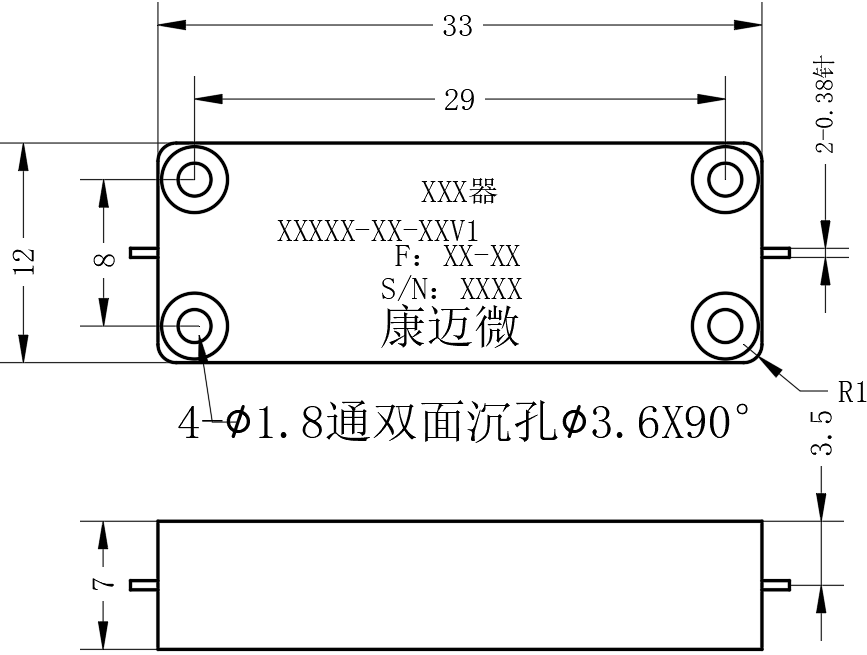

外形结构图（mm）

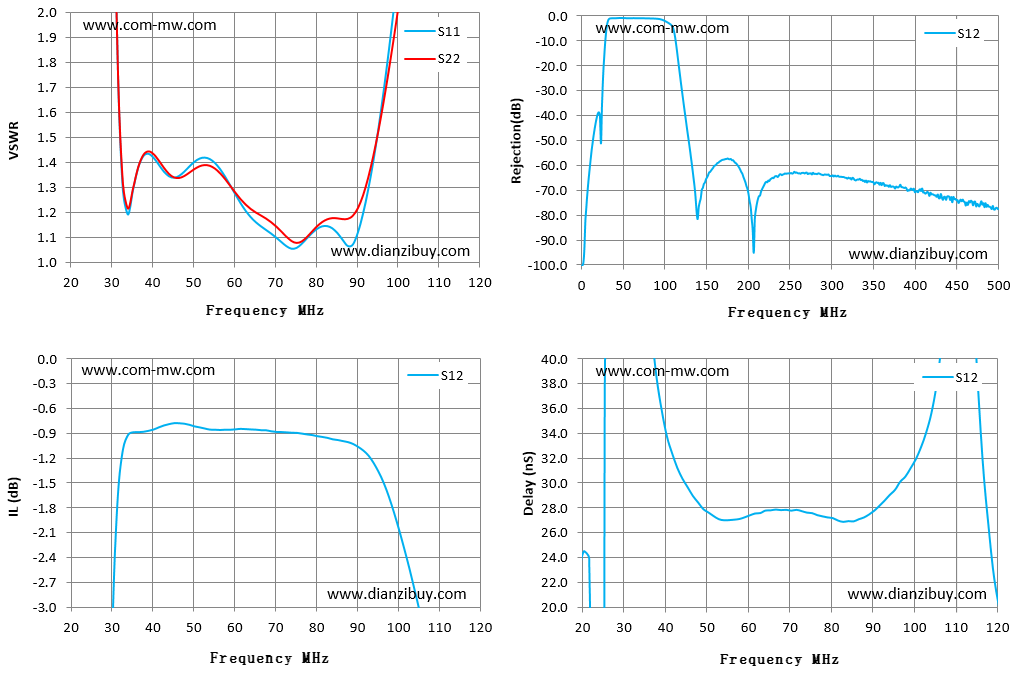

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
