产品
负载
工作频率 0~40GHz,10W,50Ω,2.92-F or K
- DR8-10-0-40G-9370
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0 | ~ | 40 | GHz |
| 驻波比 | 1.25 |
其它参数
| 功率容量 | 10W设计保证 |
| 峰值功率 | 200W设计保证，占空比1%，脉冲宽度5us |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-F or K |
| 接口材质 | 不锈钢303钝化 |
| 表面 | 黑色阳极化 |
| 产品外壳材料 | 硬铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 重量 | 48g |
| ROHS | 满足 |
| 其它 | 满功率使用时需额外增加风冷 |
注意事项
安装负载时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低。

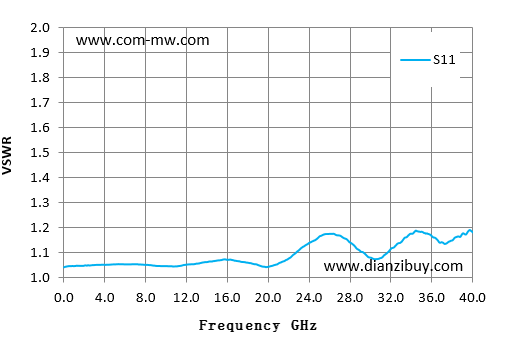

典型测试曲线图
功率降额曲线

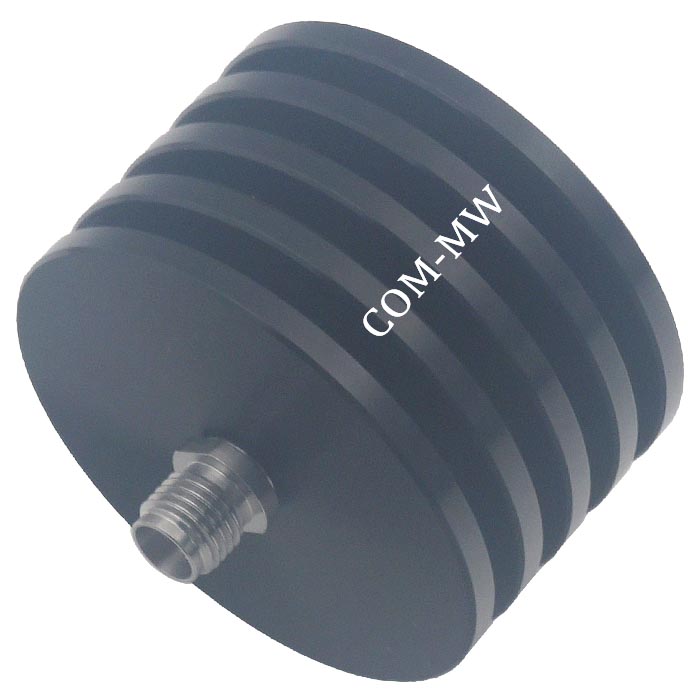

参考实物图

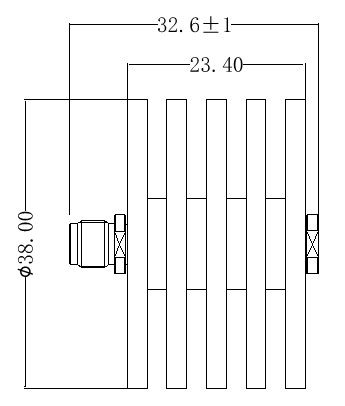

外形结构图（mm）
典型测试数据
| 序号 | Frequency GHz | S11 驻波 |
| 1 | 0.01 | 1.04 |
| 2 | 2.87 | 1.05 |
| 3 | 5.72 | 1.05 |
| 4 | 8.58 | 1.05 |
| 5 | 11.44 | 1.05 |
| 6 | 14.29 | 1.06 |
| 7 | 17.15 | 1.07 |
| 8 | 20.01 | 1.04 |
| 9 | 22.86 | 1.10 |
| 10 | 25.72 | 1.17 |
| 11 | 28.57 | 1.12 |
| 12 | 31.43 | 1.09 |
| 13 | 34.29 | 1.18 |
| 14 | 37.14 | 1.14 |
| 15 | 40.00 | 1.18 |
