产品
耦合器
1000~6000MHz, 耦合度50dB, N , 500W
- ZDC8-50MC1-6G-2783
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1000 | ~ | 6000 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 耦合度 | 48.5 | 50 | 51.5 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |
其它参数
| 接口形式 | N -K |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 500W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 输入端口 | IN | OUT |
| 输出端口 | OUT | IN |
| 耦合端口 | 正向：-50dB | 反向：-50dB |
典型测试数据
| 频率 GHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
|---|---|---|---|---|---|
| 0.5 | 1.02 | 1.02 | -0.05 | -54.37 | -18.78 |
| 0.96 | 1.04 | 1.04 | -0.07 | -50.38 | -21.54 |
| 1.43 | 1.09 | 1.09 | -0.11 | -49.36 | -23.93 |
| 1.89 | 1.05 | 1.06 | -0.14 | -49.51 | -19.82 |
| 2.36 | 1.06 | 1.06 | -0.13 | -49.4 | -16.15 |
| 2.82 | 1.11 | 1.11 | -0.16 | -49.03 | -16.88 |
| 3.29 | 1.02 | 1.04 | -0.15 | -48.83 | -17.82 |
| 3.75 | 1.06 | 1.06 | -0.18 | -48.89 | -18.21 |
| 4.21 | 1.03 | 1.02 | -0.19 | -48.82 | -21.51 |
| 4.68 | 1.03 | 1.04 | -0.22 | -48.98 | -17.61 |
| 5.14 | 1.04 | 1.02 | -0.21 | -49.32 | -28.43 |
| 5.61 | 1.08 | 1.07 | -0.18 | -49.28 | -26.28 |
| 6.07 | 1.12 | 1.11 | -0.17 | -48.95 | -20.37 |
| 6.54 | 1.18 | 1.15 | -0.21 | -48.9 | -16.55 |
| 7 | 1.11 | 1.03 | -0.18 | -51.44 | -14.32 |

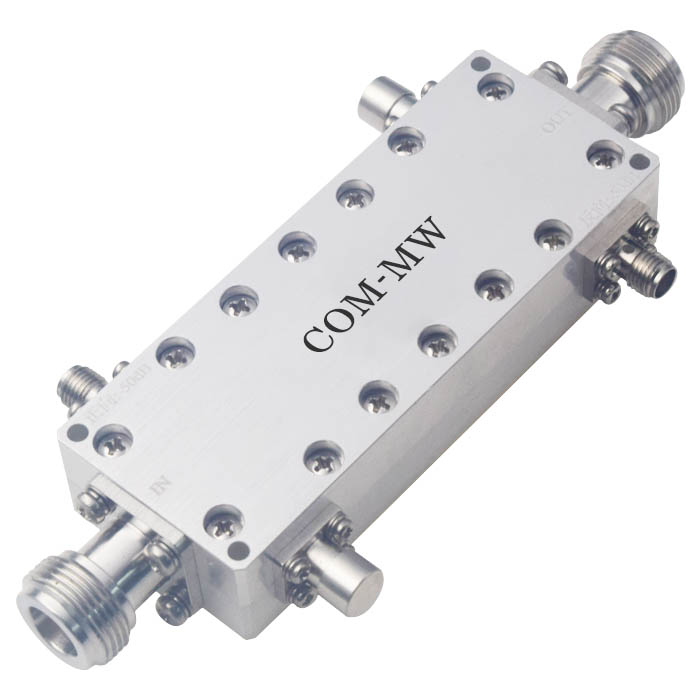

参考实物图

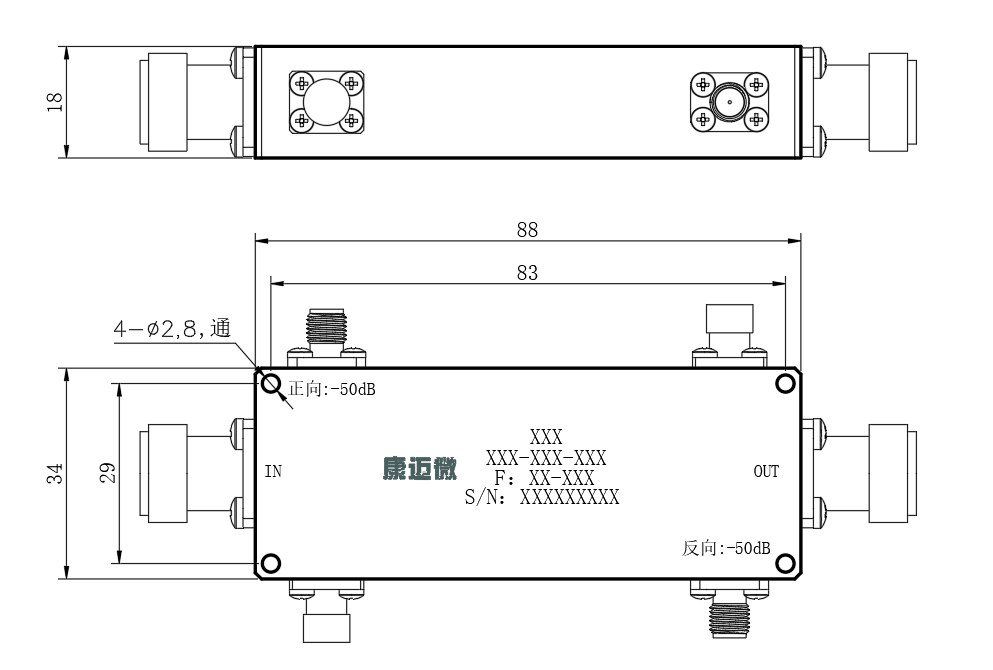

外形结构图（mm）

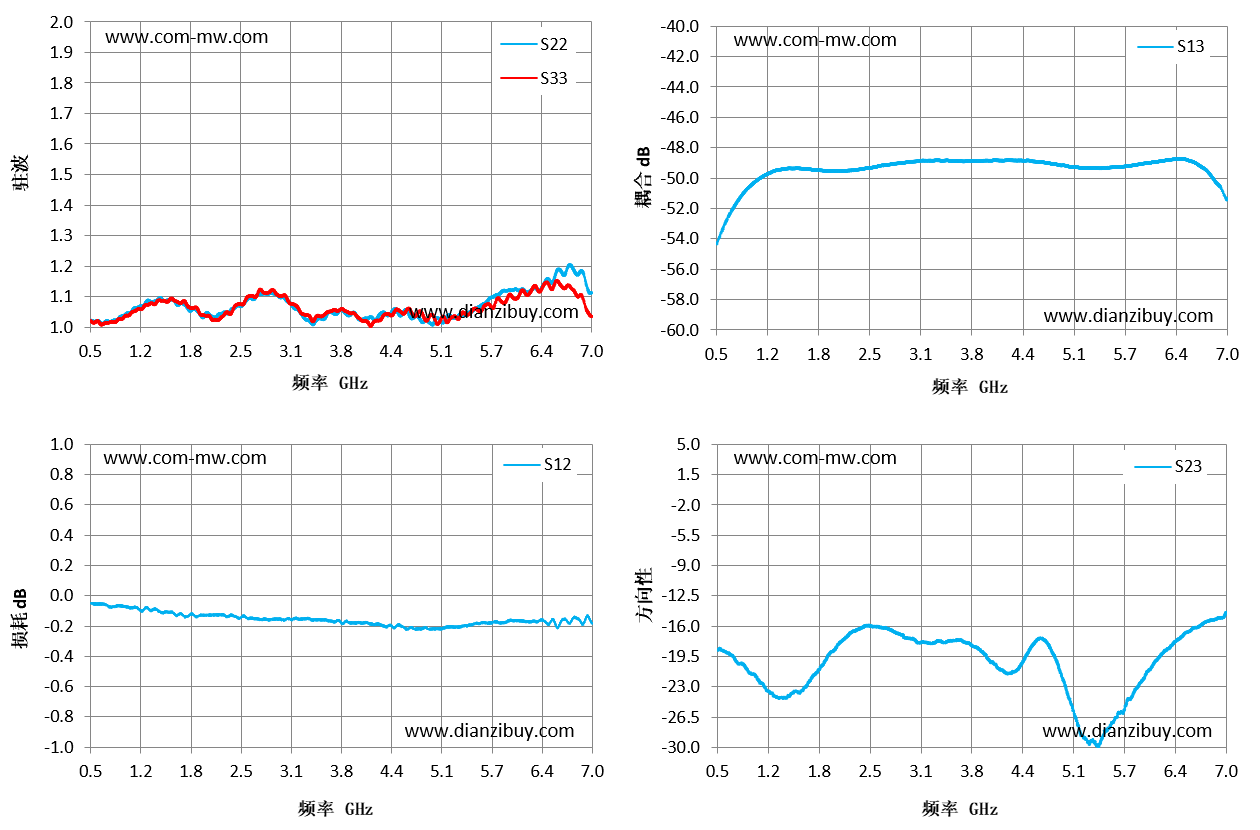

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
