产品
耦合器
0.5~2.5GHz, 耦合度10dB, SMA, 50W
- ZDC8-10M0.5-2.5G-2145
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.5 | ~ | 2.5 | GHz |
| 插入损耗 | 1 | dB | ||
| 耦合度 | 9.5 | 10 | 10.5 | dB |
| 方向性 | 18 | 20 | dB | |
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.3 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 50W |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 插损包含分配损耗0.46dB |
端口定义
| 输入端口 | 1 |
| 输出端口 | 2 |
| 耦合端口 | -10dB |

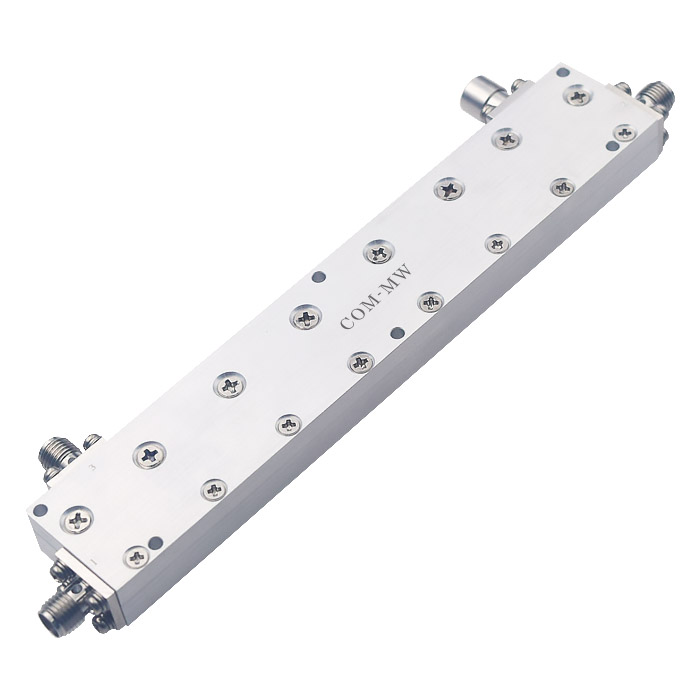

参考实物图

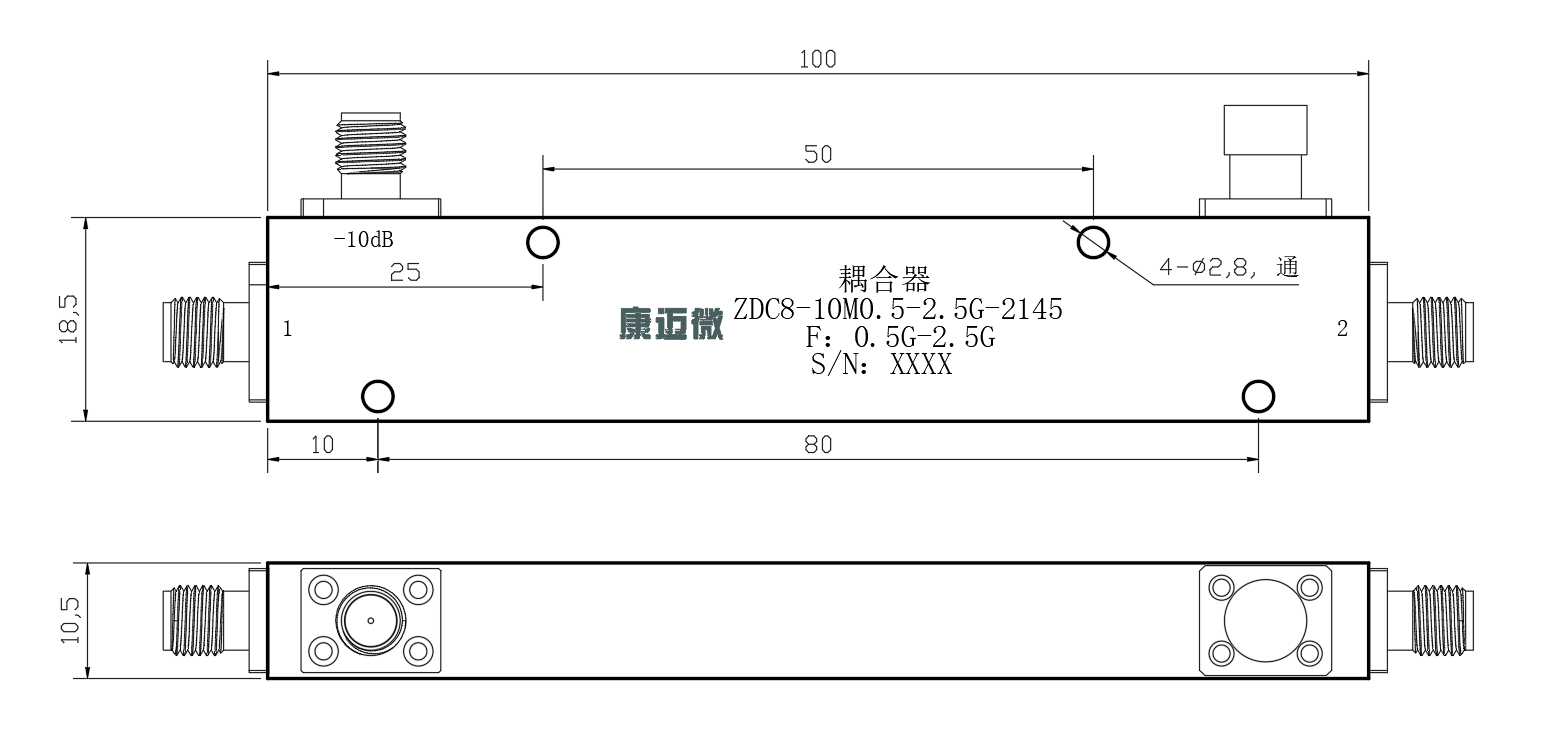

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
