低噪声放大器
18~40GHz, 增益16dB, 噪声系数3.5dB, P-1dB功率5dBm, 2.92
- DLNA8-18-40G-3521
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低噪声。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 18 | ~ | 40 | GHz |
| 增益 | 16 | dB | ||
| 增益平坦度 | ±2.5 | dB | ||
| 噪声系数 | 3.5 | dB | ||
| 驻波比 | 2.5 | |||
| P-1dB功率 | 5 | dBm |
其它参数
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +15V |
| 工作电流 | 150mA |
| 工作温度 | -40~+70℃ |
典型测试曲线
| Frequency | S11 | S22 | Gain | P-1 | PSAT | Noise |
| GHz | VSWR | VSWT | dB | dBm | dBm | dB |
| 15 | 1.49 | 1.22 | 19.36 | 14.06 | 15.27 | 2.44 |
| 17 | 1.26 | 1.11 | 20.61 | 14.24 | 15.29 | 2.58 |
| 19 | 1.35 | 1.33 | 21.06 | 14.29 | 15.24 | 2.83 |
| 21 | 1.18 | 1.36 | 20.89 | 15.38 | 16.38 | 2.76 |
| 23 | 1.21 | 1.23 | 20.31 | 15.1 | 16.6 | 2.94 |
| 25 | 1.54 | 1.18 | 19.14 | 15.52 | 16.78 | 2.82 |
| 27 | 1.6 | 1.4 | 17.96 | 14.81 | 15.96 | 2.96 |
| 29 | 1.35 | 1.54 | 17.53 | 15.09 | 16.74 | 3.12 |
| 31 | 1.24 | 1.53 | 17.44 | 14.97 | 16.55 | 3.15 |
| 33 | 1.43 | 1.42 | 17.41 | 14.82 | 16.9 | 3.1 |
| 35 | 1.52 | 1.35 | 17.7 | 15.02 | 17.02 | 3.31 |
| 39 | 1.65 | 1.52 | 19.21 | 15.91 | 17.45 | 2.97 |
| 41 | 1.96 | 1.28 | 20.06 | 16.45 | 18.014 | 3.06 |
| 43 | 2.45 | 2.1 | 19.59 | 16.79 | 18.23 | 3.29 |

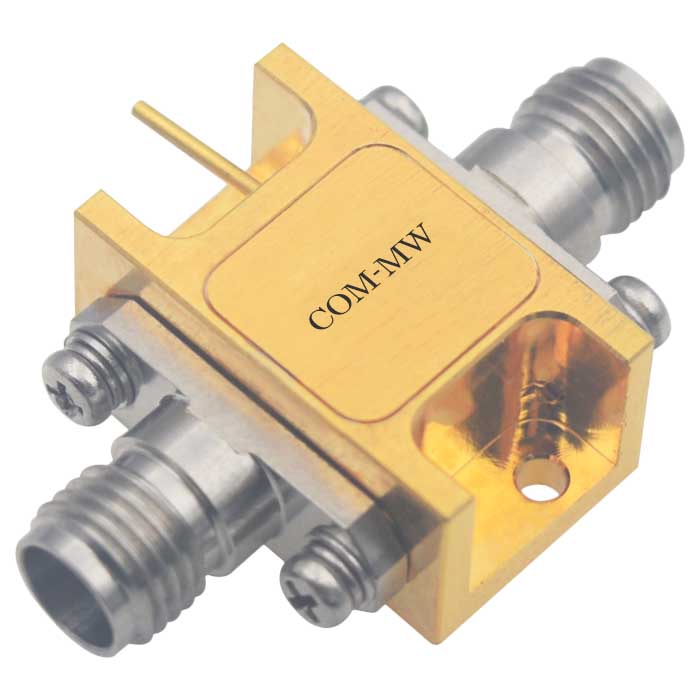

参考实物图

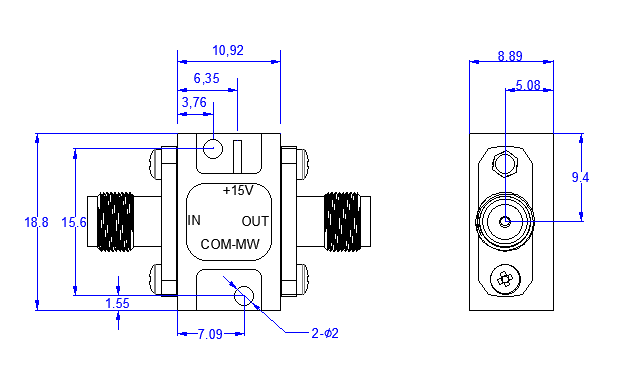

外形结构图（mm）

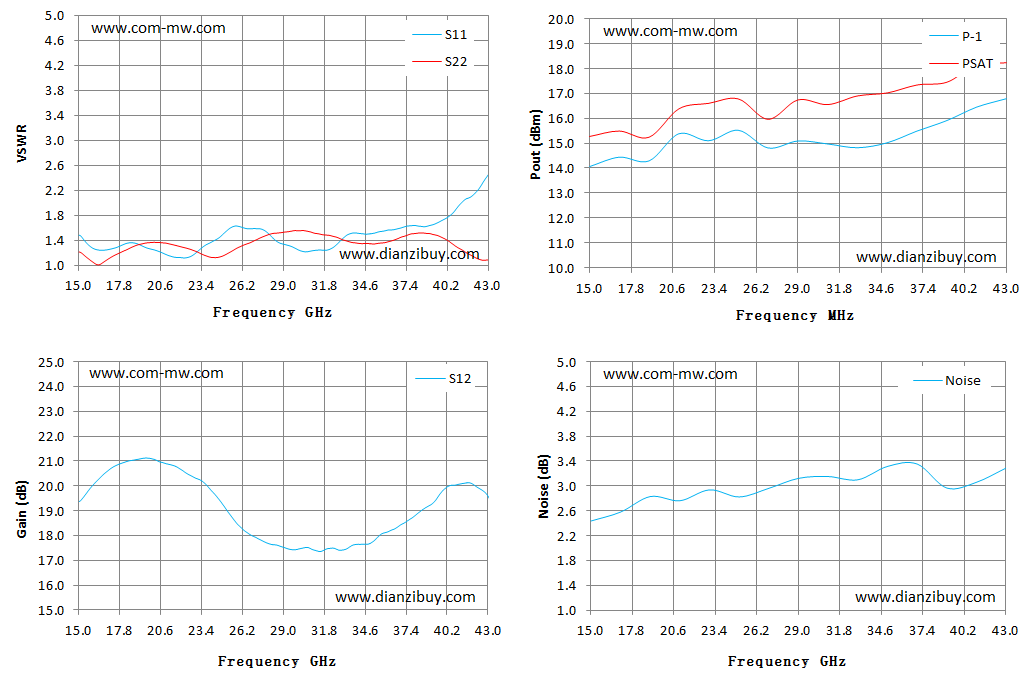

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
