产品
滤波器
通带频率28.5~31.5GHz, DC-27GHz≥60dBc, 32-40GHz≥30dBc, 2.92
- ZBF25-C30-3G-292
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 28.5 | ~ | 31.5 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 0.7 | dB | ||
| 带外抑制 | DC-27 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 32-40 | GHz≥ | 30 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | 2.92-F可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1.2ns |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 26 | 68.4 | 61.98 | -75.45 | -0.77 |
| 26.57 | 72.34 | 62.6 | -72.08 | -2.88 |
| 27.14 | 63.2 | 52.33 | -69.62 | -3.4 |
| 27.71 | 49.36 | 45.83 | -62.07 | -0.39 |
| 28.29 | 1.55 | 1.59 | -2.43 | 3.6 |
| 28.86 | 1.24 | 1.26 | -0.87 | 1.3 |
| 29.43 | 1.28 | 1.3 | -0.82 | 1.08 |
| 30 | 1.38 | 1.4 | -0.81 | 1.07 |
| 30.57 | 1.17 | 1.21 | -0.83 | 1.06 |
| 31.14 | 1.37 | 1.38 | -0.87 | 1.31 |
| 31.71 | 6.55 | 6.59 | -8.19 | 3.21 |
| 32.29 | 51.22 | 50.08 | -62.41 | 1.51 |
| 32.86 | 57.94 | 54 | -72.54 | 12.02 |
| 33.43 | 56.58 | 54.37 | -76.6 | 14.19 |
| 34 | 49.51 | 50.19 | -74.21 | -7.07 |
参考实物图

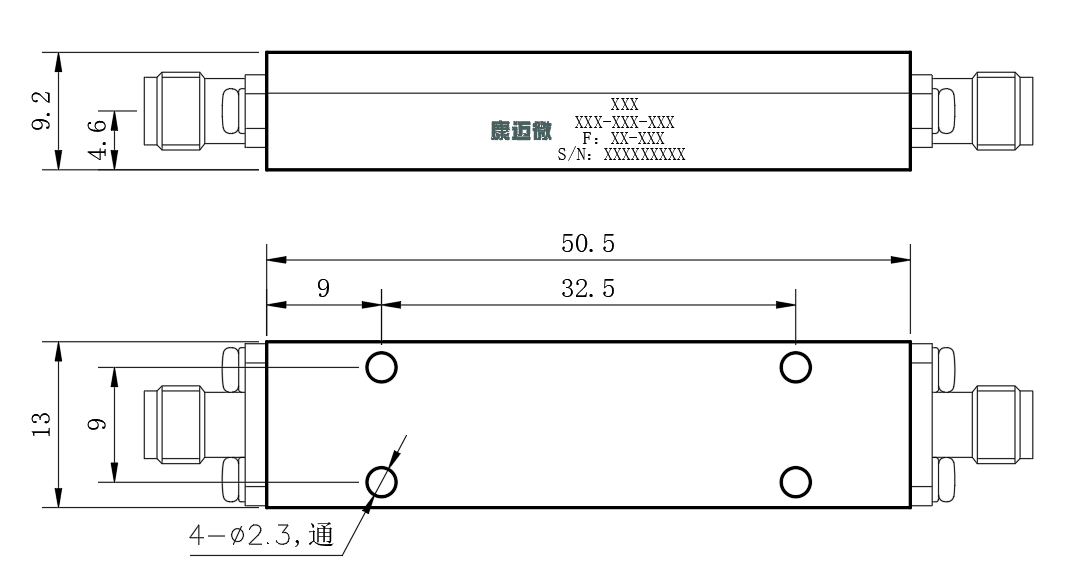

外形结构图（mm）

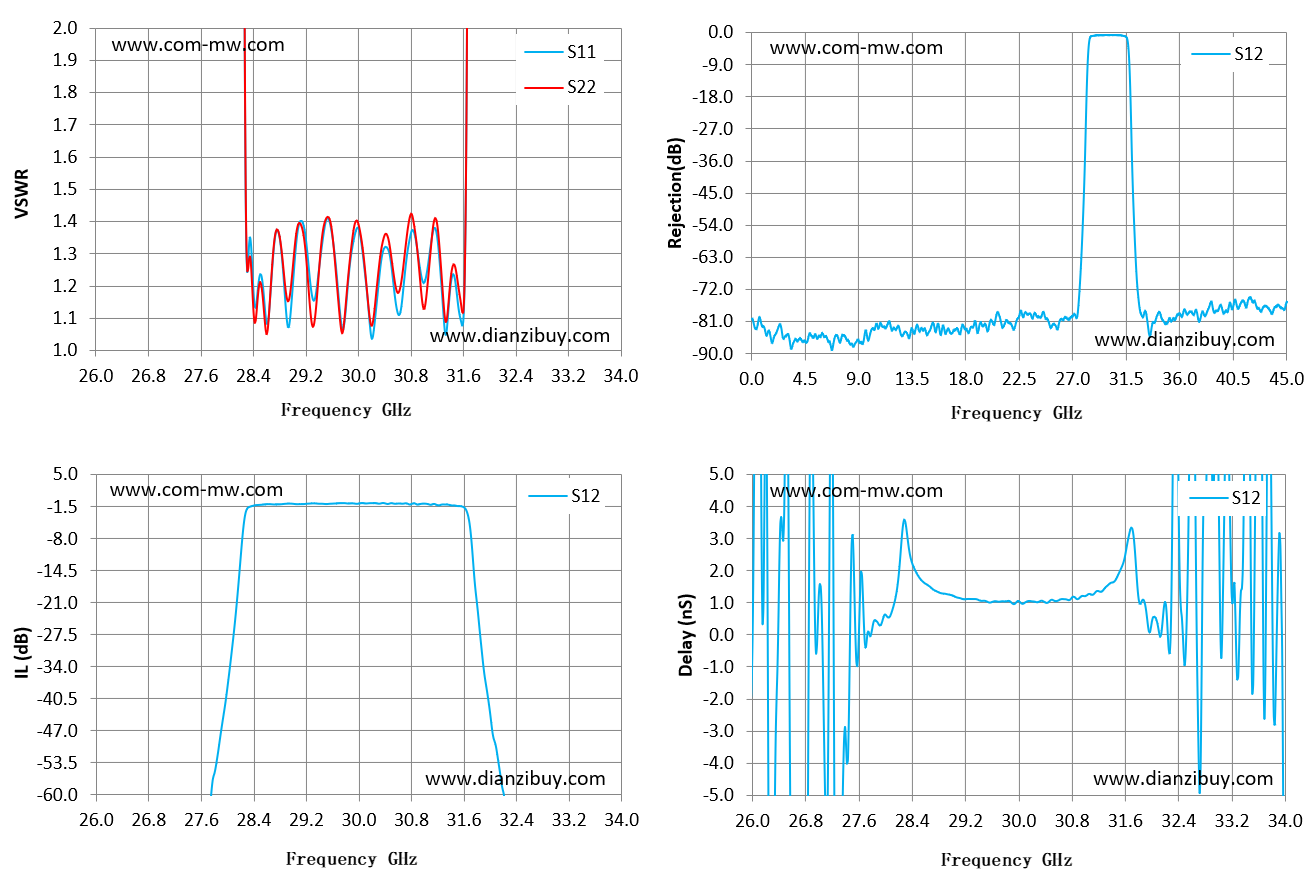

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
