产品
耦合器
1~800MHz, 双定向耦合度20dB, 表面贴装, 1W
- C0027
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 800 | MHz |
| 插入损耗 | 0.6 | 0.9 | dB | |
| 双定向耦合度 | 18.5 | 20 | 21.8 | dB |
| 方向性 | 10 | 15 | dB | |
| 主线驻波比 | 1.8 | 1.4 | ||
| 耦合线驻波比 | 1.8 | 1.5 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

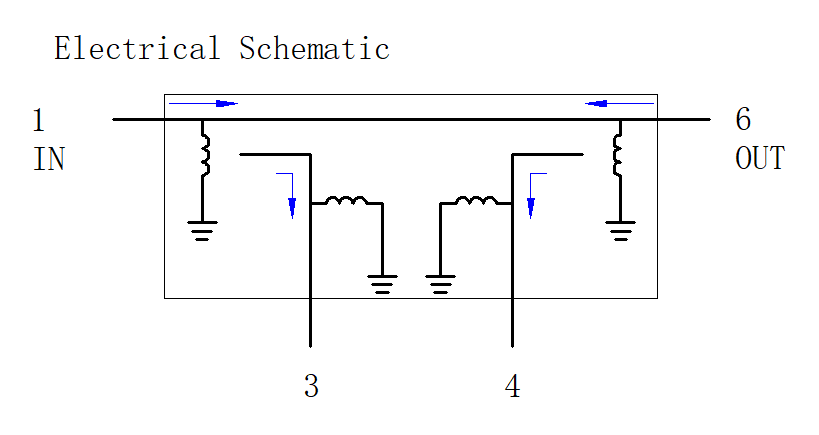

端口定义
| 输入端口 | 1 | 6 |
| 输出端口 | 6 | 1 |
| 耦合端口 | 3 | 4 |
| 隔离端口 | 4 | 3 |
| 接地端口 | 2，5 | 2，5 |

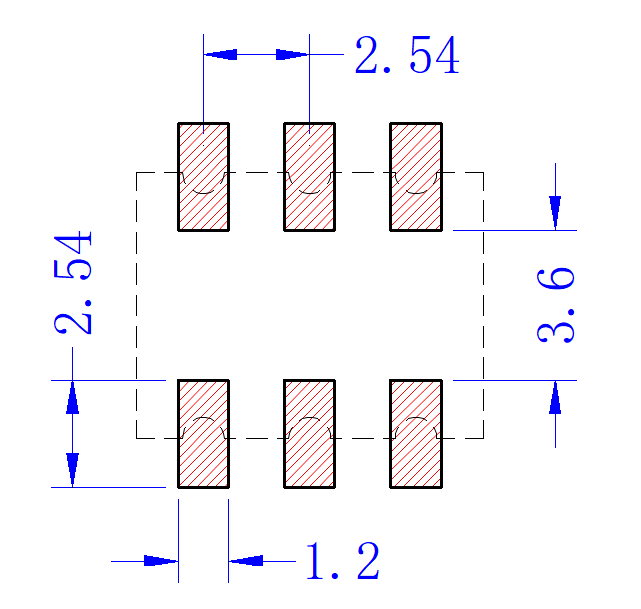

建议PCB布局图
典型测试数据
| Frequency MHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
|---|---|---|---|---|---|
| 1 | 1.04 | 1.02 | -0.18 | -20.13 | -37.65 |
| 87 | 1.04 | 1.01 | -0.17 | -19.95 | -37.29 |
| 172 | 1.05 | 1.02 | -0.17 | -19.95 | -36.16 |
| 344 | 1.06 | 1.04 | -0.19 | -19.76 | -33.4 |
| 429 | 1.07 | 1.05 | -0.25 | -19.58 | -32.12 |
| 515 | 1.07 | 1.05 | -0.28 | -19.33 | -30.83 |
| 601 | 1.08 | 1.06 | -0.32 | -19.05 | -29.76 |
| 772 | 1.1 | 1.08 | -0.52 | -18.7 | -28.52 |
| 857 | 1.12 | 1.1 | -0.64 | -18.8 | -28.7 |
| 943 | 1.14 | 1.13 | -0.76 | -19.08 | -29.48 |
| 1029 | 1.15 | 1.16 | -0.87 | -19.3 | -29.97 |
| 1114 | 1.16 | 1.19 | -0.97 | -19.37 | -29.49 |

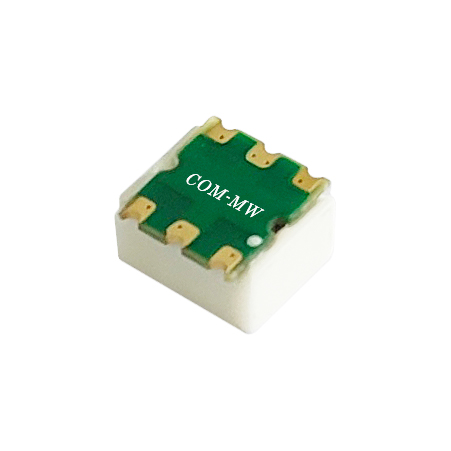

参考实物图

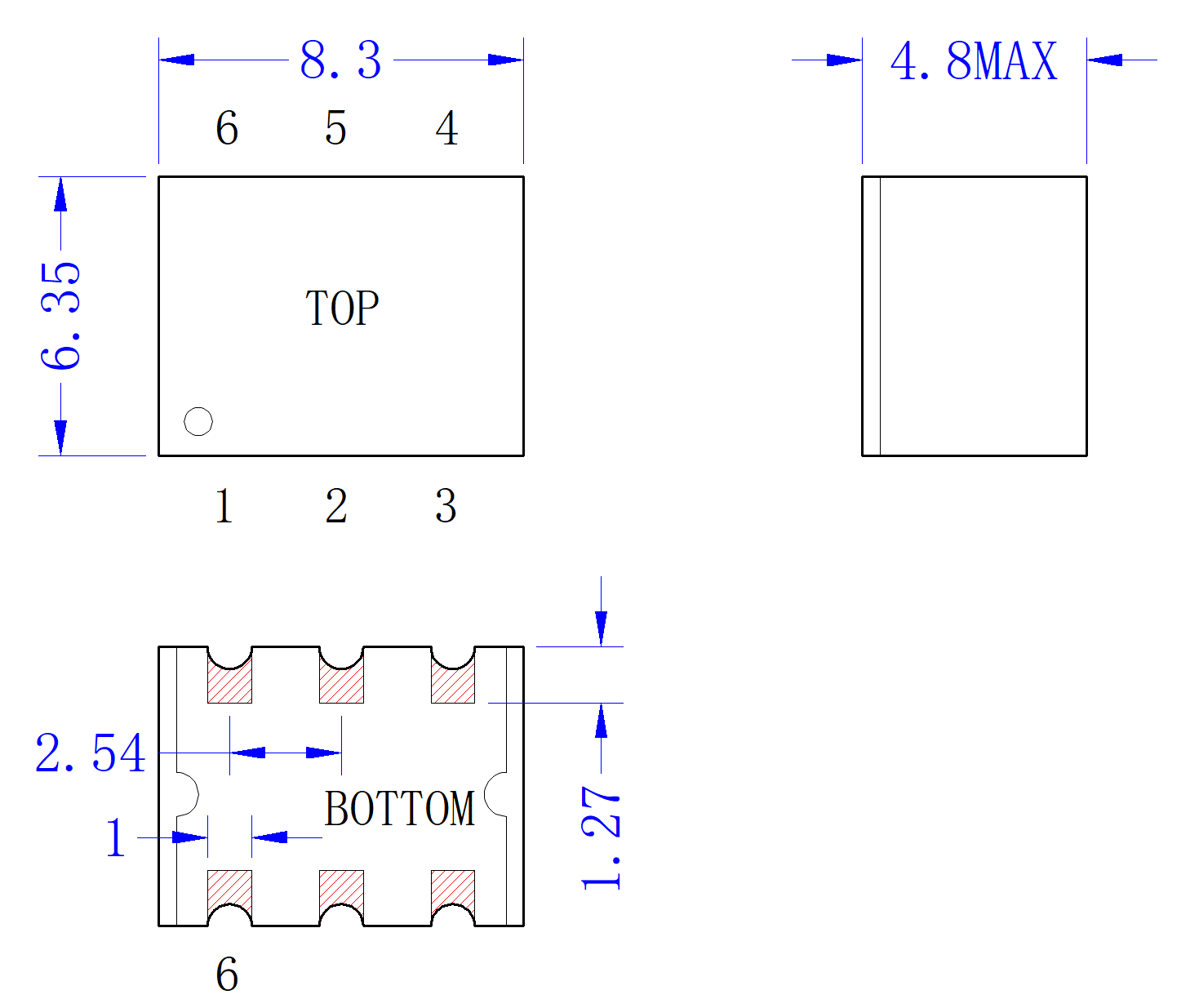

外形结构图（mm）

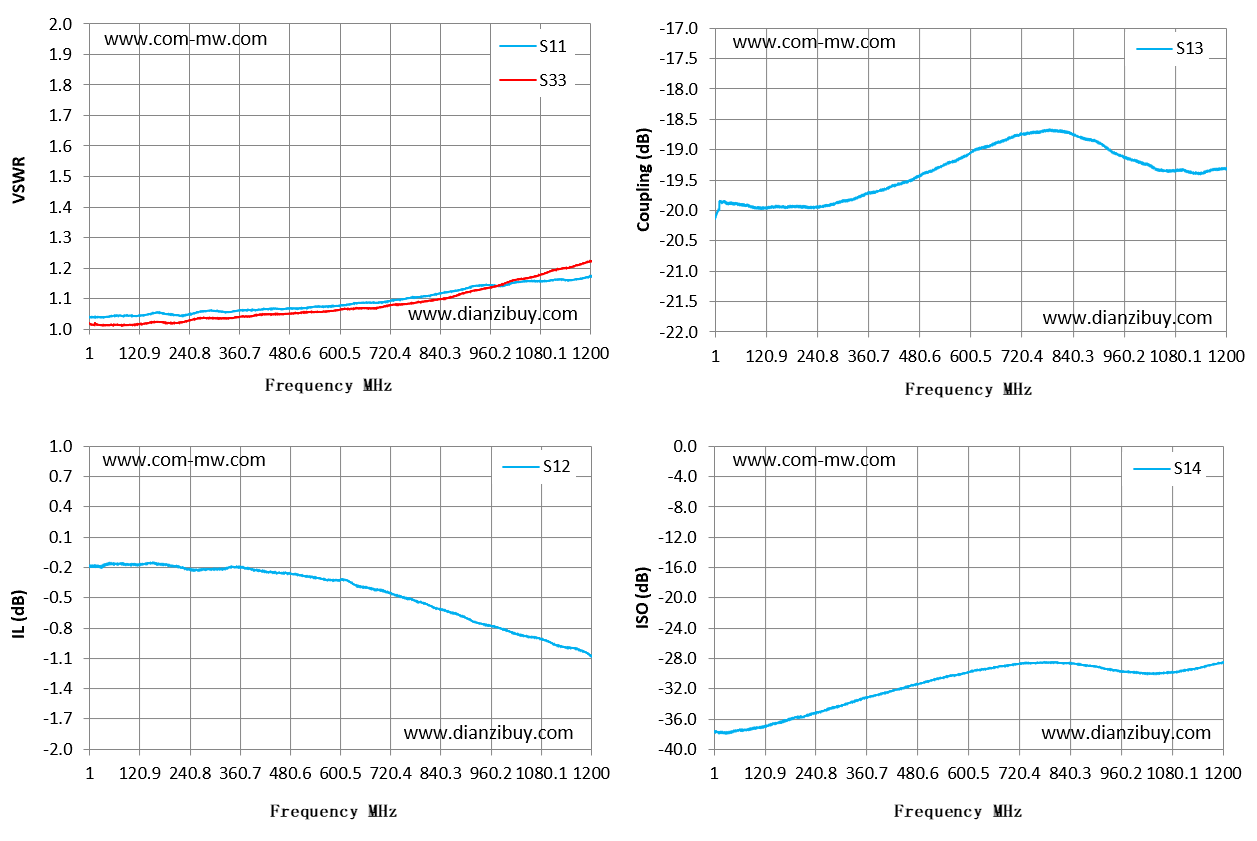

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
