功分器
0.7~6GHz,400W,8路,0°,N
- ZPD25-8C0.7-6G-992
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.7 | ~ | 6 | GHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 5 | dB | ||
| 公共端驻波比 | 1.5 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | ±0.6 | dB | ||
| 相位平衡 | ±5 | ° | ||
| 正反向耦合度 | 42.5 | 45 | 47.5 | dB |
| 耦合平坦度 | ±2 | dB | ||
| 方向性 | 12 | dB | ||
| 耦合端驻波比 | 1.4 |
其它参数
| 功率容量 | 400W设计保证 |
| 路数 | 8路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | N-F |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0（N-F） |
| 分配端口 | 1~8（SMA-F） |
| 正向耦合端口 | C1（SMA-F） |
| 反向耦合端口 | C2（SMA-F） |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S14 相位 ° |
| 0.01 | 1440.54 | -53.59 | -53.02 | -52.87 | 3.78 |
| 0.64 | 1.46 | -9.36 | -9.35 | -16.60 | 0.18 |
| 1.29 | 1.07 | -9.18 | -9.17 | -16.83 | 0.23 |
| 1.93 | 1.29 | -9.29 | -9.26 | -15.33 | 0.18 |
| 2.57 | 1.03 | -9.35 | -9.31 | -14.15 | 0.27 |
| 3.21 | 1.05 | -9.42 | -9.37 | -12.68 | 0.40 |
| 3.86 | 1.03 | -9.52 | -9.46 | -11.13 | 0.37 |
| 4.50 | 1.06 | -9.45 | -9.38 | -9.28 | 0.23 |
| 5.14 | 1.05 | -9.32 | -9.31 | -6.74 | -0.75 |
| 5.79 | 1.09 | -9.08 | -9.17 | -13.37 | 1.57 |
| 6.43 | 1.49 | -9.40 | -9.42 | -7.67 | 4.07 |
| 7.07 | 10.87 | -16.23 | -16.07 | -7.02 | 2.69 |
| 7.71 | 5.13 | -13.46 | -13.01 | -16.43 | -3.99 |
| 8.36 | 1.29 | -9.21 | -9.21 | -11.67 | -3.96 |
| 9.00 | 1.93 | -9.90 | -10.03 | -8.04 | -0.77 |

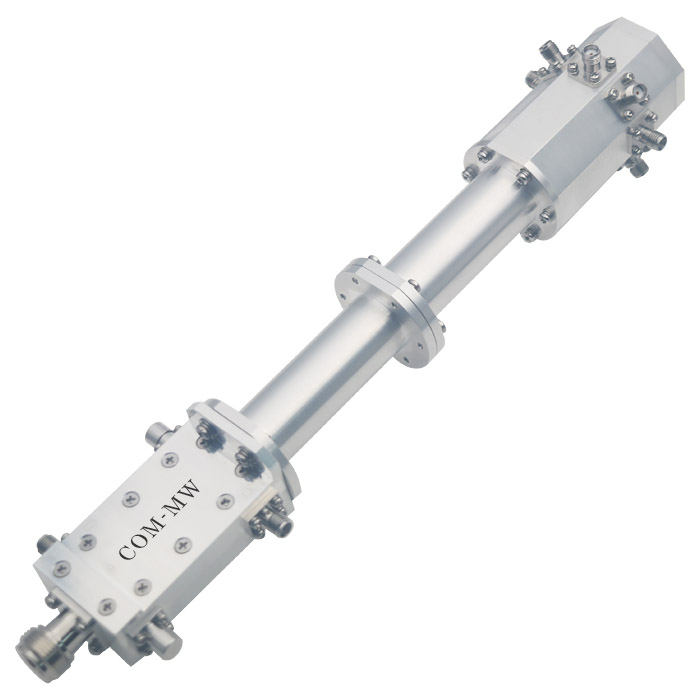

参考实物图

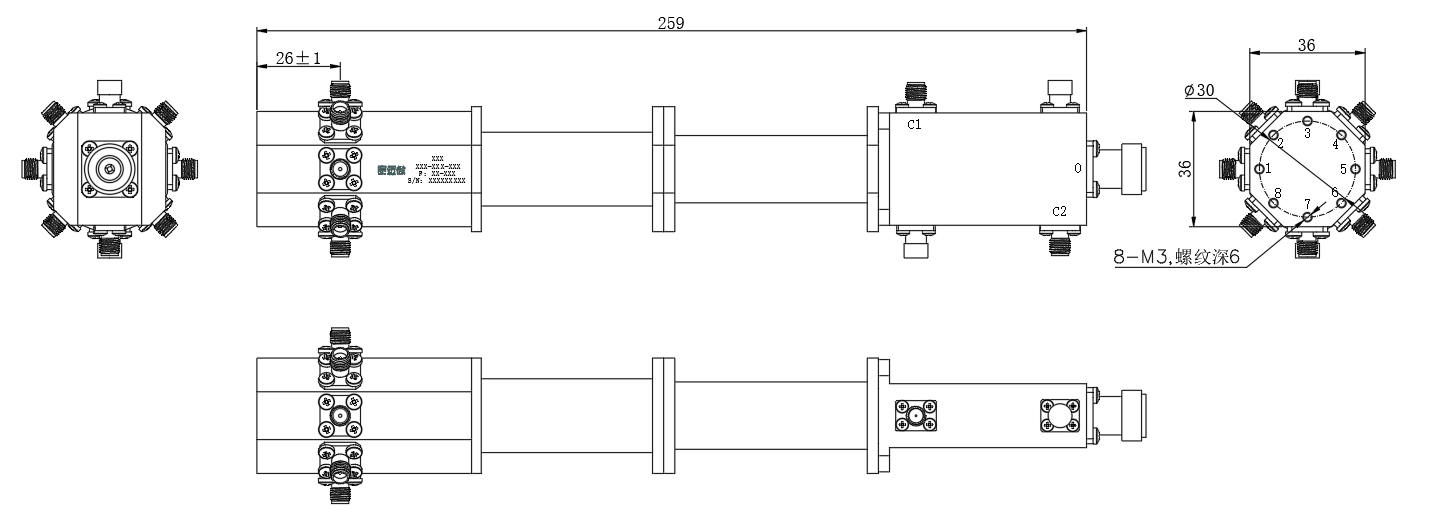

外形结构图（mm）

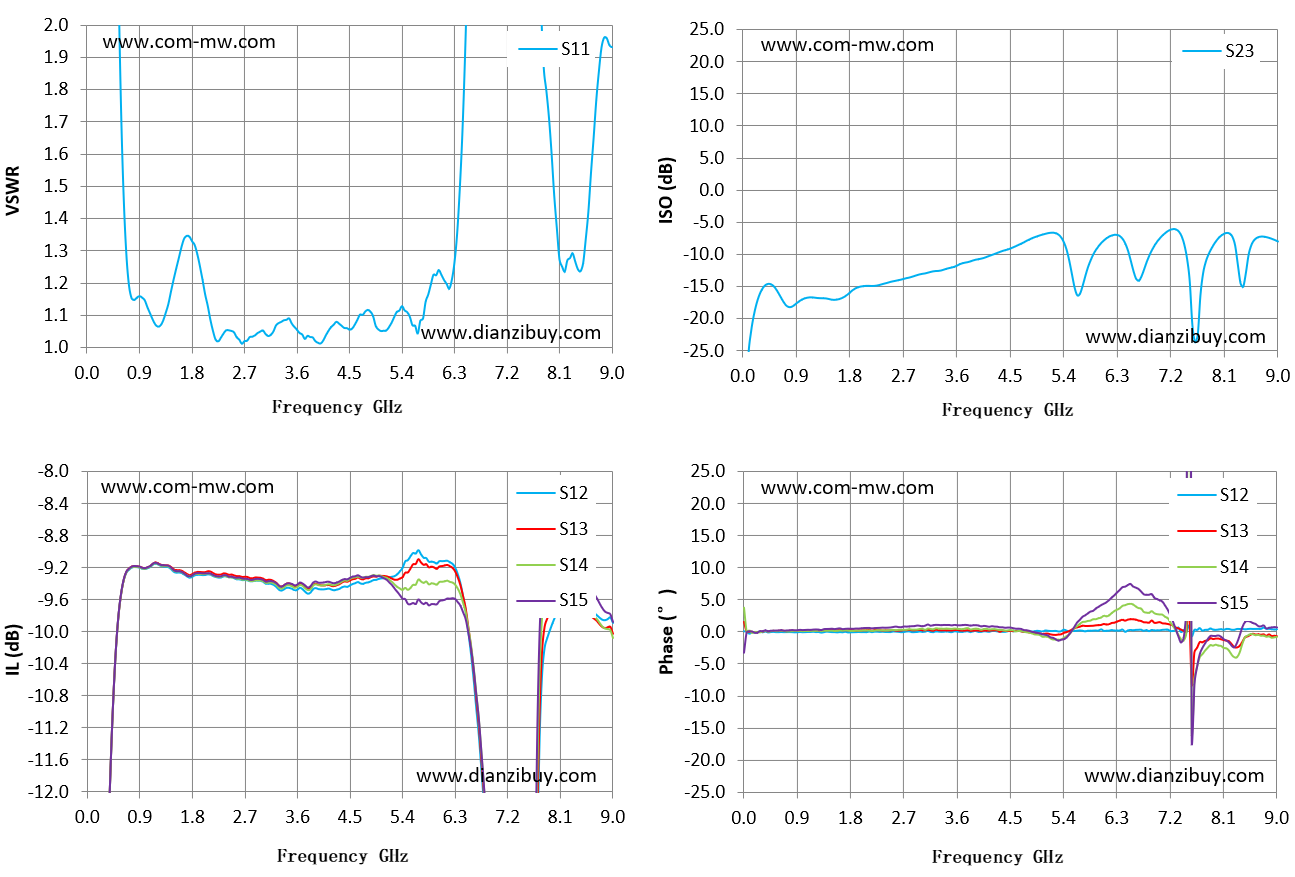

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
