耦合器
7~10GHz,耦合度 60dB, 波导口,500W
- ZDC25-60W7-10G-974
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 7 | ~ | 10 | GHz |
| 插入损耗 | 0.15 | dB | ||
| 耦合度 | 59 | 60 | 61 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.1 | |||
| 耦合线驻波比 | 1.5 |
其它参数
| 接口形式 | 波导口 |
| 波导口型号 | WR112orBJ84 |
| 功率容量 | 500W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 输入端口 | IN | FBM84 |
| 输出端口 | OUT | FBP84 |
| 耦合端口 | C | SMA-F |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
| 6.00 | 1.02 | 1.69 | -0.03 | -60.84 | -10.38 |
| 6.36 | 1.01 | 1.22 | -0.03 | -60.81 | -13.47 |
| 6.71 | 1.01 | 1.11 | -0.03 | -60.26 | -17.11 |
| 7.07 | 1.01 | 1.14 | -0.02 | -60.37 | -20.46 |
| 7.43 | 1.02 | 1.20 | -0.02 | -60.03 | -20.39 |
| 7.79 | 1.02 | 1.27 | -0.02 | -59.90 | -19.80 |
| 8.14 | 1.01 | 1.32 | -0.02 | -59.84 | -21.41 |
| 8.50 | 1.01 | 1.34 | -0.01 | -59.95 | -20.32 |
| 8.86 | 1.01 | 1.32 | -0.02 | -59.73 | -21.72 |
| 9.21 | 1.00 | 1.26 | -0.02 | -59.33 | -26.51 |
| 9.57 | 1.01 | 1.19 | -0.02 | -59.87 | -26.40 |
| 9.93 | 1.03 | 1.10 | -0.02 | -60.39 | -27.57 |
| 10.29 | 1.03 | 1.12 | -0.02 | -60.30 | -24.92 |
| 10.64 | 1.01 | 1.27 | -0.02 | -60.83 | -27.88 |
| 11.00 | 1.02 | 1.53 | -0.02 | -61.10 | -22.35 |

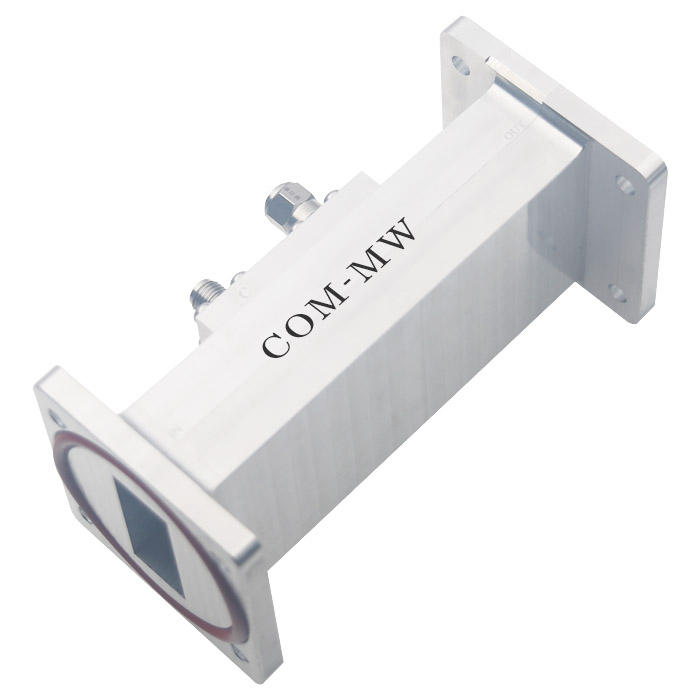

参考实物图

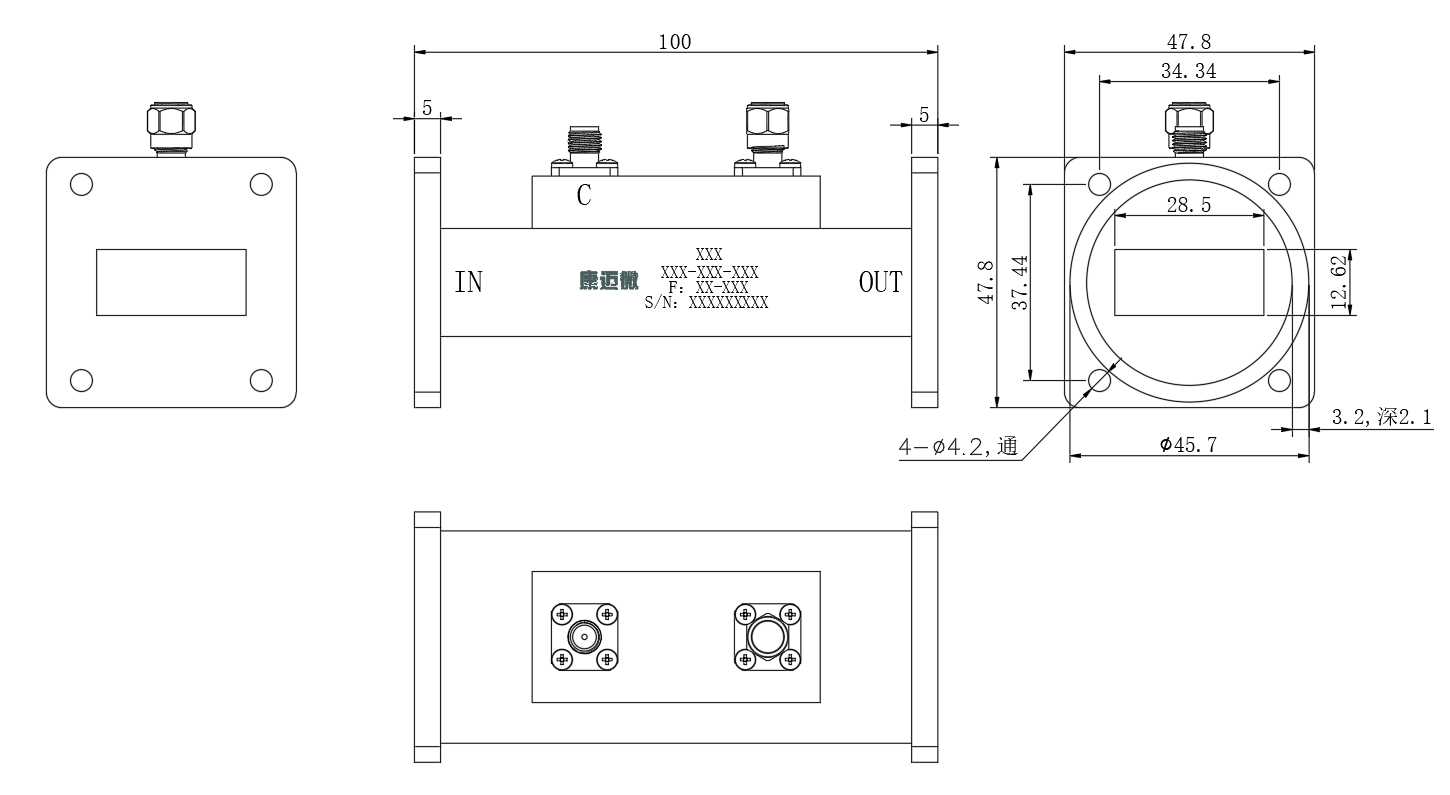

外形结构图（mm）

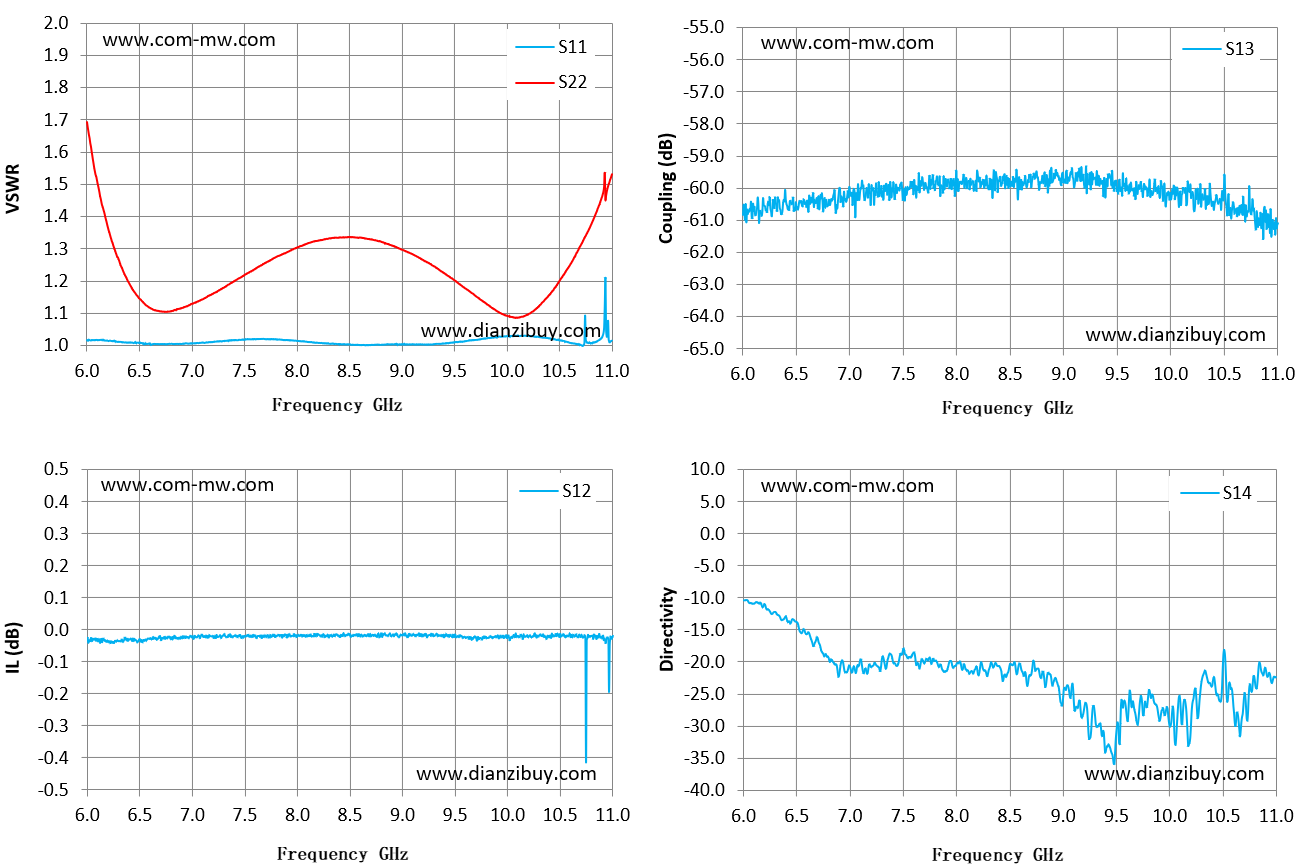

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
