功分器缩略图

功分器

680~6000MHz,5W,2路,0°,表面贴装,替代SEPS-2-63+

  • S0137
  • 成都
  • 一年保修
  • (+86)15608095669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
  • 产品不可用于违法用途,违法使用造成的损失由客户承担。

产品详情

主要参数

参数最小典型最大单位
工作频率680~6000MHz
插入损耗1.52.5dB
隔离度1020dB
输入驻波比1.62.0
输出驻波比1.41.6
幅度平衡0.40.6dB
相位平衡25.0°

其它参数

功率容量5W
路数2路
相位
阻抗50Ω
接口形式表面贴装
工作温度--40~+85℃设计保证
储存温度-55~+100℃设计保证
质量等级工业级
其它替代SEPS-2-63+

端口定义

公共端口17
分配端口4,8
接地端口其它端口

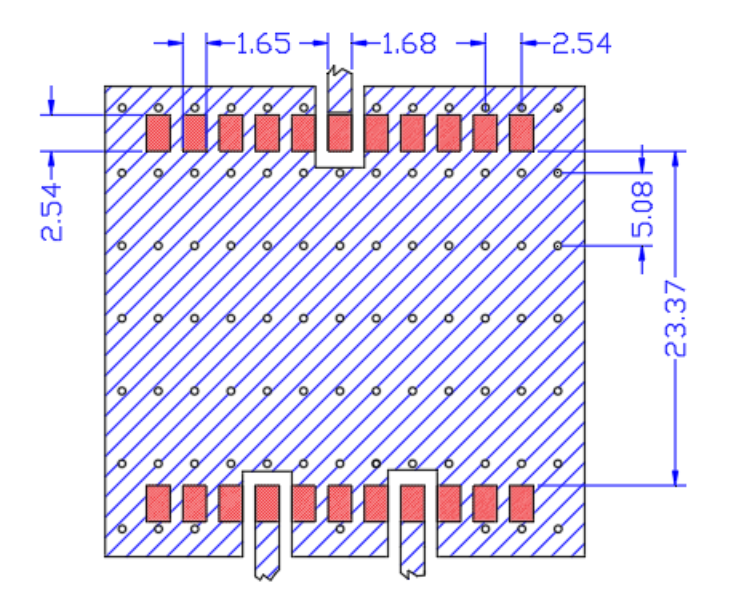

建议PCB布局图

典型测试数据

频率 MHzS11 驻波S33 驻波S12 损耗 dBS13 相位 °S23 隔离 dB
5001.511.19-3.15-0.22-8.19
9291.281.1-3.09-0.66-14.74
13571.051.1-3.06-0.35-24.3
17861.141.07-3.11-0.13-25.4
26431.061.14-3.21-1.44-20.59
30711.171.19-3.18-2.73-25.35
35001.181.14-3.20.54-43.22
39291.221.28-3.254.68-24.19
43571.131.33-3.34-5.07-21.91
47861.31.18-3.3-6.42-22.79
52141.081.39-3.263.72-19.11
56431.681.45-3.6-0.48-15.67
60711.121.35-3.861.6-19.2

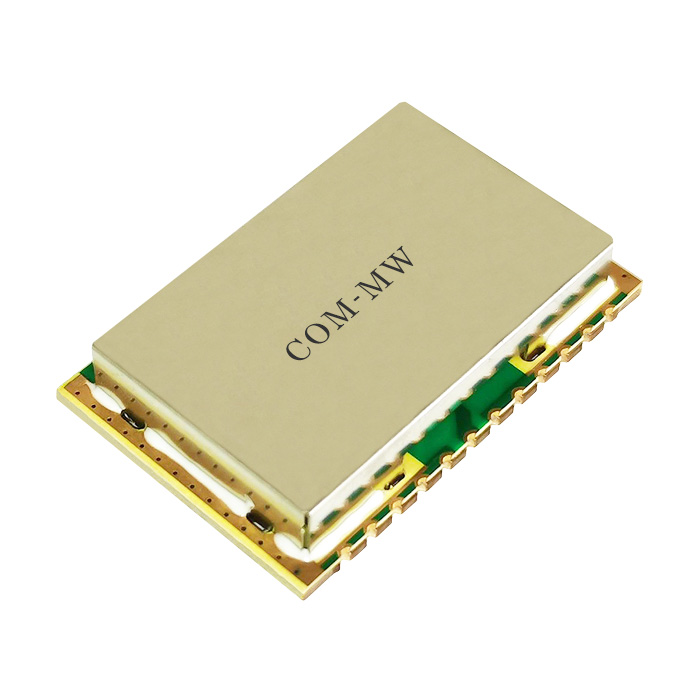

参考实物图

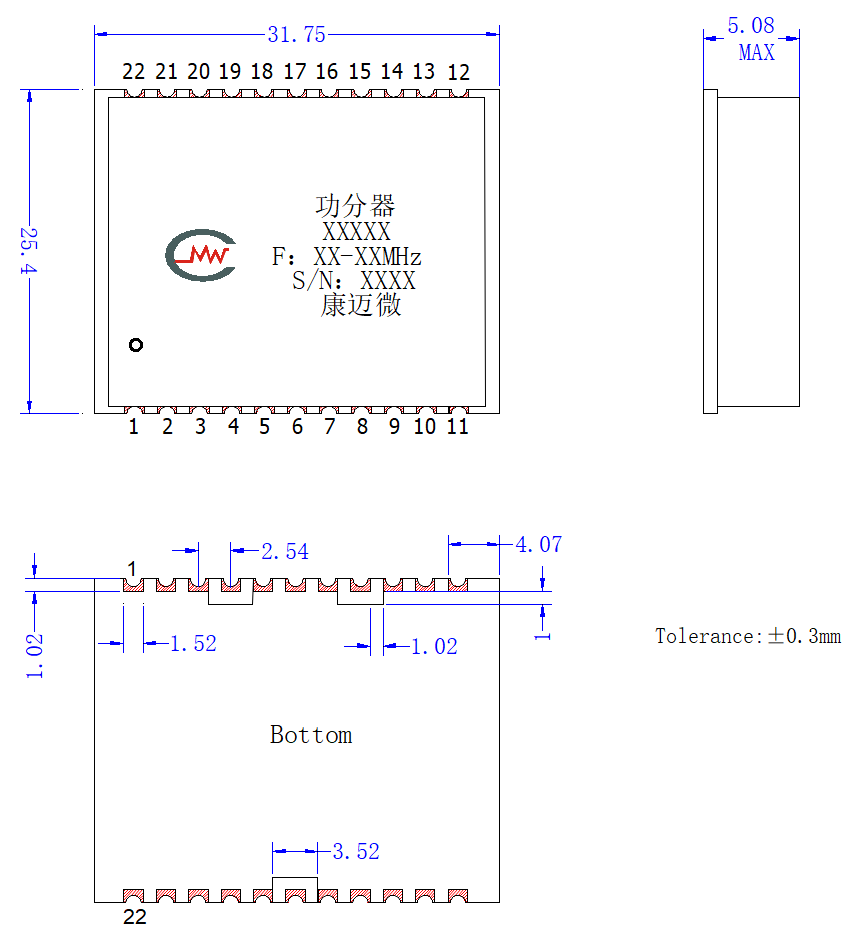

外形结构图(mm)

典型测试曲线图

注意事项

1清洗产品表面,请勿将产品浸泡清洗液中清洗。
2产品支持190℃回流焊
