0~26.5GHz, 双刀双掷, TTL控制, 反射式, 20ms, 2.92, 24V
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 0 | ~ | 26.5 | GHz |
插入损耗 | 0.2@6GHz; 0.8@26.5GHz; | dB | ||
隔离度 | 70@6GHz; 55@26.5GHz | dB | ||
驻波比 | 1.3@6GHz; 1.8@26.5GHz; |

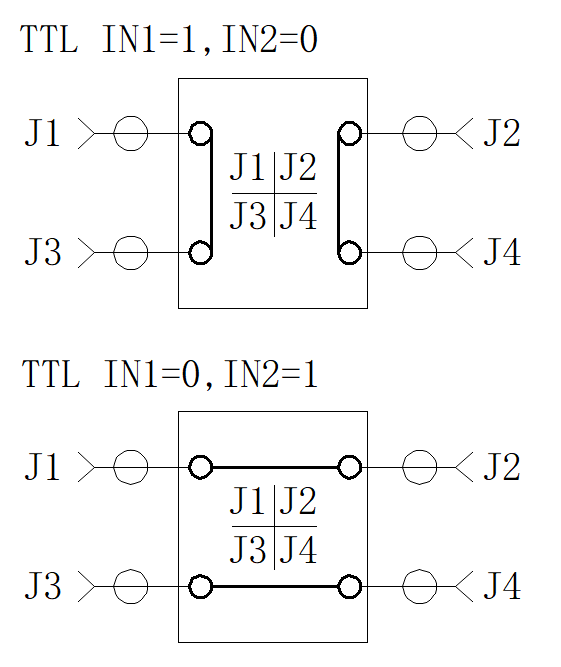

开关路数 | 双刀双掷 |
控制方式 | TTL控制 |
开关特性 | 机械反射式开关 |
开关时间 | 20ms |
接口形式 | 2.92-K |
接口材质 | 不锈钢 |
功率容量 | 30W@6GHz; 15W@26.5GHz;设计保证 |
工作电压 | +24V |
工作电流 | 185mA |
工作温度 | -30~+70℃设计保证 |
开关寿命 | 100万次 |
其它 | 控制接口:DB9-male |
TTL电平 | Pin1,Pin2 |
24V | Pin8 |
GND | Pin9 |
1 | 清洗产品表面,请勿将产品浸泡清洗液中清洗。 |
2 | 整体温度大于125℃的情况,订货前与我们协商。 |
