阻带频率2110~2170MHz, ≥60dB, 通带频率DC~2100MHz, 2180~6000MHz, N
高矩形系数,低损耗,大功率容量
参数 | / | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|---|
阻带频率 | 2110 | ~ | 2170 | MHz | |
阻带抑制 | ≥ | 60 | dB | ||
通带频率 | DC | ~ | 2100 | MHz | |
通带频率 | 2180 | ~ | 6000 | MHz | |
通带损耗 | 3 | dB | |||
通带驻波 | 1.8 |
接口形式 | N -K |
接口材质 | 外壳304 不锈钢 |
阻抗 | 50Ω |
表面 | 黑色烤漆 |
功率容量 | 100W设计保证 |
工作温度 | -10~+50℃设计保证 |

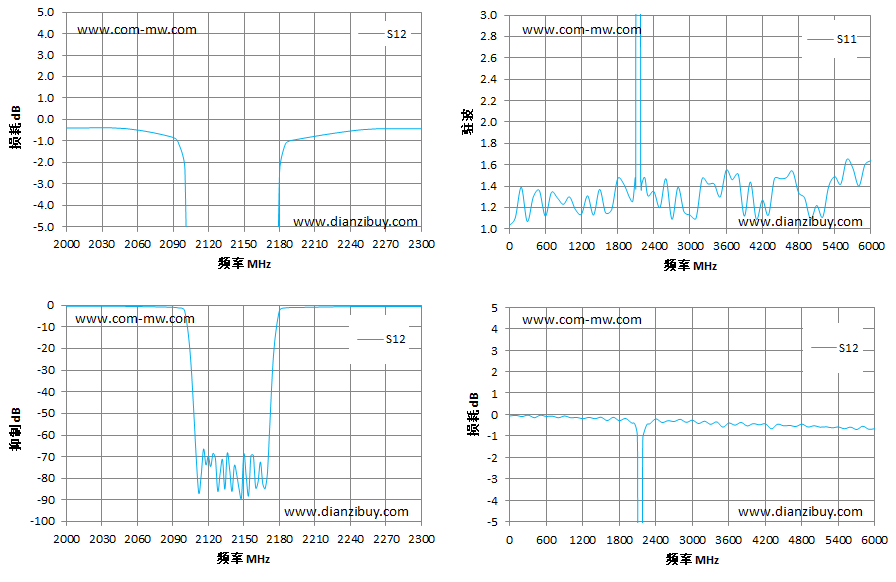

频率 MHz | S12 损耗 dB | S11 驻波 |
---|---|---|
2050 | -0.42 | 1.26 |
2090 | -0.83 | 1.48 |
2095 | -1.16 | 1.47 |
2100 | -2.32 | 1.38 |
2105 | -24.42 | 21.45 |
2110 | -72.64 | 46.55 |
2120 | -69.69 | 41.59 |
2140 | -76.07 | 48.65 |
2160 | -74.24 | 33.3 |
2170 | -77.26 | 30.55 |
2175 | -23.48 | 23.21 |
2180 | -2.45 | 1.44 |
2185 | -1.13 | 1.46 |
2190 | -0.97 | 1.36 |
2250 | -0.47 | 1.42 |
1 | 清洗产品表面,请勿将产品浸泡清洗液中清洗。 |
2 | 整体温度大于125℃的情况,订货前与我们协商。 |
