滤波器
通带频率 775~1625MHz,DC-650MHz≥50dBc,1.95-4GHz≥50dBc,微带圆针
- ZBF15-L1200-850-2772
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 775 | ~ | 1625 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-650 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 1.95-4 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 时延波动 | ≤4ns |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 600 | 55.58 | 64.08 | -65.78 | -65.78 | -0.34 |
| 693 | 21.91 | 24.75 | -26.38 | -26.38 | 2.71 |
| 786 | 1.17 | 1.12 | -0.95 | -0.95 | 5.58 |
| 879 | 1.24 | 1.23 | -0.65 | -0.65 | 2.55 |
| 971 | 1.15 | 1.15 | -0.54 | -0.54 | 1.97 |
| 1064 | 1.36 | 1.37 | -0.61 | -0.61 | 1.63 |
| 1157 | 1.30 | 1.31 | -0.58 | -0.58 | 1.51 |
| 1250 | 1.22 | 1.19 | -0.54 | -0.54 | 1.45 |
| 1343 | 1.19 | 1.16 | -0.56 | -0.56 | 1.47 |
| 1436 | 1.26 | 1.26 | -0.67 | -0.67 | 1.53 |
| 1529 | 1.29 | 1.26 | -0.76 | -0.76 | 1.73 |
| 1621 | 1.13 | 1.13 | -0.84 | -0.84 | 2.25 |
| 1714 | 1.04 | 1.24 | -1.45 | -1.45 | 4.01 |
| 1807 | 15.27 | 18.50 | -17.17 | -17.17 | 2.37 |
| 1900 | 28.57 | 37.38 | -39.72 | -39.72 | 0.84 |

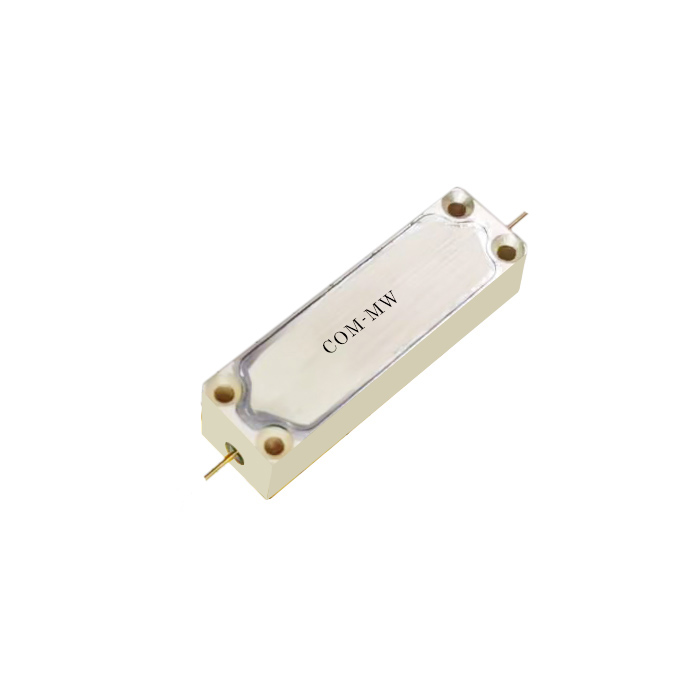

参考实物图

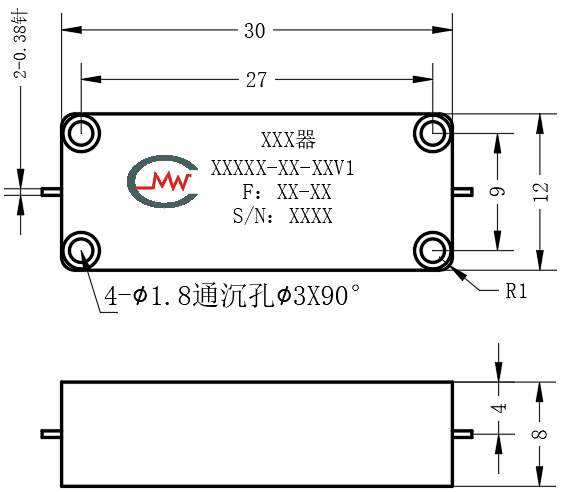

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
