多频合路器
1710~1880MHz, 1920~2170MHz, 2300~2400MHz, 2496~2690MHz, 3300~3800MHz, SMA
- ZMC16-5C1710-3800-533
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 1710 | ~ | 1880 | MHz |
| 通带频率二 | / | / | 1920 | ~ | 2170 | MHz |
| 通带频率三 | / | / | 2300 | ~ | 2400 | MHz |
| 通带频率四 | / | / | 2496 | ~ | 2690 | MHz |
| 通带频率五 | / | / | 3300 | ~ | 3800 | MHz |
| 通带驻波 | 1.5 | |||||
| 通带损耗 | 1.2 | dB | ||||
| 通带一抑制度 | 1920~3800 | MHz≥ | 40 | dB | ||
| 通带二抑制度 | 1710~1880 | GHz≥ | dB | |||
| 通带二抑制度 | 2300~3800 | MHz≥ | 40 | dB | ||
| 通带三抑制度 | 1710~2170 | MHz≥ | 40 | dB | ||
| 通带三抑制度 | 2469~3800 | GHz≥ | 40 | dB | ||
| 通带四抑制度 | 1710~2400 | MHz≥ | 40 | dB | ||
| 通带四抑制度 | 3300~3800 | MHz≥ | 40 | dB | ||
| 通带五抑制度 | 1710~2690 | MHz≥ | 40 | dB |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

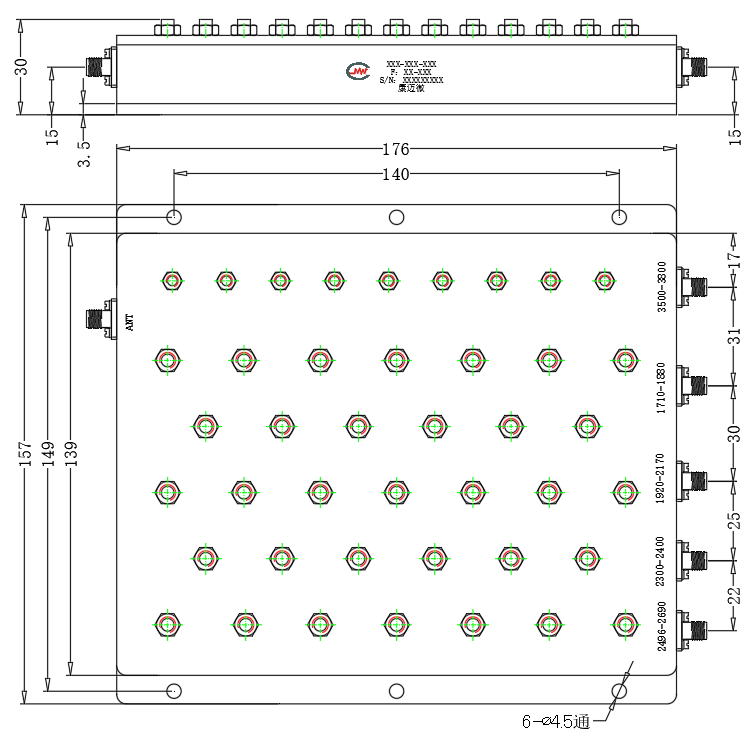

外形结构图（mm）
